11.1. Mise en garde
1 Observez les règlements de votre organisation gouvernementale pour les
normes techniques relatives aux équipements électriques, câblages et
directives de chaque compagnie d'électricité.
2 Le câblage des commandes (désigné ci-après sous le nom de ligne de
transmission) doit être (de 5 cm ou plus [2 in ou plus]) séparé du câblage
d'alimentation de sorte qu'il ne soit pas infl uencé par le bruit électrique du
câblage d'alimentation (ne pas insérer une ligne de transmission et un câble
d'alimentation dans le même conduit).
3 L'appareil extérieur doit être correctement relié à la terre.
4 Laissez une longueur de câble suffi sante pour les câbles des boîtiers
électriques des unités intérieures et extérieures car ces boîtiers peuvent être
retirés lors des travaux d'entretien.
5
Ne connectez jamais la source principale d'alimentation au bloc de jonction de
la ligne de transmission. Autrement, les éléments électriques pourraient griller.
6 Utilisez un câble blindé à deux âmes pour la ligne de la transmission. Si
les lignes de transmission de différents systèmes sont câblées avec le
même câble à âmes multiples, la mauvaise transmission et réception qui en
découle provoquera un mauvais fonctionnement des appareils.
7 Seule la ligne de transmission spécifi ée doit être reliée aux bloc de jonction
de la transmission de l'appareil extérieur.
Une mauvaise connexion empêche le système de fonctionner.
8
Si vous connectez les unités extérieures avec un contrôleur système ou
si vous exploitez plusieurs unités intérieures reliées à différentes unités
extérieures, une ligne de transmission permettant un contrôle centralisé est
requise. Si vous assurez un contrôle centralisé via une ligne de transmission,
reliez la ligne de transmission (câble à 2 fi ls non polaire) à toutes les bornes
TB7 situées entre toutes les unités extérieures.
9 La défi nition de le groupement se fait par le biais de la télécommande.
11.2. Boîtier de commande et emplacement
pour le raccordement des câbles
1 Unité extérieure
1. Retirez le panneau avant du boîtier de commande en retirant les 4 vis et en
le poussant légèrement vers le haut avant de le sortir.
2. Connectez la ligne de transmission intérieur - extérieur au bloc de jonction
(TB3).
Si plusieurs appareils extérieurs sont connectés au sein du même système
frigorifi que, connectez en série TB3 (borne M1, M2 et la borne de terre
)
sur les appareils extérieurs. Connectez la ligne de transmission intérieur-
extérieur pour les unités extérieures à TB3 (borne M1, M2 et la borne de
terre
) de seulement l'une des unités extérieures.
3.
Connectez les lignes de transmission pour la commande centralisée (entre
le système de commande centralisée et l'appareil extérieur de différents
systèmes frigorifi ques) au bloc de jonction de la commande centralisée (TB7).
Si plusieurs appareils extérieurs sont connectés au même système frigorifi que,
connectez en série TB7 (borne M1, M2, S) sur les appareils extérieurs. (*1)
*1 : Si TB7 sur l'unité extérieure au sein du même système frigorifi que
n'est pas connecté en série, connectez la ligne de transmission pour la
commande centralisée à TB7 sur l'OC (*2). Si l'OC est en panne, ou si la
commande centralisée est exploitée pendant l'interruption d'alimentation,
connectez en série le TB7 sur l'OC et l'OS (au cas où l'unité extérieure
dont le connecteur d'alimentation CN41 sur le panneau de commande a
été remplacé par un CN40 est en panne ou l'alimentation est coupée, la
commande centralisée n'est pas exploitable, même lorsque le TB7 est
connecté en série).
*2
OC et OS des appareils extérieurs au sein du même système frigorifi que
sont automatiquement identifi és. Ils sont identifi és comme OC et OS dans
l'ordre décroissant de capacité (si la capacité est identique, ils sont classés
dans l'ordre ascendant de leur numéro d'adresse).
4. Dans le cas de la ligne de transmission intérieur-extérieur, connectez le
câble blindé de terre à la borne de terre
. Dans le cas de la ligne de
transmission pour la commande centralisée, connectez-la à la borne blindée
(S) sur le bloc de jonction pour la commande centralisée (TB7). En outre,
dans le cas des unités extérieures dont le connecteur d'alimentation CN41 a
été remplacé par un CN40, court-circuitez la borne blindée (S) et la borne de
terre
en plus de ce qui précède.
5. Attachez solidement les fi ls connectés à l'aide de la sangle de câble en bas
du bloc de jonction. La force externe appliquée au bloc de jonction peut
l'endommager et provoquer un court-circuit, un défaut de mise à la terre ou
un incendie.

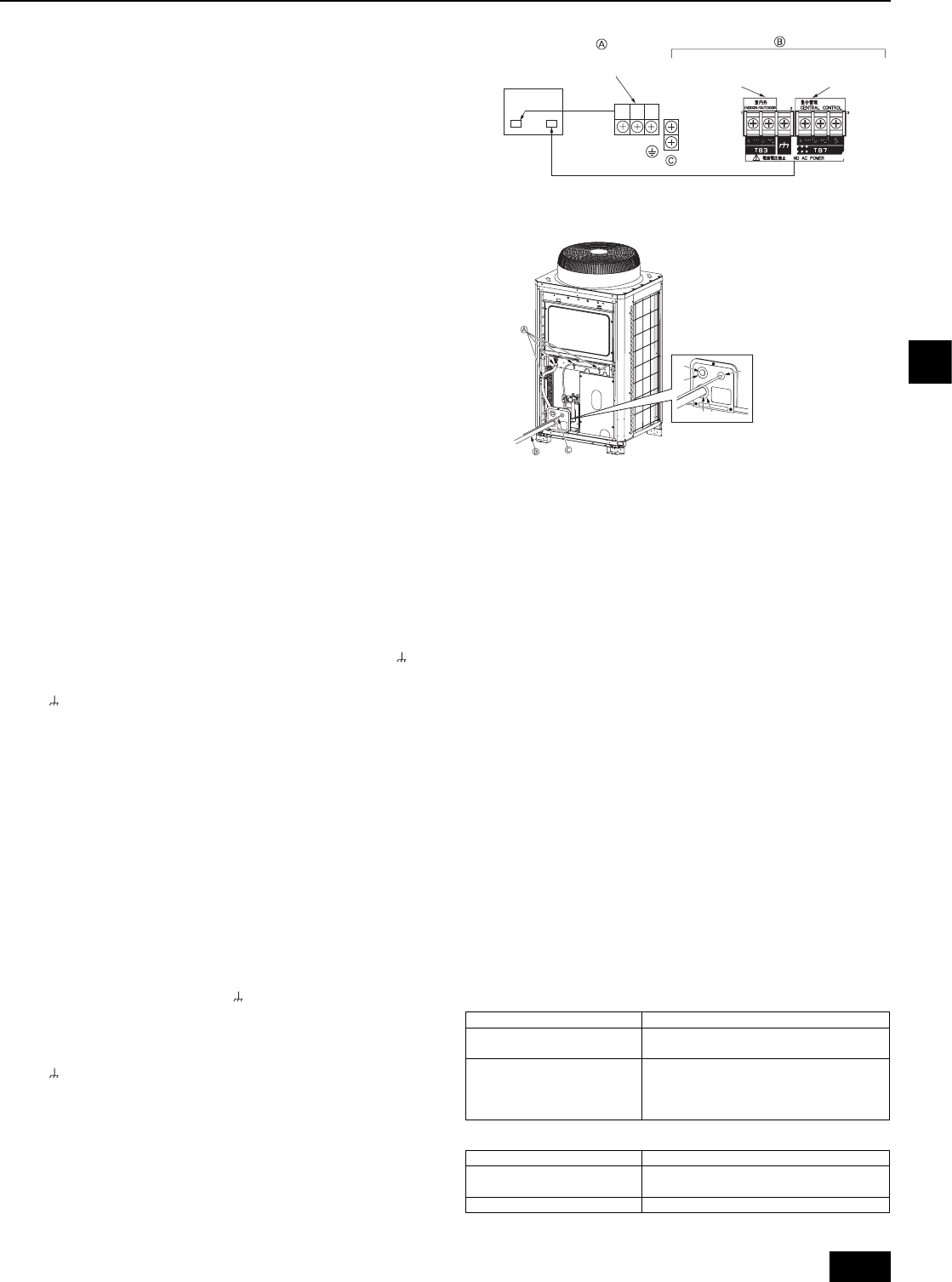

[Fig. 11.2.1]
Bloc de jonction de la ligne de
transmission intérieur - extérieur
(TB3)
Bloc de jonction de la
commande centralisée
(TB7)
Bloc de jonction d'alimentation
(TB1)
Boîtier de commande
L1 L2 L3
A
Source d'alimentation
B
Ligne de transmission
C
Vis de borne de terre
[Fig. 11.2.2]
1
2
3
4
5
A
Sangle pour câble
B
Ligne d'alimentation
C
Ligne de transmission
Si vous utilisez un câble AWG 6, utilisez un orifi ce défonçable 4.
Si vous utilisez un câble AWG 4, AWG 3, AWG 2 ou AWG 1, utilisez un
orifi ce défonçable 2.
Si vous utilisez un câble AWG 0, AWG
0
/
2
ou AWG
0
/
3
, utilisez un orifi ce défonçable 5.
En cas d'espace autour des câbles, veillez à le remplir d'un matériau approprié.
2 Installation des conduits
Terminez en martelant les orifi ces à dégager pour le conduit situé sur la
base et la partie inférieure du panneau avant.
Quand vous installez le conduit directement à travers l'orifi ce à dégager,
retirez les ébarbures et protégez le tube à l'aide de bande-cache.
Utilisez le conduit pour rétrécir l'orifi ce s'il est possible que des petits
animaux pénètrent dans l'unité.
11.3. Raccordement des câbles de
transmission
1 Types de câbles de commande
1. Raccordement des câbles de transmission
Types de câbles de transmission : Fil blindé CVVS, CPEVS ou MVVS
Diamètre de câble : supérieur à 1,25 mm
2
[AWG 16]
Longueur maximale de câblage : pas plus de 200 m [656 ft]
Longueur maximale des lignes de transmission pour la commande
centralisée et lignes de transmission intérieur/extérieur (longueur maximale
par l'intermédiaire des unités extérieures) : 500 m [1640 ft] maximum
La longueur maximale du câblage entre le bloc d'alimentation pour des lignes
de transmission (sur les lignes de transmission pour la commande centralisée)
et chaque appareil extérieur et contrôleur de système est de 200 m [656 ft].
2. Câbles de la télécommande
Télécommande M-NET
Type de câble de télécommande
Câble engainé à 2 âmes CVV (non blindé)
Diamètre du câble
0,3 à 1,25 mm
2
[AWG 22 à 16] (0,75 à
1,25 mm
2
[AWG 18 à 16])*
Remarques
Quand les 10 m [32 ft] sont dépassés,
utilisez le câble avec les mêmes
caractéristiques que 1. Raccordement des
câbles de transmission.
Télécommande MA
Type de câble de télécommande
Câble engainé à 2 âmes CVV (non blindé)
Diamètre du câble
0,3 à 1,25 mm
2
[AWG 22 à 16] (0,75 à
1,25 mm
2
[AWG 18 à 16])*
Remarques À moins de 200 m [656 ft]
* Connecté avec télécommande simple.
•
•
•
•
•
•
•
•
•
•
•
•
•
11. Câblage (pour les détails, reportez-vous au manuel d’installation de chaque unité
intérieure/extérieure et du contrôleur)
