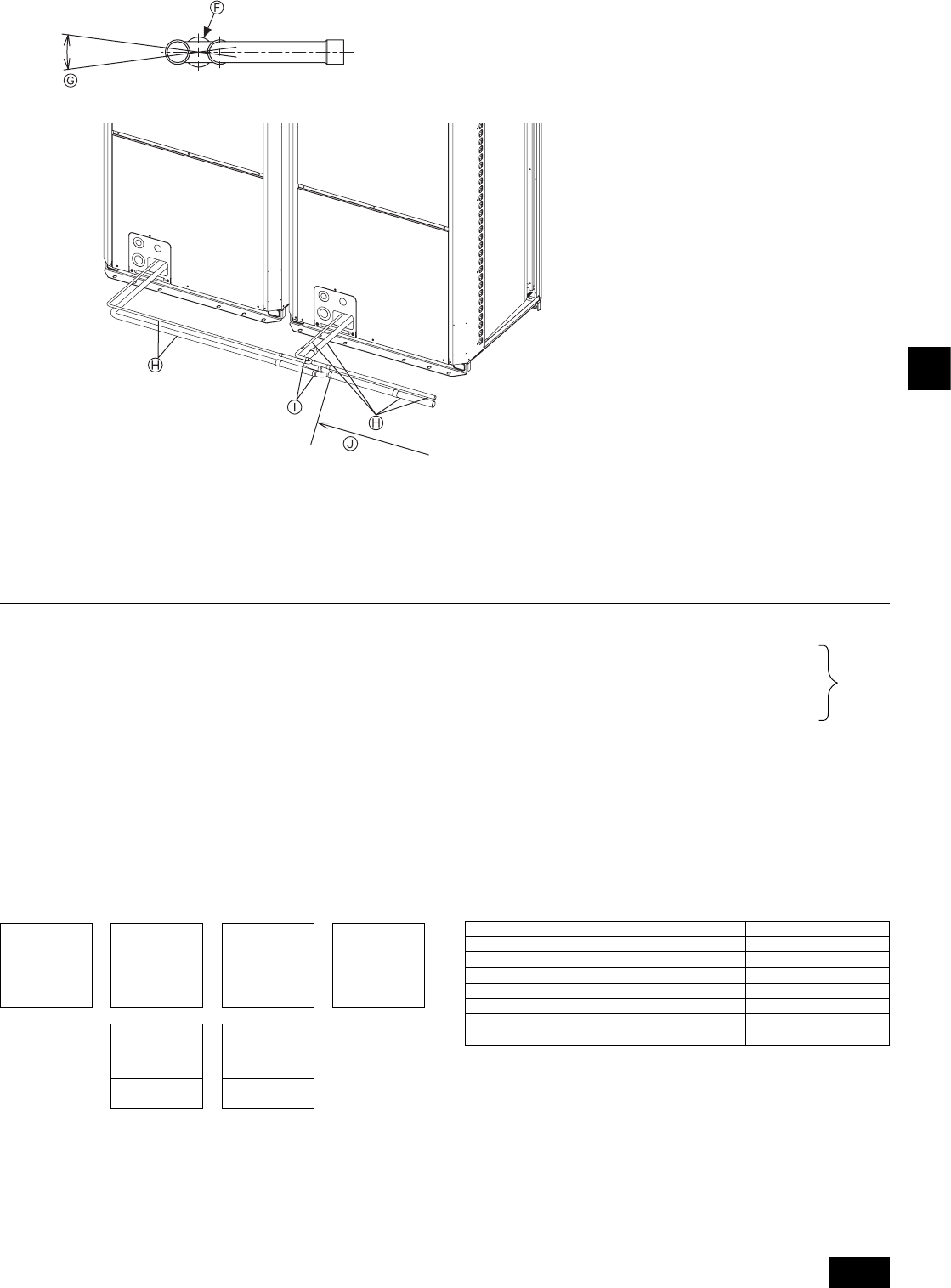

<C> Pente des tubes de jumelage
Assurez-vous que la pente des tubes de jumelage est sous un angle dans la plage ±15° par rapport au sol.
Si la pente excède l'angle indiqué, l'unité peut être endommagée.
±15°
<D> Exemple de connexion de tube
10. Charge supplémentaire de frigorigène
Au moment de l'expédition, l'unité extérieure est chargée de frigorigène.
Cette charge n'inclut pas la quantité requise pour l'extension de tuyauterie et
un remplissage supplémentaire de chaque ligne de frigorigène est requis sur
le site. Pour que l'entretien puisse être correctement fourni à l'avenir, gardez
toujours une note de la taille et de la longueur de chaque ligne de frigorigène et
de la quantité de charge supplémentaire en l'inscrivant dans l'espace fourni sur
l'unité extérieure.
10.1. Calcul de la charge supplémentaire de
frigorigène
Calculez la quantité de charge supplémentaire basée sur la longueur de
l'extension de tuyauterie et la taille de la ligne de frigorigène.
Utilisez le tableau ci-dessous comme guide pour calculer la quantité de
charge supplémentaire et chargez le système en conséquence.
Si le calcul a pour résultat une fraction de moins de 0,1 kg [4 oz] arrondissez
jusqu'au 0,1 kg [4 oz] suivant. Par exemple, si le résultat du calcul est de
11,38 kg [402 oz], arrondissez le résultat à 11,4 kg [404 oz].
<Charge supplémentaire>
Charge
supplémentaire de
frigorigène
=
Taille de tube de
fl uide
Longueur totale de
ø19,05 mm [3/4"]
+
Taille de tube de
fl uide
Longueur totale de
ø15,88 mm [5/8"]
+
Taille de tube de
fl uide
Longueur totale de
ø12,7 mm [1/2"]
(kg) [oz] (m) × 0,29 (kg/m)
(ft) × 3,1 (oz/ft)
(m) × 0,2 (kg/m)
(ft) × 2,15 (oz/ft)
(m) × 0,12 (kg/m)
(ft) × 1,29 (oz/ft)
+
Taille de tube de
fl uide
Longueur totale de
ø9,52 mm [3/8"]
+
Taille de tube de
fl uide
Longueur totale de
ø6,35 mm [1/4"]
+
α
(m) × 0,06 (kg/m)
(ft) × 0,65 (oz/ft)
(m) × 0,024 (kg/m)
(ft) × 0,26 (oz/ft)
•
•
•
<Exemple>
Intérieur
1: 48 A : ø12,7 mm [1/2"] 40 m [131 ft] a : ø9.52 mm [3/8"] 10 m [32 ft]
2: 36 B : ø9,52 mm [3/8"] 10 m [32 ft] b : ø9,52 mm [3/8"] 5 m [16 ft]
3: 15 C : ø9,52 mm [3/8"] 15 m [49 ft] c : ø6,35 mm [1/4"] 10 m [32 ft]
4: 12 D : ø9,52 mm [3/8"] 10 m [32 ft] d : ø6,35 mm [1/4"] 10 m [32 ft]
5: 24 e : ø9,52 mm [3/8"] 10 m [32 ft]
La longueur totale de chaque ligne de fl uide est la suivante :
ø12,7
mm
[1/2"]: A = 40 m [131 ft] = 40 m [131 ft]
ø9,52
mm
[3/8"]: B + C + D + a + b + e
= 10
m
[32
ft
] + 15
m
[49
ft
] + 10
m
[32
ft
] + 10
m
[32
ft
] +
5
m
[16
ft
] + 10
m
[32
ft
] = 60 m [193 ft]
ø6,35 mm [1/4"]: c + d = 10 m [32 ft] + 10 m [32 ft] = 20 m [64 ft]
Par conséquent,
<Exemple de calcul>
Charge supplémentaire de frigorigène
= 40 m [131 ft] × 0,12 kg/m [1,29 oz/ft] + 60 m [193 ft] × 0,06 kg/m [0,65 oz/ft]
+ 20 m [64 ft] × 0,024 kg/m [0,26 oz/ft] + 3,5 kg [124 oz] = 12,4 kg [435 oz]
Valeur de α
Capacité totale des unités intérieures connectées
α
Modèles ~ 27 2,0 kg [71 oz]
Modèles 28 ~ 54 2,5 kg [89 oz]
Modèles 55 ~ 126 3,0 kg [106 oz]
Modèles 127 ~ 144 3,5 kg [124 oz]
Modèles 145 ~ 180 4,5 kg [160 oz]
Modèles 181 ~ 234 5,0 kg [177 oz]
Modèles 235 ~ 6,0 kg [212 oz]
Aux
conditions
ci-dessous :
A
Pente descendante
B
Pente ascendante
C
1ère branche
D
Siphon (tube de gaz seulement)
E
À moins de 2 m [6 ft]
F
Tube de jumelage
G
La pente des tubes de jumelage est sous un angle compris dans la plage de ±15° par rapport au sol
H
Tubes sur le site
I
Kit de Jumelage
J
Segment droit d'au moins 500 mm [19-11/16 in] d'un tube
