97

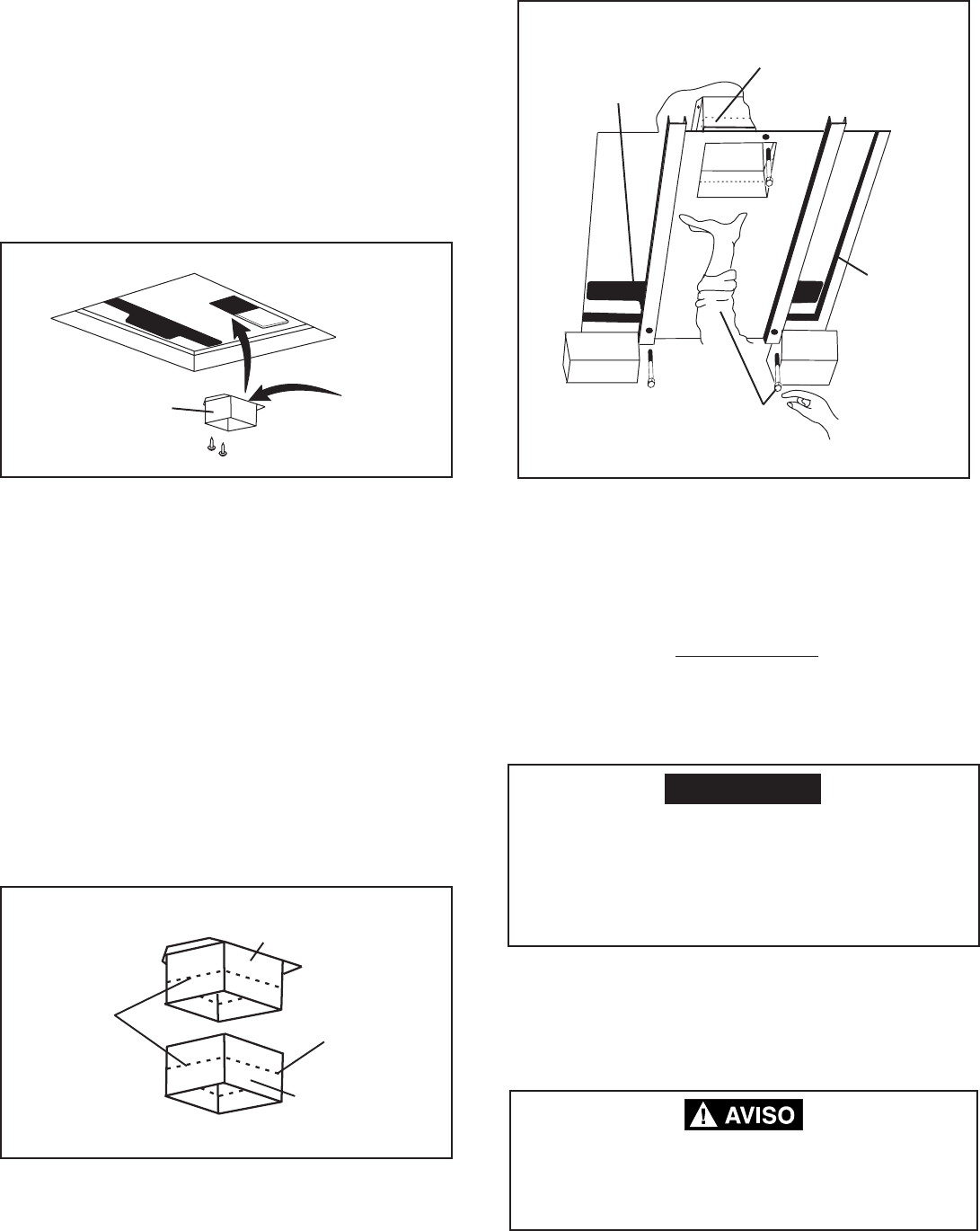

FIG. 11
Passo a
Retirar em
Perfuração
Passo b
Retirar em
Perfuração
Passo c
Utilizar conforme
embalado
Conduta de ar de
descarga superior
Conduta de ar de
descarga inferior
Traseira do ar
condicionado
Conduta de ar de
descarga superior
Extremidade
com flange para a
traseira da unidade
FIG. 10
Se os pernos forem deixados desapertados,
poderá não haver uma vedação adequada do
tejadilho ou, se forem demasiado apertados,
poderão ocorrer danos na base do ar condicionado
ou no modelo de tecto. Aperte de acordo com as
especificações apresentadas neste manual.
FIG. 12
Fazer deslizar a conduta
de ar de descarga inferior
sobre a conduta superior
Suporte do
tejadilho
Segurar o modelo de tecto com
uma mão e instalar os 3 pernos de
montagem apertados manualmente
Abertura de
retorno do ar do
ar condicionado
Desligar a alimentação de 220 - 240 V CA. O não
cumprimento destas instruções pode criar um
perigo de choque eléctrico que pode causar morte
ou grave acidente pessoal.
4. Coloque o kit da caixa de distribuição mecânica de ar
no interior da Caravana. Esta caixa contém o
equipamento de montagem para o ar condicionado e
será utilizado no interior da Caravana.
Isto conclui o trabalho no exterior. Podem ser efectuados
pequenos ajustes a partir do interior da Caravana, se necessário.
F. Instalar o Ar condicionado
1. Retire a caixa de ar e o equipamento de montagem da
embalagem. A conduta superior é enviada no interior
da conduta inferior, que faz parte do modelo de tecto.
2. Verifique o alinhamento correcto e ajuste a unidade, se
necessário (O suporte de tecto centra-se sobre a área
de 362 mm x 362 mm (± 3.2 mm).
3. Retire a conduta superior do modelo de tecto e coloque-
a sobre a descarga do ventilador. Ver FIG. 10.
Nota: A extremidade sem flange é instalada virada para a
TRASEIRA da abertura.
4. Utilize dois (2) parafusos de folha metálica de ponta
afiada N.º 10 para fixar a conduta ao colector de base.
São fornecidos orifícios para os parafusos no fundo do
colector de base.
5. Alcance a abertura do ar de retorno do ar condicionado
e puxe os cabos eléctricos da unidade para uma
ligação posterior.
6. Medição entre as espessuras do tecto e do tejadilho:
a. Se a distância é de 25 mm - 50 mm, remova os
separadores perfurados das condutas superior e
inferior. Ver FIG. 11.
b. Se a distância é de 50 mm - 75 mm, remova os
separadores perfurados apenas da conduta infe-
rior. Ver FIG. 11.
c. Se a distância é de 75 mm - 100 mm, instale as
condutas conforme foram recebidas. Ver FIG. 11.
7. Instale o modelo de tecto fazendo deslizar a conduta
inferior sobre a conduta superior. Ver FIG. 12.
8. Segure o modelo de tecto com uma mão e, com a outra,
instale os três pernos de montagem de 150 mm de
comprimento através do modelo, até ao interior do
colector de base.
a. Aperte os pernos com os dedos e verifique o
alinhamento. Deverá existir uma abertura igual de
ambos os lados e a flange traseira deve estar
apertada contra a abertura do tecto.
b. Apertar
UNIFORMEMENTE os três pernos com
um binário de aperto de 4.5 a 5.5 NM (Newton
Metro). Esta operação irá comprimir o suporte
do tejadilho para aproximadamente 13 mm.
Os pernos são auto-bloqueantes pelo não é
necessário apertar demasiado.
G. Ligação da fonte de alimentação ao ar
condicionado
Importante: A instalação eléctrica deve ser executada
por um electricista autorizado. Nalgumas áreas deve ser
licenciado.
CUIDADO
!
