C. Vorbereitung des Dachs
1. Voraussetzungen für die Öffnung - Lesen Sie sich alle
folgenden Anweisungen durch, bevor Sie mit der Instal-
lation und der Vorbereitung der Deckenöffnung
beginnen.
Wenn keine vorhandene Dachlüftung verwendet
werden soll, muss eine Öffnung von 362 x 362 mm
(± 3,2 mm) in das Dach und die Decke des Wohnwagens
geschnitten werden. Diese Öffnung muss zwischen
den Dachverstärkungen angebracht werden.
ABB. 5

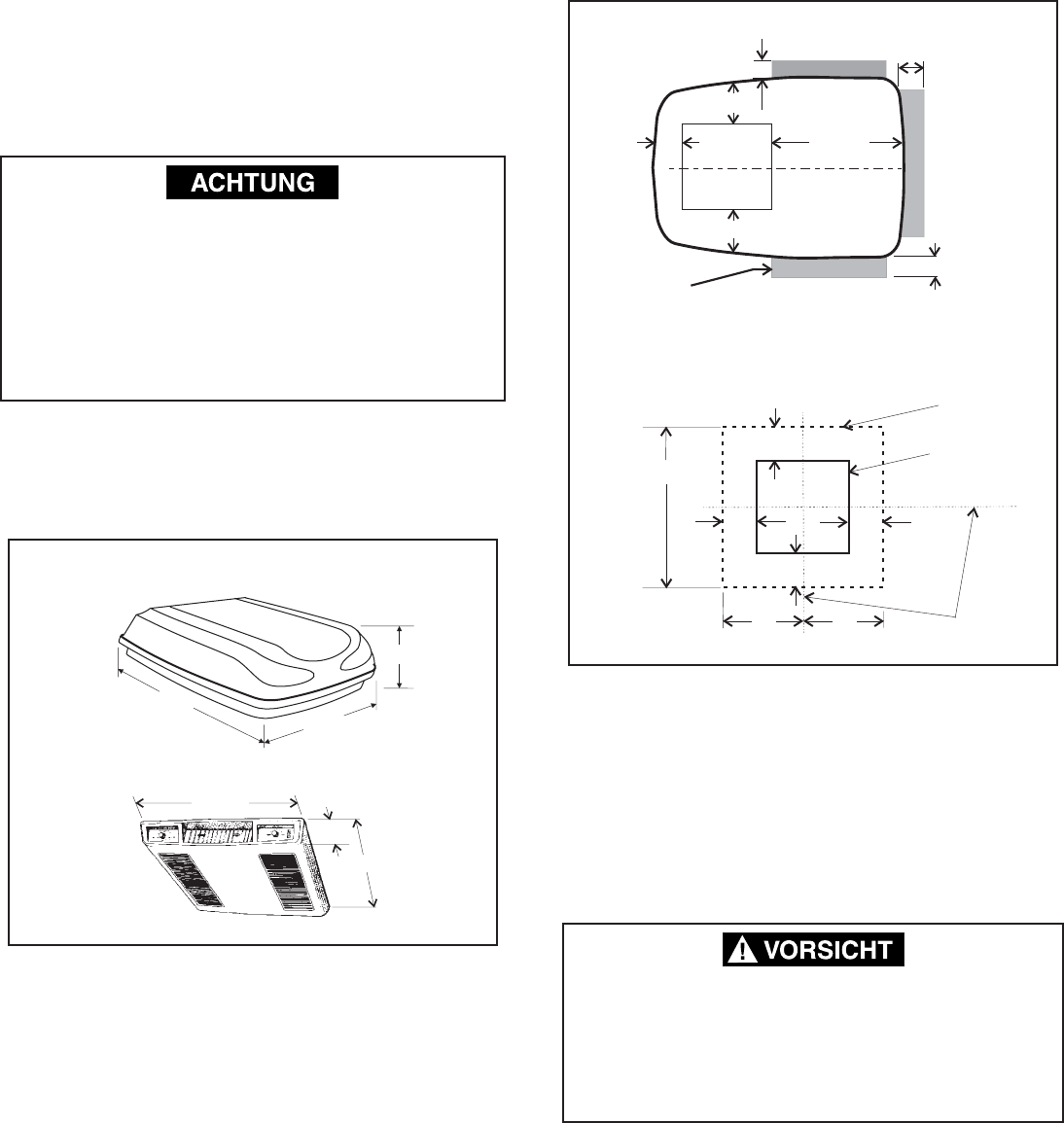

Die Öffnung von 362 x 362 mm (± 3,2 mm) ist Teil der
Abluftsystems der Klimaanlage und muss in
Übereinstimmung mit geltenden Vorschriften
angefertigt werden.
2. Entfernen der Dachluke
a. Lösen Sie die Schrauben, und entfernen Sie die
Dachluke.
b. Entfernen Sie sämtliche Dichtmaterialien im
Bereich der Öffnung.
c. Dichten Sie alle Schraubenlöcher und Nähte im
Bereich der Dachdichtung ab. Verwenden Sie eine
zuverlässige Allwetterdichtmasse. Siehe ABB. 6.
9-1/2"
39"
28-3/4"
20"
2-1/2"
22"
ABB. 4
24 cm
102 cm
74 cm
51 cm
6,4 cm
56 cm
510 mm
283
mm
105
mm
105
mm
283
mm
75 mm
75 mm
Mittellinie
der Öffnung
Außenmaße des
Lüftungskastens
Halten Sie
diesen Bereich frei
von Hindernissen
105 mm
181 mm
181 mm
362 x 362 mm
(± 3,2 mm)
Öffnung
543 mm
Mittellinie des Geräts
305 mm
102 mm
Geräterückseite
362 x 362 mm
(± 3,2 mm)
Öffnung
3. Nach Auswahl der Position:
a. Überprüfen Sie die Installationsposition der
Klimaanlage auf Hindernisse. Siehe ABB. 4.
b. Das Dach muss für eine Belastung von 65 kg bei
Bewegung des Wohnwagens ausgelegt sein. In
der Regel entspricht dies einer statischen
Belastung von 100 kg.
Der Installateur der Klimaanlage haftet für die
Stabilität des Wohnwagendachs. Erzeugen Sie
keine Vertiefungen auf dem Dach, in denen sich
Wasser sammeln kann. Wenn sich in der
Umgebung der Klimaanlage Wasser sammelt,
kann dieses in den Innenraum eindringen und
Schäden an der Klimaanlage sowie am
Wohnwagen verursachen.
c. Überprüfen Sie das Innere des Wohnwagens
auf Hindernisse für die Abluftvorrichtung
(beispielsweise Türöffnungen, Raumteiler,
Vorhänge, Deckenbefestigungen usw.). Siehe
ABB. 4 und 5.
102 mm
Zwischen dem Dach und der Decke können
elektrische Kabel verlaufen. Klemmen Sie das 220/
240-Volt-Netzkabel sowie den 12-Volt-Pluspol (+)
von der Batterie ab. Bei Nichtbefolgung besteht
die Gefahr von Stromschlägen sowie von
schweren und tödlichen Verletzungen.
