C. Katon valmistus
1. Aukon vaatimukset - Ennen kattoaukon tekoa lue
kaikki seuraavat ohjeet ennen asennuksen
aloittamista.
Jos katon olemassa olevaa aukkoa ei käytetä,
on leikattava aukko, joka on kooltaan 362mm x
362mm (± 3.2mm), asuntovaunun ulko- ja sisäkaton
läpi. Tämä aukko ei saa sijaita katon vahvikkeiden
välissä.

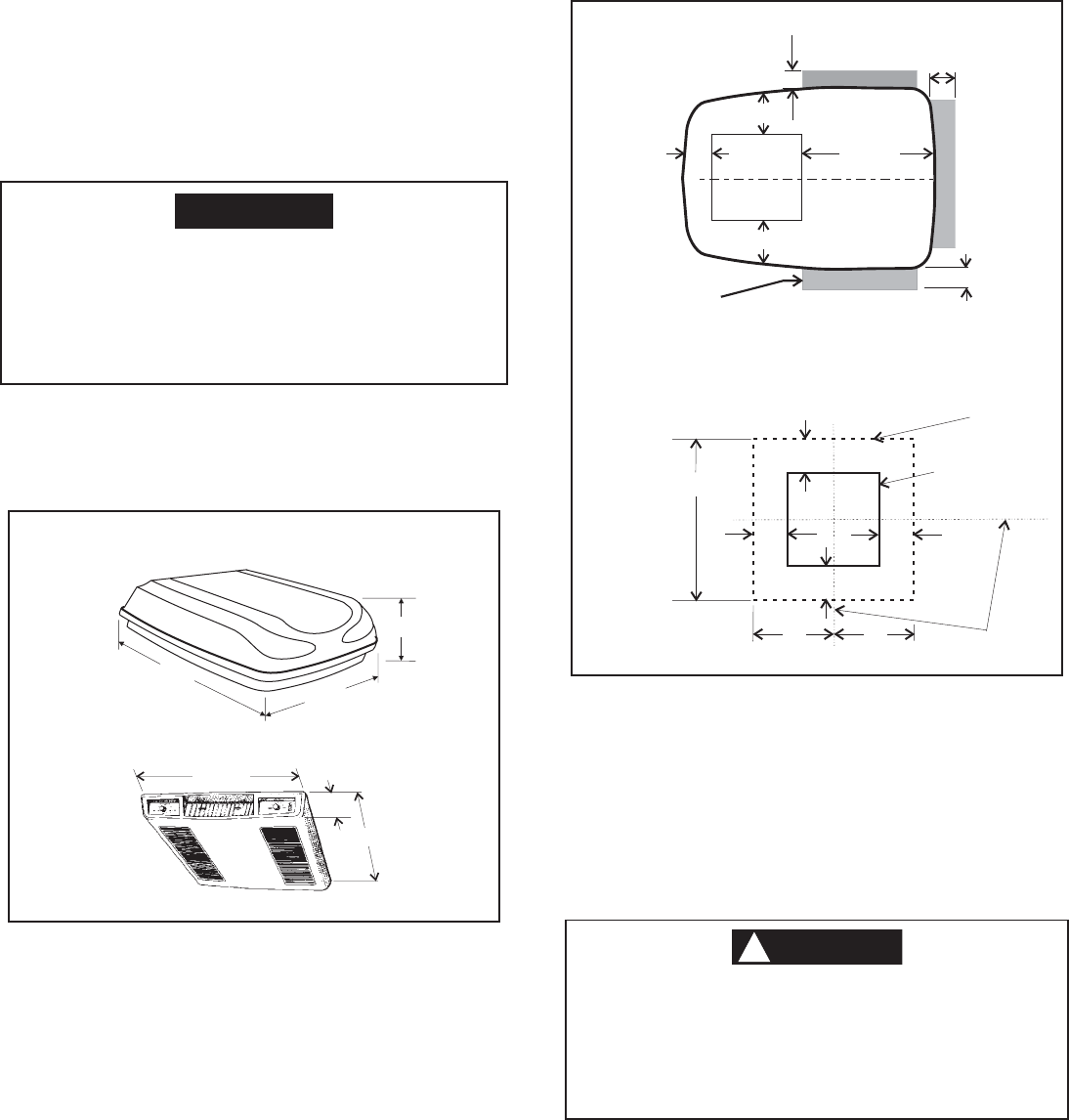

KUVA 5
Aukko, joka on kooltaan 362mm x 362mm (± 3.2mm),
on osa ilmastointilaitteen paluuilmajärjestelmää ja
se on tehtävä kaikkien valtakunnallisten ja
paikkallisten säännösten ja/tai määräysten
mukaisesti.
2. Kattoaukon poisto
a. Ruuvaa irti ja poista kattoaukko.
b. Poista aukon ympäriltä kaikki tilkitysaine.
c. Sinetöi kaikki ruuviaukot ja saumat, joissa
katon tiiviste sijaitsee. Käytä hyvälaatuista
jokasään tiivistysainetta. Katso KUVA 6.
510mm
283
mm
105
mm
105
mm
283
mm
75mm
75mm
Aukon
keskilinja
Ilmanottokotelon
ympärysmitta
Pidä tämä alue
vapaana
esteistä
105mm
181mm
181mm
362mm x
362mm
(± 3,2mm)
Aukko
543mm
Laitteen keskilinja
305mm
102mm
102mm
Laitteen
takaosa
362mm x
362mm
(± 3,2mm)
Aukko
3. Kun sijainti on valittu:
a. Tarkasta, ettei alueella, johon ilmastointilaite
asennetaan, ole esteitä. Katso KUVA 4.
b. Katon on oltava suunniteltu kannattamaan
65 kg, kun asuntovaunu on liikkeessä.
Normaalisti 100 kg:n paikallaan pysyvän
kuorman suunnittelu täyttää tämän
vaatimuksen.
!
VAROITUS
VAROITUS
Tämän ilmastointijärjestelmän asentajan vastuulla
on varmistaa asuntovaunun kattorakenteen
kestävyys. Älä koskaan jätä katolle matalaa
kohtaa, johon kerääntyy vettä. Ilmastointilaitteen
ympärillä oleva vesi voi vuotaa sisälle aiheuttaen
vahinkoa tuotteelle ja asuntovaunulle.
c. Tarkasta, ettei asuntovaunun sisällä ole
paluuilman esteitä (eli oviaukot, huoneiden
väliseinät, verhot, seinien kiinnitykset jne.).
Katso KUVAT 4 & 5.
9-1/2"
39"
28-3/4"
20"
2-1/2"
22"
KUVA 4
24cm
102cm
74cm
51cm
6,4cm
56cm
Ulko- ja sisäkaton välissä voi olla sähköjohtoja.
Kytke 220 - 240 voltin virtajohto irti ja irrota
positiivinen (+) 12 voltin tasavirtaliitin akusta. Ellei
tätä ohjetta noudateta, seurauksena voi olla
sähköiskun vaara, joka voi aiheuttaa kuoleman tai
vakavan vamman.
HUOMIO
HUOMIO
