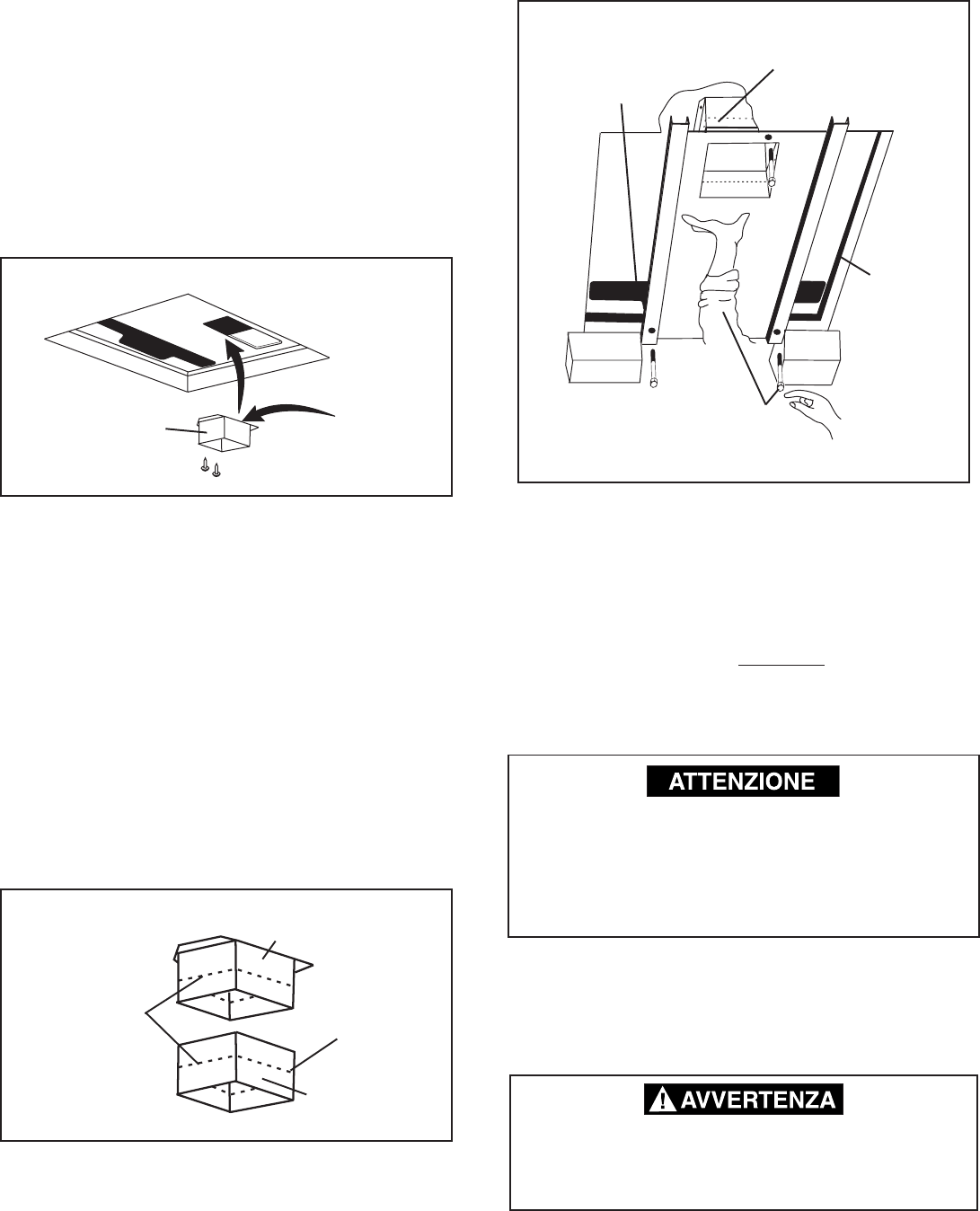

FIG. 11
Fase a
Rimuovere nel
punto perforato
Fase b
Rimuovere
nel punto
perforato
Fase c
Usare come
forniti
Tubo superiore
sfiato aria
Tubo inferiore
sfiato aria
Parte posteriore
del condizionatore
Tubo superiore
sfiato aria
Bordo senza flangia
nella parte posteriore
dell’unità
FIG. 10
Se le viti sono allentate il tetto non viene isolato
in modo adeguato; se, invece, sono troppo
strette si potrebbe danneggiare la base del
condizionatore o la struttura montata nel soffitto.
Stringere secondo le specifiche indicate nel
presente manuale.
FIG. 12
Fare scorrere il tubo di
sfiato dell’aria inferiore
su quello superiore.
Guarnizione
del tetto
Tenere la struttura montata nel
soffitto con una mano e installare
3 viti stringendole con le dita
Apertura per la
presa d’aria del
condizionatore
Scollegare l’alimentazione 220 - 240 Volt AC.
Il mancato rispetto di queste istruzioni potrebbe
provocare uno shock elettrico con conseguente
morte o ferite gravi.
4. Posizionare il kit del sistema di distribuzione meccanica
dell’aria all’interno del caravan. Il kit contiene gli attrezzi
di montaggio del condizionatore e sarà utilizzato
all’interno del caravan.
Il lavoro esterno è così terminato. Se necessario è possibile
effettuare alcuni aggiustamenti dall’interno del caravan.
F. Installazione del condizionatore
1. Rimuovere dalla confezione il dispositivo per l’aria e gli
attrezzi di montaggio. Il tubo superiore è collocato
all’interno del tubo inferiore che fa parte della struttura
da installare sul soffitto.
2. Verificare che l’unità sia allineata correttamente e, se
necessario, sistemarla (la guarnizione del tetto deve
essere centrata sull’apertura di 362 mm x 362 mm
± 3,2 mm).
3. Rimuovere il tubo superiore dalla struttura da montare
al soffitto e posizionarlo sopra lo sfiato del ventilatore.
Vedere FIG. 10.
Nota: il bordo senza flangia deve essere installato nella parte
POSTERIORE dell’apertura.
4. Usare due (2) viti metalliche appuntite #10 per fissare
il tubo al pannello di base. Nella parte inferiore del
pannello di base sono presenti i fori per le viti.
5. Inserire la mano nell’apertura della presa d’aria del
condizionatore fino a raggiungere il cavo elettrico
dell’unità e tirarlo verso il basso.
6. Misurare lo spessore tra il soffitto e il tetto:
a. Se la distanza è di 25-50 mm, rimuovere le linguette
perforate dal tubo superiore e da quello inferiore.
Vedere FIG. 11.
b. Se la distanza è di 50-75 mm, rimuovere le linguette
perforate soltanto dal tubo inferiore. Vedere FIG. 11.
c. Se la distanza è di 75-100 mm, installare i tubi come
forniti. Vedere FIG. 11.
7. Installare la struttura da montare sul soffitto facendo
scorrere il tubo inferiore sul tubo superiore. Vedere
FIG. 12.
8. Tenere ferma la struttura da montare sul soffitto con una
mano e con l’altra installare le tre viti di montaggio da
150 mm facendole passare attraverso la struttura e
fissandole al pannello di base.
a. Stringere le viti con le dita e controllare
l’allineamento. Dovrebbe esserci un’apertura
uguale su ogni lato e la flangia posteriore deve
aderire perfettamente all’apertura nel tetto.
b. Fissare in modo
UNIFORME le tre viti con una
torsione da 4,5 a 5,5 NM (Newton Meter). In
questo modo la guarnizione del tetto sarà
compressa a circa 13 mm. Le viti sono
autobloccanti, quindi non è necessario stringerle.
G. Collegamento dell' alimentazione al
condizionatore
Importante: l’installazione elettrica deve essere eseguita
da un elettricista autorizzato. In alcuni Paesi è necessaria
anche la licenza.
