1. Antingen kan du ansluta sladdarna direkt i
kopplingsboxen för permanent anslutning eller koppla
in en plugg i kopplingsboxen för plugganslutning.
a. Vid permanent anslutning: Dra strömsladden,
som tidigare anslutits i taköppningen, till
kopplingsboxen på takmallen. Anslut enligt
beskrivningen i paragraf 2.
b. Vid plugganslutning: Använd den elektriska
sladden, för “D. Sladdkrav”, till ett installerat
ström- eller eluttag, i enlighet med gällande
lagar, vid slutet på den taköppning som finns
längst från kopplingsboxen.
Viktigt: anslut inte formsladden förrän du helt
installerat luftkonditioneraren och är redo för
driftskontroll. (Bruksanvisning)
• Dra pluggsatsen från den elektriska uttaget
till kopplingsboxen utan överdrivet mycket
sladdar så att det blockerar luftflödet. Anslut
pluggsatsen till terminalblocket enligt
beskrivningen i paragraf 2.
2. Anslut strömförsörjningen till luftkonditioneraren vid
terminalblocket som finns i kopplingsboxen. Anslut
vit till vit, svart till svart och grön till grön eller bar
kopparsladd (L. N. och respektive).
3. Spänn sträckstödet till strömsladden så att det
sitter på plats. Se till så att du inte klämmer eller
kortsluter sladdar.
Obs: Om extra elektriskt värmeelement finns i denna
installation, skall det installeras nu. Installationsanvisningarna
levereras med den elektriska värmesatsen.
4. Tryck tillbaka alla sladdar i kopplingsboxen och
installera skyddet på boxen med de två trubbiga
skruvar som medföljer.
5. Anslut det elektriska ledningsröret från den övre
enheten till parboxanslutningen. Se bild 13.
6. Snurra sladden runt kontakterna så att de inte faller
av vid användning.

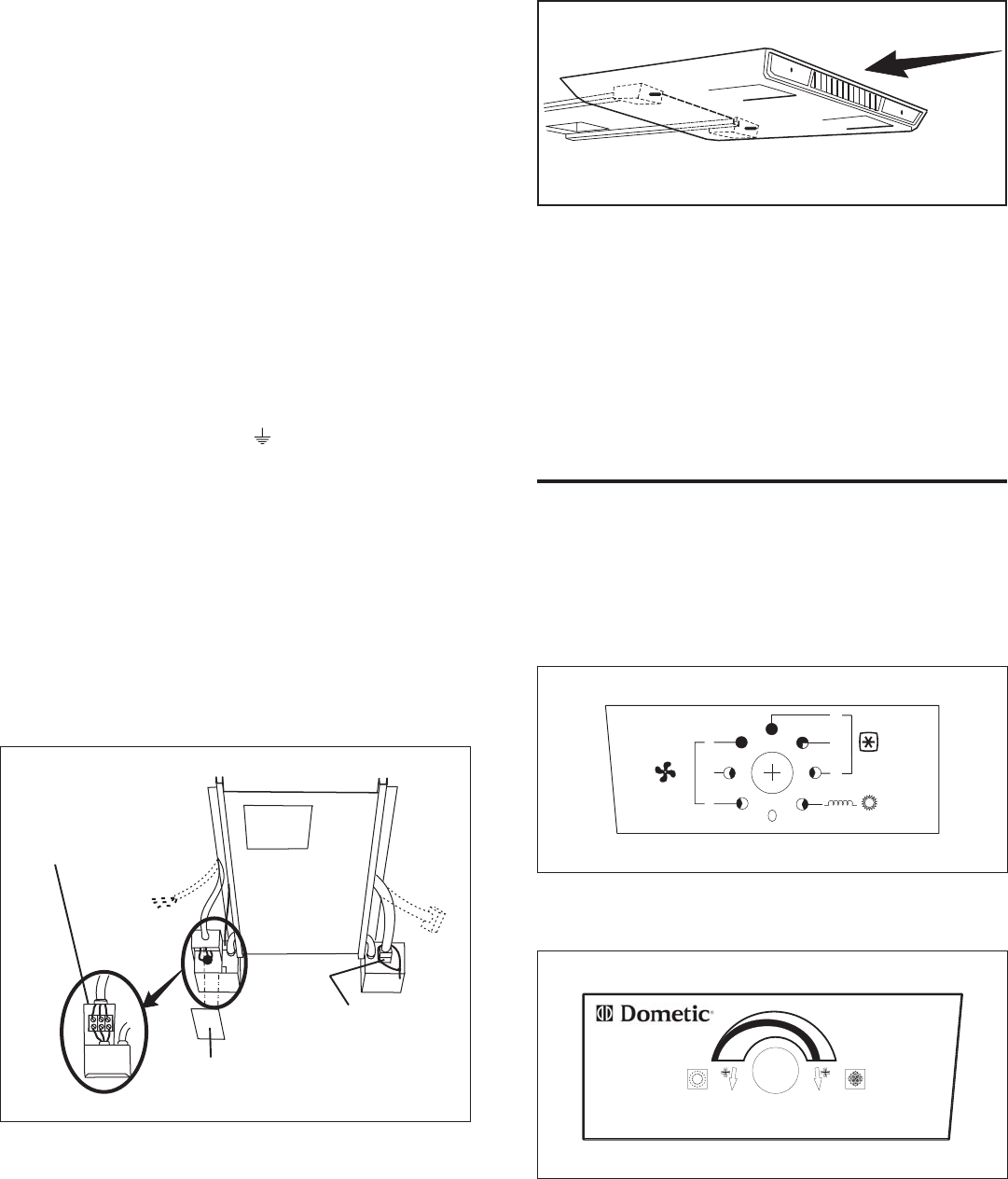

BILD 13
Dra strömsladden
genom
Romexkopplingen
Koppla ledningen
till kopplingsboxen
och säkra med sladdar
för att förhindra
borttagning
Installera
skydd
H. Installation av luftdistributionsbox
1. Ta bort de två returluftsgrillarna och -filterna.
2. Skjut den främre delen på luftboxen över
termostatens axlar och väljarkontakt. Se bild 14.
BILD 14
Skjut luftboxen över kontrollerna
3. Installera fyra skruva genom benen i luftboxen in i
de förborrade hålen i takmallen.
4. Installera returluftsgrillar och -filterna genom att
trycka dem på plats.
5. Installera de två knapparna som medföljer vid änden
på termostaten och väljarkontaktens axlar.
6. Strömförsörjningen till luftkonditioneringen kan nu
slås “PÅ”.
7. Din luftkonditionerare är nu installerad och redo för
användning. Läs följande instruktioner innan du
försöker använda enheten.
BRUKSANVISNING
A. Kontroller
1. Väljarkontakten har åtta lägen inklusive “AV”.
Detta kontrollera fläkthastighet, värmeläge och
kyllägen. Se bild 15.
BILD 15
Väljarkontakt
3
2
1
1
2
3
BILD 16
2. Termostaten kontrollerar kompressorns PÅ/AV-
drift i kyltemperaturer mellan 18.5° C till 32.5° C.
Se bild 16.
Obs: Termostateten kontrollerar inte enhetens valfria
elektriska värmeelement om det är installerat.
Termostat
