46

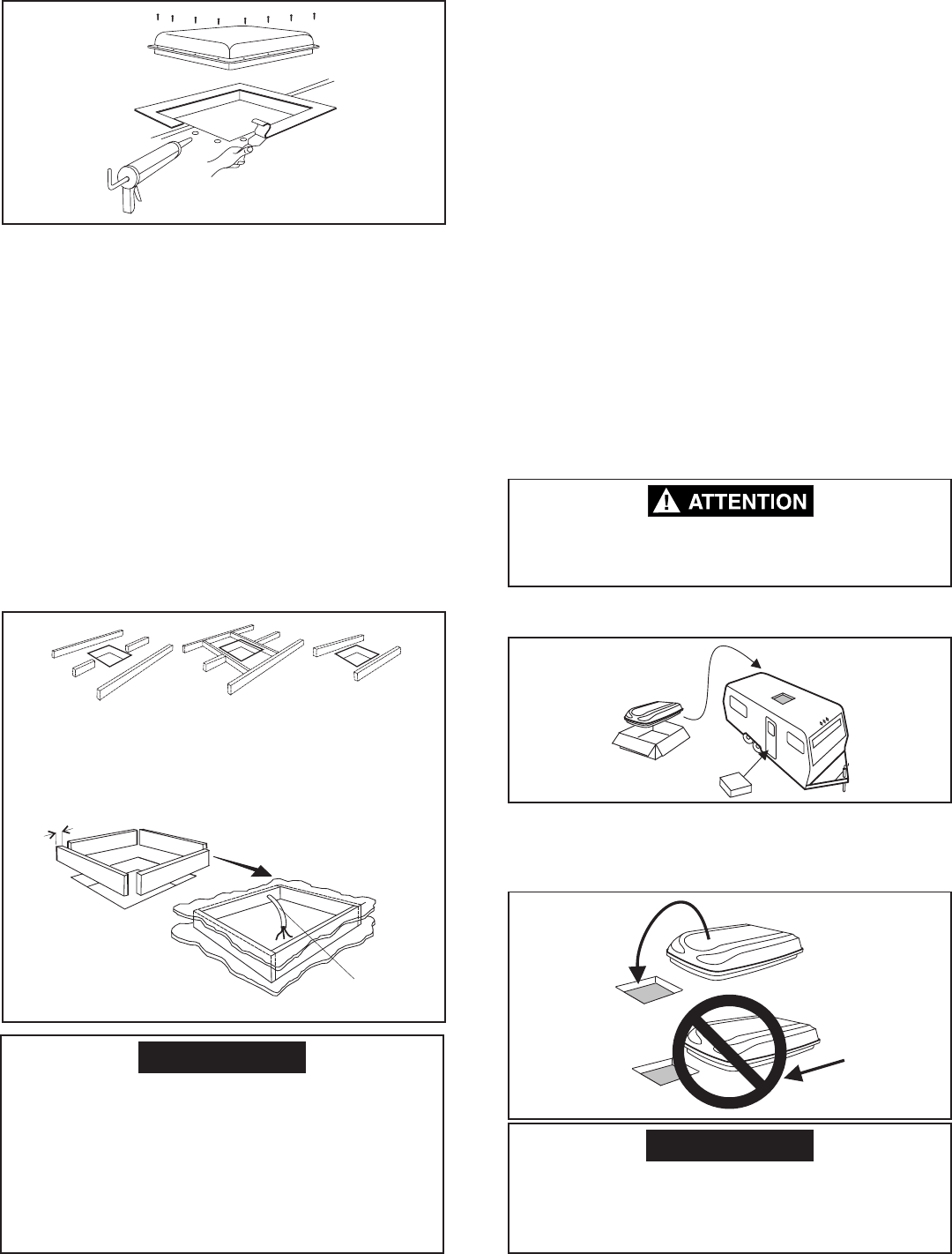

FIG. 6
FIG. 7
Ne pas couper la
structure ou les
solives du toit
Correct :
Les solives
sont soutenues
par des poutres
transversales
Bon emplacement :
Entre les solives
du toit
Encadrer l’ouverture
pour qu’elle ne
s’effondre pas lorsque
le climatiseur y est fixé
Laisser un accès pour
les fils électriques
37,5 cm min.
devant l’ouverture
2,5 cm min.
d. Si l’ouverture dépasse 36,2 x 36,2 cm
(± 0,3 cm), il faudra redimensionner l’ouverture
pour qu’elle mesure 36,2 x 36,2 cm (± 0,3 cm).
e. Si l’ouverture est inférieure à 36,2 x 36,2 cm
(± 0,3 cm), elle doit être élargie.
3. Nouvelle ouverture - (Installation autre que l’ouverture
de l’évent)
a. Tracer un carré de 36,2 x 36,2 cm (± 0,3 cm) sur
le toit. Découper soigneusement l’ouverture.
b. Utiliser l’ouverture découpée dans le toit comme
guide pour découper une ouverture identique
dans le plafond.
c. Réaliser un encadrement pour l’ouverture ainsi
créée pour obtenir un support approprié et
empêcher l’introduction d’air dans la cavité du
toit. Utiliser du bois de 2,5 cm d’épaisseur ou
plus. Ne pas oublier de percer un trou à l’avant de
l’ouverture pour faire passer les fils électriques
(fig. 7).
C’est à l’installateur de ce climatiseur
qu’incombe la responsabilité de vérifier que
la résistance structurelle du toit du VR est
suffisante. Ne jamais laisser une zone concave
sur le toit où l’eau risquerait de s’accumuler.
De l’eau stagnant autour de l’appareil pourrait
couler à l’intérieur, endommageant le
climatiseur et la caravane.
D. Câblage
1. Câble d’alimentation de 220 - 240 V CA
Acheminer un câble électrique en cuivre de 1 mm
2
et 220 - 240 V CA (avec mise à la terre) entre la
boîte de fusibles ou du disjoncteur et l’ouverture
découpée dans le toit.
a. Ce câble d’alimentation doit être placé dans la
partie avant de l’ouverture de 36,2 x 36,2 cm
(± 0,3 cm).
b. Ce circuit DOIT être un circuit indépendant
protégé par un disjoncteur HACR ou un fusible
temporisé de 10 A.
c. Veiller à laisser le câble dépasser d’au moins
37,5 cm à travers l’ouverture du toit. Il sera
ainsi facile d’effectuer le raccordement au
niveau de la boîte de connexion.
d. Le câblage doit satisfaire aux exigences des
codes nationaux et locaux en matière
d’installations électriques.
e. Protéger le câble à son point de passage dans
l’ouverture (bague d’acier ou passe-fil, ou
méthode équivalente).
E. Installation du climatiseur sur le toit
Cet appareil pèse environ 45 kg. Pour éviter de
se faire mal au dos, utiliser un monte-charge
pour placer l’appareil sur le toit.
FIG. 8
Ne pas faire glisser le climatiseur sur le toit.
Ceci pourrait faire subir des dommages au joint
de néoprène fixé sous le climatiseur et causer
des fuites.
FIG. 9
AVANT
1. Retirer le climatiseur de son emballage et jeter
l’emballage (fig. 8).
ATTENTION
ATTENTION
2. Placer le climatiseur sur le toit.
3. Soulever l’appareil pour le placer au-dessus de
l’ouverture découpée dans le toit. Utiliser le joint du
climatiseur comme guide (fig. 9).
