1. El cable puede ser conectado directamente en el disyuntor
para una conexión permanente o puede instalar un enchufe
preformado al disyuntor para una conexión por enchufe.
a. Si va a utilizar una conexión permanente: Instale el
cable de suministro eléctrico instalado previamente
en la abertura del techo hacia la caja del disyuntor
en la plantilla del techo. Realice la conexión como
se describe en el párrafo 2.
b. Si va a utilizar una conexión por enchufe: Use el
cable de suministro eléctrico especificado en la
sección D (requerimientos eléctricos) para
conectar el tomacorriente instalado de acuerdo
con las leyes que apliquen en el extremo de la
abertura del techo más lejana a la caja del
disyuntor.
Importante: No enchufe el cable preformado hasta haber
instalado completamente el acondicionador de aire y esté
listo para una prueba de funcionamiento. (Instrucciones de
funcionamiento)
• Instale el juego de enchufe preformado del
tomacorriente hacia la caja del disyuntor
asegurándose de que el exceso de cable no
obstruya el flujo de aire. Conecte el juego de
enchufe en el tablero de terminales como se
describe en el párrafo 2.
2. Conecte el cable de suministro eléctrico en el
acondicionador de aire en el tablero de terminales de
la caja del disyuntor. Conecte los cables de la siguiente
manera: blanco con blanco, negro con negro y verde
con verde o sin forro (L. N. y respectivamente).
3. Apriete el dispositivo de liberación de tensión del cable
de suministro eléctrico para fijarlo en su lugar. Tenga
cuidado de no presionar los cables ni hacer un corto
circuito.
Nota: Si el calefactor eléctrico es parte de esta instalación, debe
instalarlo ahora. Las instrucciones de instalación vienen con el
kit de calefactor eléctrico.
4. Empuje cuidadosamente el exceso de cable en la caja
del disyuntor e instale la cubierta usando dos tornillos
sin punta provistos.
5. Enchufe el conducto eléctrico de la unidad superior en
el conector correspondiente de la caja del interruptor.
Vea la FIG. 13.
6. Utilice un amarre para cables alrededor del(los)
conector(es) para evitar que sea(n) removido(s) durante
el servicio.

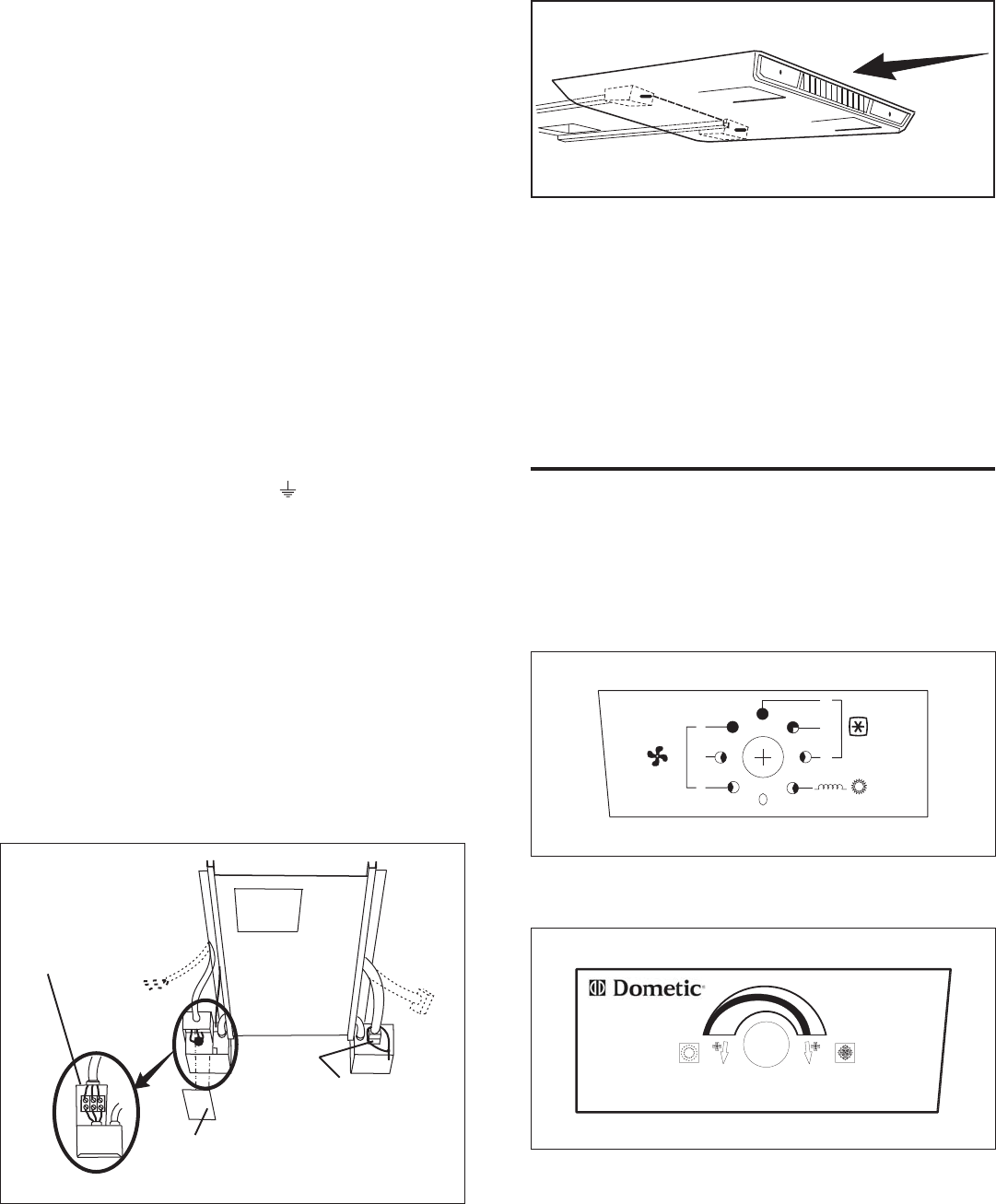

FIG. 13
Instale el cable de
suministro eléctrico
a través del conector
Romex
Enchufe el conducto en la
caja del interruptor y fíjelo
con amarres para cables
para evitar que sea
removido
Instalación
de la
cubierta
H. Instalación de la caja de distribución de aire
1. Retire las dos rejillas y los filtros de retorno.
2. Deslice el extremo delantero de la caja de aire sobre
los ejes del termostato y del interruptor de selección.
Vea la FIG. 14.
FIG. 14
Deslice la caja de aire sobre los controles
3. Instale cuatro tornillos a través de las patas de la caja de
aire y dentro de los agujeros de la plantilla del techo.
4. Instale las rejillas y filtros de retorno oprimiéndolos en su
lugar hasta que encajen.
5. Instale las dos perillas proporcionadas en los extremos
de los ejes del termostato y del interruptor de selección.
6. Ahora puede encender el suministro eléctrico al
acondicionador de aire en la posición “ENCENDIDO”.
7. Su acondicionador de aire ahora está instalado y listo
para ser utilizado. Por favor lea las siguientes
instrucciones antes de intentar utilizar la unidad.
INSTRUCCIONES DE FUNCIONAMIENTO
A. Controles
1. El interruptor de selección tiene ocho posiciones,
incluyendo “APAGADO”. Este interruptor controla la
velocidad del ventilador, la función de calefacción y las
funciones de enfriamiento. Vea la FIG. 15.
2. El termostato controla el encendido y apagado del
FIG. 15
Interruptor de selección
3
2
1
1
2
3
FIG. 16
compresor para temperaturas de enfriamiento entre los
18,5°C y los 32,5°C. Vea la FIG. 16.
Nota: El termostato no controla el calefactor eléctrico opcional si está
instalado.
B. Enfriamiento
Termostato
