37
KUVA 11
Vaihe a
Poista
rei’ityksen
kohdalta
Vaihe b
Poista
rei’ityksen
kohdalta
Vaihe c
Käytä pakatussa
kunnossa
Ylempi
päästöilmajohto
Alempi
päästöilmajohto
Ilmastointilaitteen
takaosa
Ylempi
päästöilmajohto
Ilman laippaa oleva
reuna laitteen
takaosaan

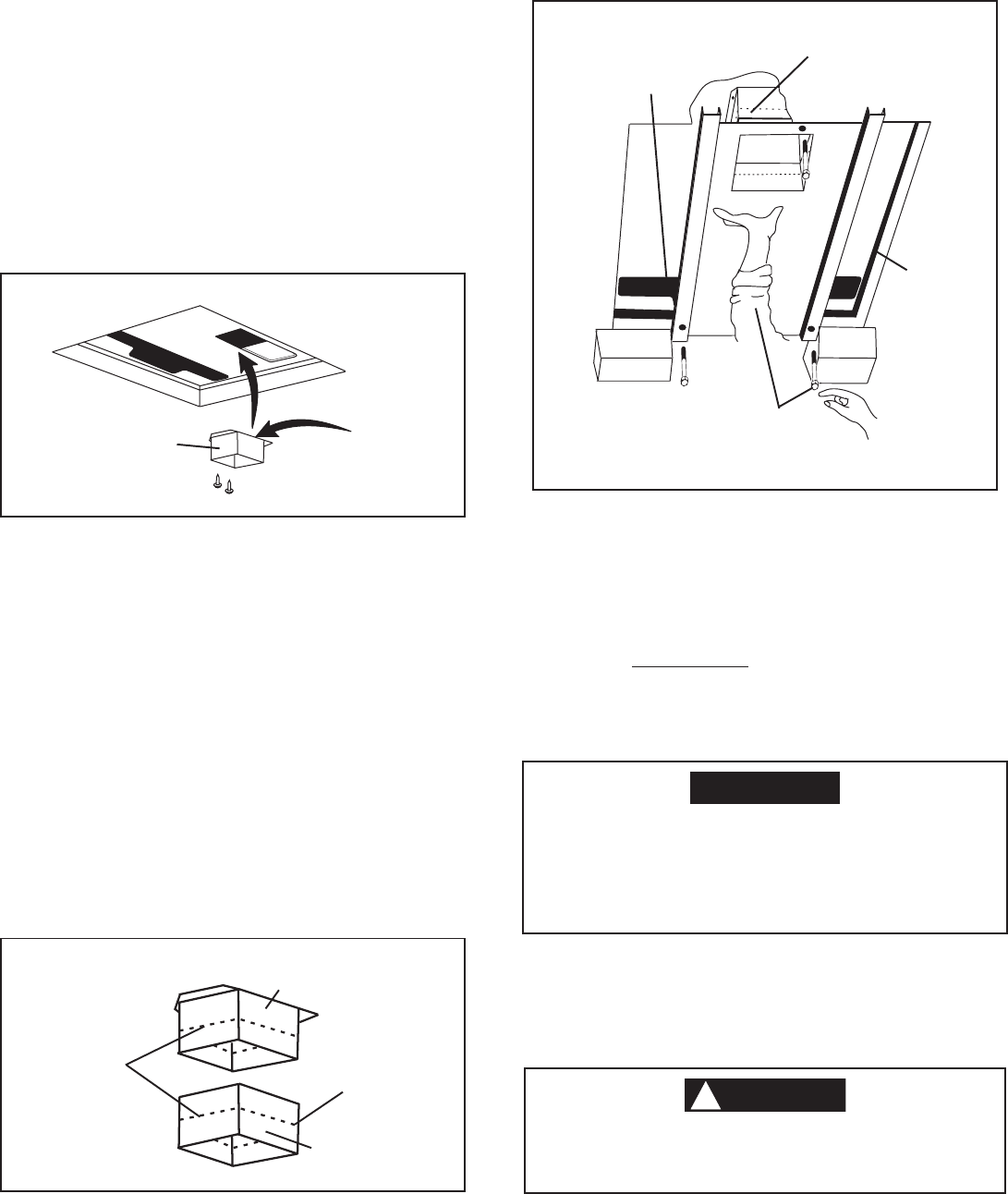

KUVA 10
Jos pultit jäävät löysiksi, katossa ei välttämättä
ole asianmukaista tiivistystä, ja jos niitä kiristetään
liikaa, ilmastointilaitteen pohja tai kattomalline
voivat vahingoittua. Kiristä tässä opaskirjassa
lueteltujen vääntömomenttitietojen mukaan.
KUVA 12
Liu’uta alempi
päästöilmajohto
ylemmän yli
Katon
tiiviste
Pidä katon mallinetta
yhdellä kädellä ja kiinnitä
3 kiinnityspulttia kiristäen sormilla
Ilmastointilaitteen
paluuilma-aukko
Kytke irti 220 - 240 voltin AC. Ellei tätä ohjetta
noudateta, seurauksena voi olla sähköiskun vaara,
joka voi aiheuttaa kuoleman tai vakavan vamman.
4. Sijoita mekaaninen ilmanjakelulaatikko asuntovaunun
sisään. Tämä laatikko sisältää ilmastointilaitteen
kiinnitystarpeet ja sitä käytetään asuntovaunun
sisällä.
Tämä on ulkotyön viimeinen vaihe. Asuntovaunun sisältä
voidaan tehdä pieniä korjauksia haluttaessa.
F. Ilmastointilaitteen asentaminen
1. Poista ilmanottokotelo ja kiinnitystarpeet
pahvikotelosta. Ylempi ilmajohto toimitetaan
kattomallineeseen kuuluvan alemman ilmajohdon
sisällä.
2. Tarkasta oikea linjaus ja säädä laitetta tarpeen
mukaan (Kattotiiviste keskittyy yli 362mm x 362mm
(± 3.2mm).
3. Poista yläkanava kattomallineesta ja sijoita se
puhaltimen ulostulon yli. Katso KUVA 10.
Huomautus: Reunustamaton sivu asennetaan aukon
TAKAOSAA kohti.
4. Käytä kahta (2) teräväkärkistä 10-numeroista
peltiruuvia kiinnittämään ilmajohto pohja-alustaan.
Pohja-alustan alaosassa on reiät näille ruuveille.
5. Kurkota ilmastointilaitteen paluuilma-aukkoon ja
vedä laitteen sähköjohto alas myöhempää liittämistä
varten.
6. Mittaa sisä- ja ulkokaton välinen paksuus:
a. Jos etäisyys on 25mm - 50mm, poista rei’itetyt
kielekkeet sekä ylemmästä että alemmasta
ilmajohdosta. Katso KUVA 11.
b. Jos etäisyys on 50mm - 75mm, poista rei’itetyt
kielekkeet ainoastaan alemmasta ilmajohdosta.
Katso KUVA 11.
c. Jos etäisyys on 75mm - 100mm, asenna johdot
vastaanotetussa kunnossa. Katso KUVA 11.
7. Asenna kattomalline liu’uttamalla alempi johto
ylemmän johdon yli. Katso KUVA 12.
8. Pidä kattomallinetta yhdellä kädellä ja toisella
asenna kolme 150 mm pitkää kiinnityspulttia
mallineen läpi ja pohja-alustaan.
a. Kiristä pultit sormilla ja tarkasta linjaus.
Molemmilla puolilla on oltava samanlevyinen
aukko ja takalaipan on oltava tiiviisti kattoaukkoa
vastaan.
b.
TASAISESTI kiristä kolme pulttia
vääntömomenttiin 4.5 - 5.5 NM (Newtonmetriä).
Tämä puristaa kattotiivisteen noin 13 mm:iin.
Pultit ovat itselukkiutuvia, joten niitä ei
tarvitse kiristää liikaa.
G. Virtalähteen liittäminen ilmastointilaitteeseen
Tärkeää: Sähköasennus on annettava pätevän
asentajan tehtäväksi. Joillakin alueilla heidän on oltava
valtuutettuja.
!
