18
1. U kunt direct in de verdeeldoos bedraden voor een
permanente aansluiting of een aangespoten stekker in de
verdeeldoos bedraden voor een insteekaansluiting.
a. In geval van een permanente aansluiting: Leid de
stroomtoevoerleiding, die eerder op de dakopening
werd geïnstalleerd, in de verdeeldoos op de
plafondcontourplaat. Sluit aan zoals aangegeven
onder 2.
b. In geval van een insteekaansluiting: Leid
de elektrische toevoerleiding (zie hoofdstuk
“D. Bedradingsvereisten”) naar een volgens de
wettelijke bepalingen geïnstalleerd stopcontact, dat
zich het verst van de verdeeldoos bevindt aan het
eind van de dakopening.
Belangrijk: Steek de aangespoten stekker niet in
het stopcontact voordat de airconditioner volledig is
geïnstalleerd en u klaar bent om de werking te controleren.
(Gebruiksaanwijzingen)
• Leid de aangespoten stekker van het
stopcontact in de verdeeldoos en zorg ervoor
dat u de overtollige lengte van het snoer niet
oprolt om de luchtstroom niet te blokkeren.
Plaats de stekker in het aansluitblok (zie 2).
2. Verbind de stroomtoevoerleiding met de airconditioner in
het aansluitblok van de verdeeldoos. Sluit wit op wit, zwart
op zwart en groen op groen of de onbedekte koperdraad
aan (L, N resp.
).
3. Span de trekontlasting op de stroomtoevoerleiding aan
om alles goed op zijn plaats te houden. Knel geen
draden af en sluit ze niet kort.
NB: Indien eventueel een elektrische kachel moet worden
geïnstalleerd, dan is het nu het moment om dat te doen. U vindt
installatie-instructies bij de elektrische kachel.
4. Duw het overtollige snoer voorzichtig in de verdeeldoos
en bevestig er het deksel op met de twee meegeleverde
stompe schroeven.
5. Plaats de elektrische leiding van de bovenste eenheid
in de overeenkomende connector van de schakelkast.
Zie FIG. 13.
6. Wikkel de draad rond de connector(s) zodat hij tijdens
het gebruik niet kan loskomen.

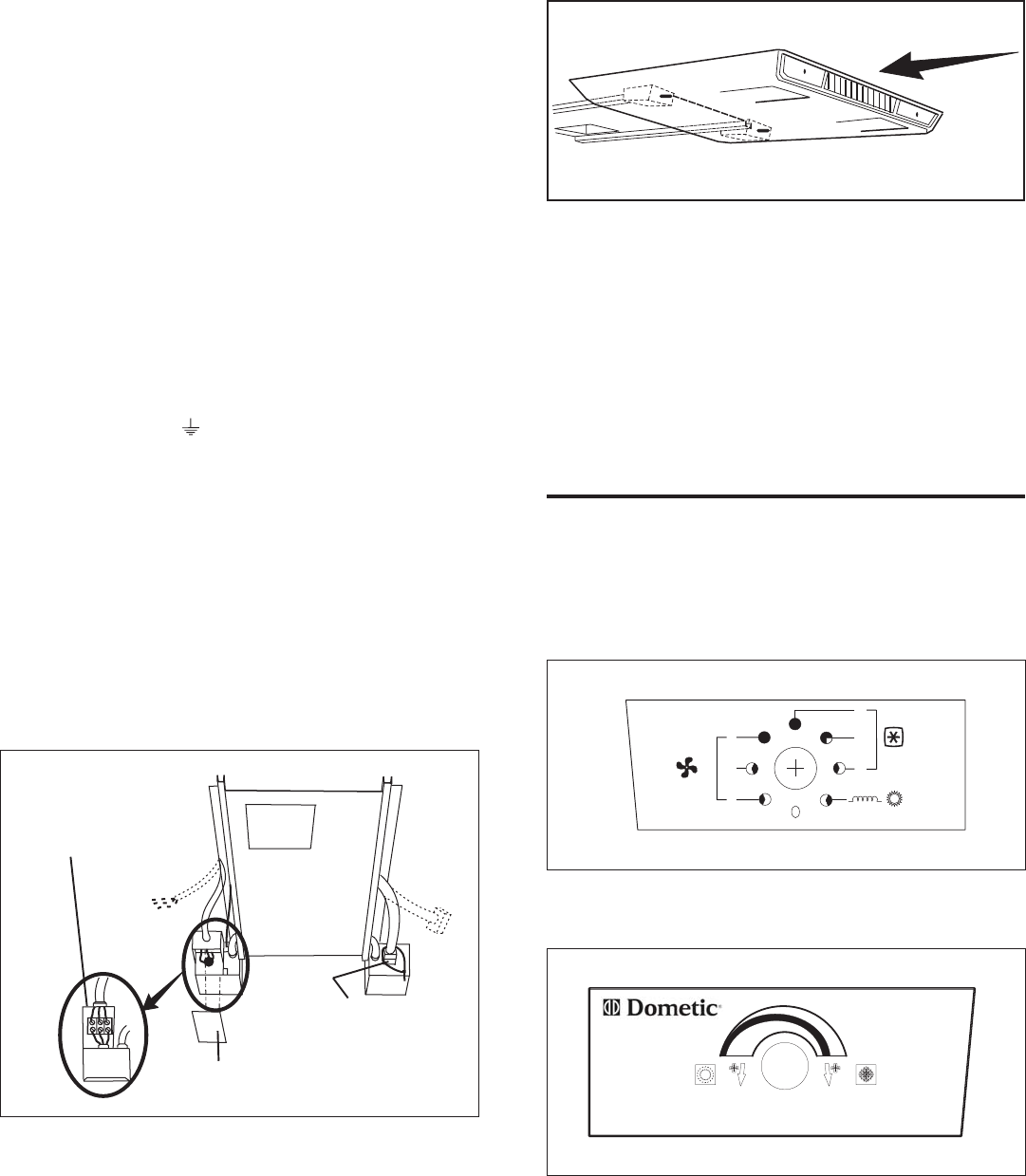

FIG. 13
Leid
stroomtoevoerdraad
door Romex-connector
Plaats leiding in
schakelkast en
bevestig met draad om
loskomen te vermijden
Plaats
deksel
H. Installatie van de luchtdistributiekit
1. Verwijder de twee retourluchtroosters en -filters.
2. Schuif de voorzijde van de luchthapper over de
schachten van de thermostaat en de keuzeschakelaar.
Zie FIG. 14.
FIG. 14
Schuif luchthapper over bedieningselementen
3. Plaats vier schroeven door openingen in de
luchthapper in de voorgeponste gaten van de
plafondcontourplaat.
4. Monteer de retourluchtroosters en -filters door ze
gewoon op hun plaats te duwen.
5. Plaats de twee meegeleverde knoppen op de uiteinden
van de schachten van de thermostaat en de
keuzeschakelaar.
6. De stroomtoevoer naar de airconditioner mag nu
INgeschakeld worden.
7. De airconditioner is nu geïnstalleerd en gebruiksklaar.
Lees echter de volgende instructies voordat u het
apparaat doet draaien.
GEBRUIKSAANWIJZINGEN
A. Bedieningsorganen
1. De keuzeschakelaar heeft acht posities, waaronder
“UIT”. Hij regelt de snelheid van de ventilator,
de verwarming en de koeling. Zie FIG. 15.
FIG. 15
Keuzeschakelaar
3
2
1
1
2
3
FIG. 16
2. De thermostaat regelt de werking van de compressor
(AAN/UIT) bij koeltemperaturen van 18,5 tot 32,5 °C.
Zie FIG. 16.
NB: De thermostaat regelt niet de elektrische kachel, indien deze in
de caravan werd geïnstalleerd.
Thermostaat
