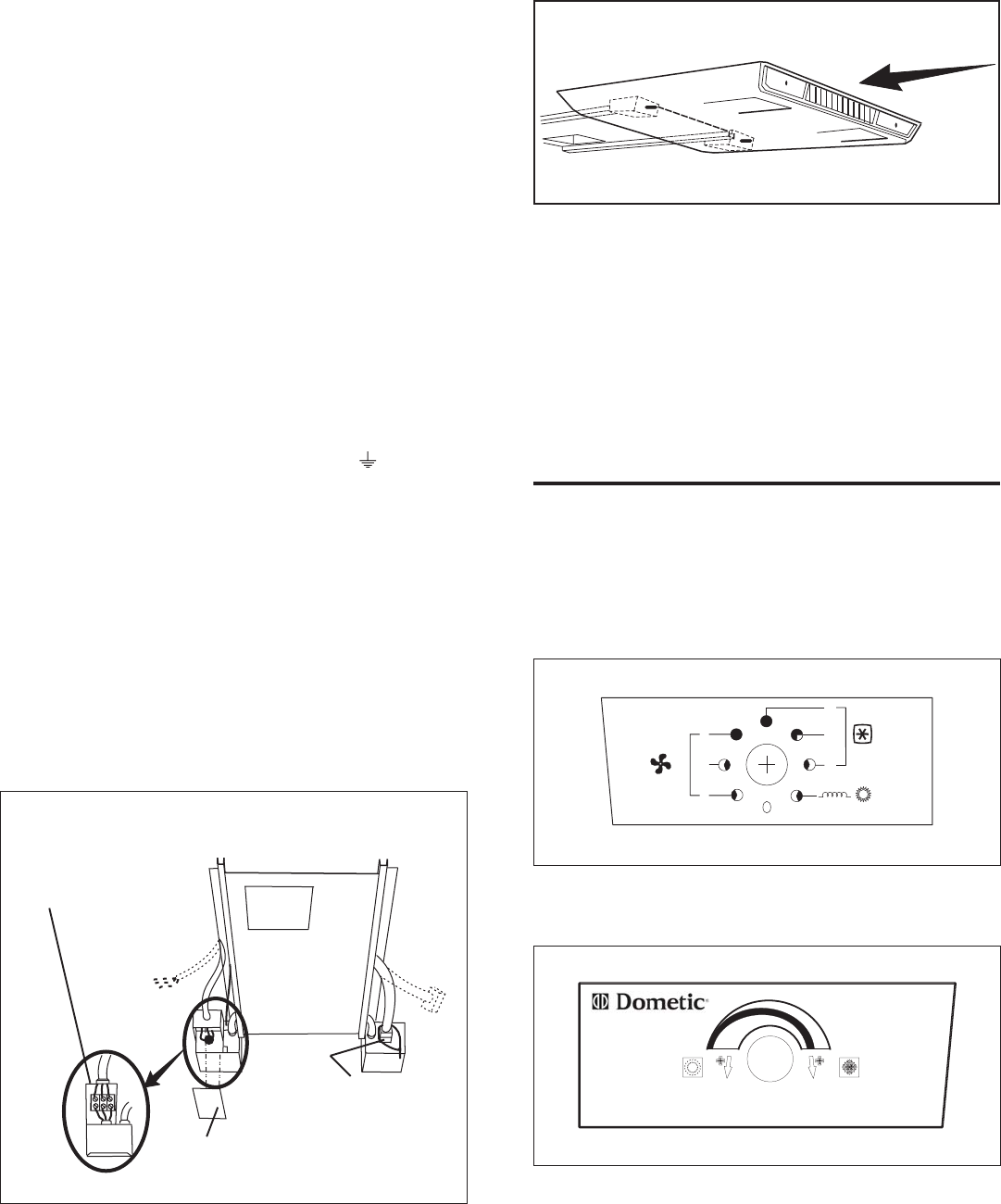

FIG. 13
Før strømforsyningsledningen
gjennom en
kabelgjennomføring
Plasser kabelrøret
i bryterboksen og
fest den med en
trådforbindelse for å
hindre at den fjernes
Fest
dekslet
FIG. 14
Skyv luftkassen over kontrollene
FIG. 15
Valgbryter
3
2
1
1
2
3
FIG. 16
Termostat
1. Du kan enten koble ledningen til koblingsboks for en
fast tilkobling, eller koble en ledning med påstøpt
støpsel til koblingsboksen for en innstikkstilkobling.
a. For en fast tilkobling: Før strømforsynings-
ledningen som allerede er installert i takåpningen
til koblingsboksen på takmalen. Koble til som
beskrevet i paragraf 2.
b. For en innstikkstilkobling: Bruk strømforsynings-
ledningen nevnt i “D. Nødvendig kabling” og
legg den til strømuttaket som er montert i
samsvar med gjeldende lover ved takåpningen
lengst vekk fra koblingsboksen.
Viktig: Ikke plugg inn støpselet før du har montert
klimaanlegget helt og er klar til å foreta en
funksjonskontroll. (Bruksanvisningen)
• Før ledningen med påstøpt støpslet fra
strømuttaket til koblingsboksen og sørg for
at oppkveilet overflødig ledning ikke hindrer
luftstrømmen. Koble støpselledningen til
koblingsklemmen som beskrevet i
paragraf 2.
2. Koble strømforsyningsledningen til klimaanleggets
koblingsklemme montert i koblingsboksen. Koble
hvit til hvit, svart til svart og grønn til grønn, eller bar
kobberledning (henholdsvis L. N. og ).
3. Trekk til strekkavlastningen rundt
strømforsyningsledningen for at den festes godt.
Vær forsiktig å ikke klem ledningene slik at de
kortslutter.
Merknad: Hvis det skal monteres en varmeovn som en del
av anlegget, bør den monteres nå. Monteringsanvisningene
levers sammen med varmeovnssettet.
4. Skyv varsomt all overflødig ledning inn i
koblingsboksen og fest dekslet på boksen med de
to medfølgende butte skruene.
5. Sett kabelrøret fra den øvre delen inn i den tilpassende
koblingen på bryterboksen. Se FIG. 13.
6. Fest en trådforbindelse rundt koblingen(e) for å
hindre at de(n) fjernes under service.
H. Montering av luftfordelingsboks
1. Ta ut de to returluftgrillene og filtrene.
2. Før forkanten av luftkassen over termostat- og
valgbrytertappene. Se FIG. 14.
3. Fest fire skruer gjennom benene i luftkassen og inn
i hullene i takmalen.
4. Monter returgrillen og filtrene ved å skyve dem på
plass.
5. Sett på de to medfølgende knottene på endene til
termostat- og valgbrytertappene.
6. Nå kan klimaanleggets strømforsyning slås på
“PÅ”.
7. Klimaanlegget er nå ferdig installert og klart for bruk.
Du bør lese følgende bruksanvisninger før du bruker
enheten.
BRUKSANVISNING
A. Reguleringer
1. Valgbryteren har åtte stillinger, medregnet “AV”.
Denne bryteren regulerer viftehastigheten samt
varme- og kjølemodusene. Se FIG. 15.
2. Termostaten reguler bruken av kompressoren
for å kjøle temperaturen ned til mellom 18,5 °C og
32,5 °C. Se FIG. 16.
Merknad: Termostaten styrer ikke enhetens varmeovn, om
det er montert en slik enhet.
