116

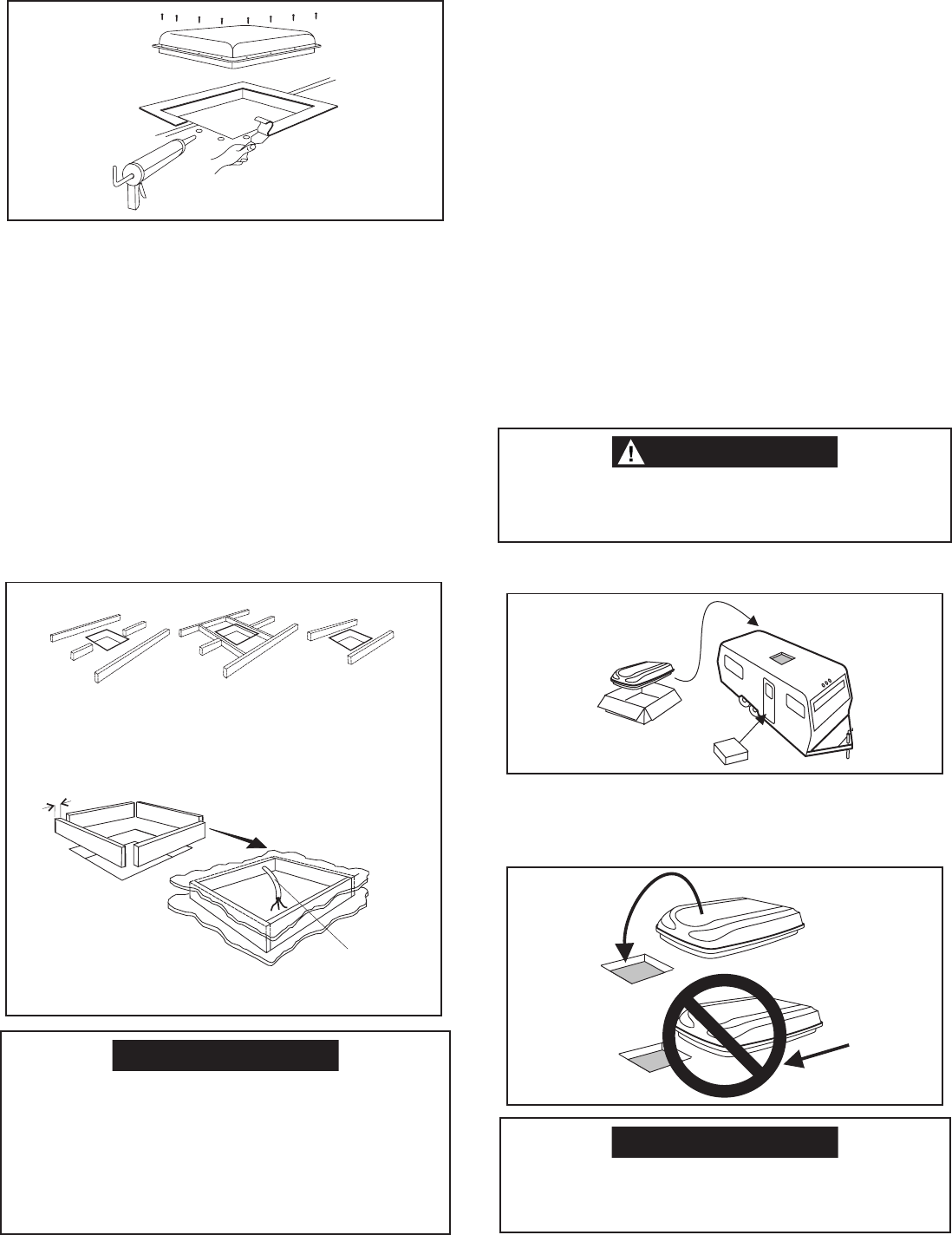

BILD 6
BILD 7
Kapa inte
takkonstruktionen
eller taksparrar
Bra -
Taksparrarna
stöds av
tvärgående
balkar
Bra lokalisering -
Mellan taksparrar
Ramöppning så att
den inte kollapsar när
du bultar fast enheten
Lämna plats
för elledningar
Min. 375 mm
vid öppningens
framsida
Min. 25 mm
d. Om öppningen är större än 362 mm x 362 mm
(± 3.2 mm), är det nödvändigt att minska
öppningen till 362 mm x 362 mm (± 3.2 mm).
e. Om öppningen är mindre än 362 mm x 362 mm
(± 3.2 mm), måste den förstoras.
3. Ny öppning (Installation annan än takventilationen)
a. Markera en 362 mm x 362 mm (± 3.2 mm) stor
fyrkant och såga försiktigt ut öppningen.
b. Använd taköppningen som guide och såga ut
ett liknande hål i taket.
c. Öppningen som skapas måste infattas för att
tillhandahålla tillräckligt stöd och förhindra att
luft leds ut genom hålet i taket. Virke på 25 mm
tjocklek eller mer måste användas. Kom ihåg
att göra ett hål för elledningar vid öppningens
framsida. Se bild 7.
Det faller på installatörens ansvar att säkerställa
att husvagnens tak klarar av att bära
luftkonditioneringssystemet. Skapa aldrig en bula
på taket där vatten kommer att samlas. Vatten som
samlas runt luftkonditioneraren kan läcka in i
interiören och orsaka skador på produkten och
husvagnen.
D. Sladdkrav
1. 220 - 240 VAC försörjningsledning
Dra en kopparsladd 1 mm
2
, med jord, 220 - 240 VAC
försörjningsledning från den tidsfördröjda säkringen
eller kretsbrytarboxen till taköppningen.
a. Denna försörjningsledning måste finnas på
framsidan av öppningen på 362 mm x 362 mm
(± 3.2 mm).
b. Ström MÅSTE finns på en separat 10 Amp
tidsfördröjd säkring eller HACR-kretsbrytare.
c. Se till att minst 375 mm extra ledning går in i
taköppningen. Detta säkerställer enkel
anslutning vid kopplingsboxen.
d. Sladdarna måste överensstämma med alla
nationella lokala sladdvillkor och/eller -regler.
e. Använde en stålmuff och en skyddshysla eller
liknande metoder för att skydda sladden när
den går in i öppningen.
E. Placera luftkonditioneringen på taket
Denna enhet väger cirka 45 kg. För att förhindra
ryggskada använder du en mekanisk hiss för att
placera luftkonditioneraren på taket.
BILD 8
Skjut inte enheten. Detta kan skapa takpackningen
som är fäst på bottnen och kan skapa en installa-
tion som läcker.
BILD 9
FRAMSIDA
1. Ta ut luftkonditioneringen ur kartongen och släng
kartongen. Se bild 8.
2. Placera luftkonditioneringen på taket.
3. Lyft och placera enheten över den förberedda
öppningen med packningen på enheten som guide.
Se bild 9.
FÖRSIKTIGHET
FÖRSIKTIGHET
FÖRSIKTIGHET
