e. Saque los cuatro pernos de cada tanque,
localizados detrás del tapón de sombrerete en
cada esquina. Consulte la Figura 9.
f. Levante los tanques de la lavadora extractora.
2. Desmontaje del conjunto de bombas:
a. Saque las abrazaderas de la manguera del
distribuidor que conecta el distribuidor de
bomba con la válvula de desagüe localizada
en la parte posterior de la lavadora extractora,
a la derecha del conjunto de bombas. Consulte
la Figura 9.
b. Desenrosque del alojamiento de control del
sistema de ahorro de agua (localizado en la
parte posterior de la lavadora extractora) las
dos piezas de desconexión eléctrica rápida de
los motores de bomba.
c. Saque las dos mangueras negras largas
conectadas a los tanques de agua. Consulte la
Figura 9.
d. Saque el conjunto de bombas y colóquelo a un
lado.
3. Ubicación de la lavadora extractora en su
posición definitiva y fijación mediante pernos:
Consulte las instrucciones de fijación mediante
pernos en la sección Instalación mecánica.

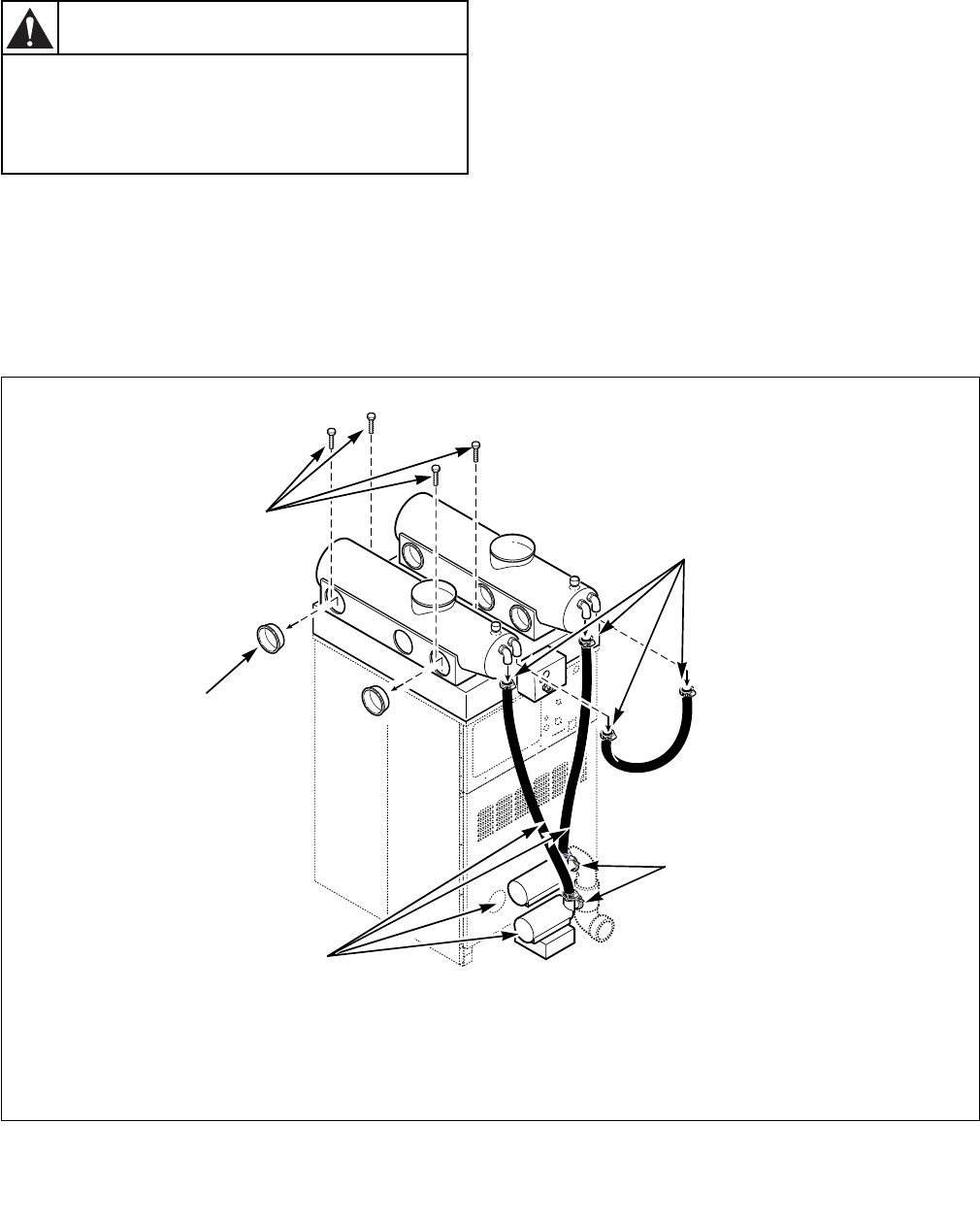

Figura 9
Tenga mucho cuidado al retirar los tanques.
Para evitar daños, coloque siempre los
tanques sobre una superficie nivelada con
acceso para limpieza por encima.
PRECAUCIÓN
Q008I
1 Pernos de esquina de los tanques (4 por tanque) 4 Conjunto de bombas
2 Abrazaderas de manguera en codos 5 Tapón de sombrerete
3 Abrazaderas de manguera en distribuidor
Q008I
3
2
1
4
5
