Instalación
F232122 (SP)
44
7. Baje con cuidado la sección superior sobre los
lados de la estructura. Inserte los ocho pernos de
la sección superior, y los cuatro pernos de la
barra de soporte de la estructura. Coloque las
tuercas correspondientes y apriételas bien.
8. Nivele la sección superior y los lados de la
estructura. Alinéelos con la lavadora extractora.
NOTA: La lavadora extractora y el WSS no deben
hacer contacto en ningún punto. Si es necesario
elevar la máquina para apretar los pernos, el WSS
deberá elevarse también a una altura equivalente.
9. Apriete las tuercas y arandelas de montaje para
asegurar la estructura al piso.

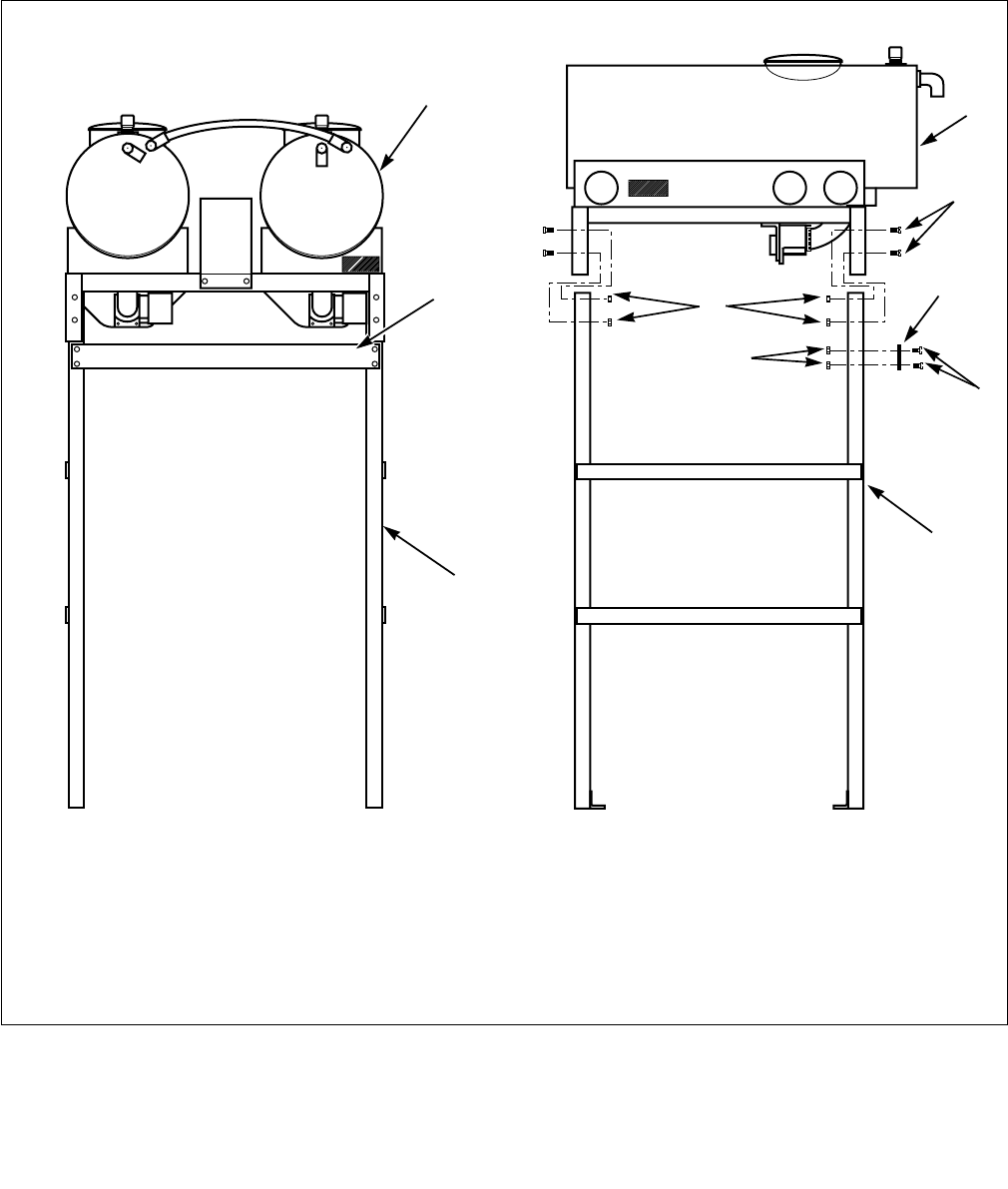

Figura 3
Q042I
1 Sección superior 5 Tuercas de la sección superior
2 Barra de soporte de la estructura 6 Tuercas de la barra de soporte de la estructura
3 Lados de la estructura 7 Pernos de la barra de soporte de la estructura
4 Pernos de la sección superior
Con la sección superior desmontadaCon la sección superior instalada
Vista lateralVista posterior
1
2
3
4
5
6
7
1
2
3
