Centro de Comando Remoto Cabeamento | pt 35
Bosch Security Systems, Inc. Manual de Instalação e Operação F.01U.078.098 | 3.0 | 2011.11
4.3 Instalação Embutida
5 Cabeamento
5.1 Distância do Cabeamento do Circuito do Barramento de
Opções
Use um cabo com quatro condutores de 18 AWG (0,8 mm
2
) ou de capacidade superior para
conectar os dispositivos do Barramento de Opções ao FACP. O comprimento total do cabo
conectado aos terminais do Barramento de Opções não deve exceder os 1.219 m (4.000 pés),
independentemente da bitola do cabo usada.
O comprimento máximo entre quaisquer dos dispositivos e os terminais do painel depende do
consumo de corrente verificado no ramal ao qual o dispositivo está conectado. O consumo de
corrente em um ramal específico pode ser achado somando os consumos individuais de cada
dispositivo conectado ao ramal. Consulte o Manual de Instalação e Operação do FPA-1000 (P/N
F.01U.173.607) para obter os cálculos detalhados do comprimento do cabo.
5.2 Conexões do Cabeamento
O FMR-1000-RCMD é alimentado pelas seguintes saídas de alimentação do FPA-1000:
– Alimentação de 12 Vcc (Barramento de Opções)
– Saída de alimentação auxiliar não filtrada FWR de 24 V
ou fonte de alimentação externa certificada pela UL com conexão à terra de referência comum
com FPA-1000:
– Alimentação de 12 Vcc
– Alimentação de 24 Vcc.
Para conectar o FMR-1000-RCMD:
1. Desligue a alimentação do painel de controle.
2. Encaminhe o cabeamento do FACP para os indicadores.
Para instalação embutida, use
uma caixa adequada de
instalação elétrica. Consulte a
Figura 4.3 para selecionar os
furos de instalação.
Antes de instalar a unidade, siga
as instruções na
– Secção 6 Inserindo a
Máscara do Idioma na
Página 37
– Secção 7 Definição do
Endereço na Página 37
– Secção 5 Cabeamento na
Página 35.

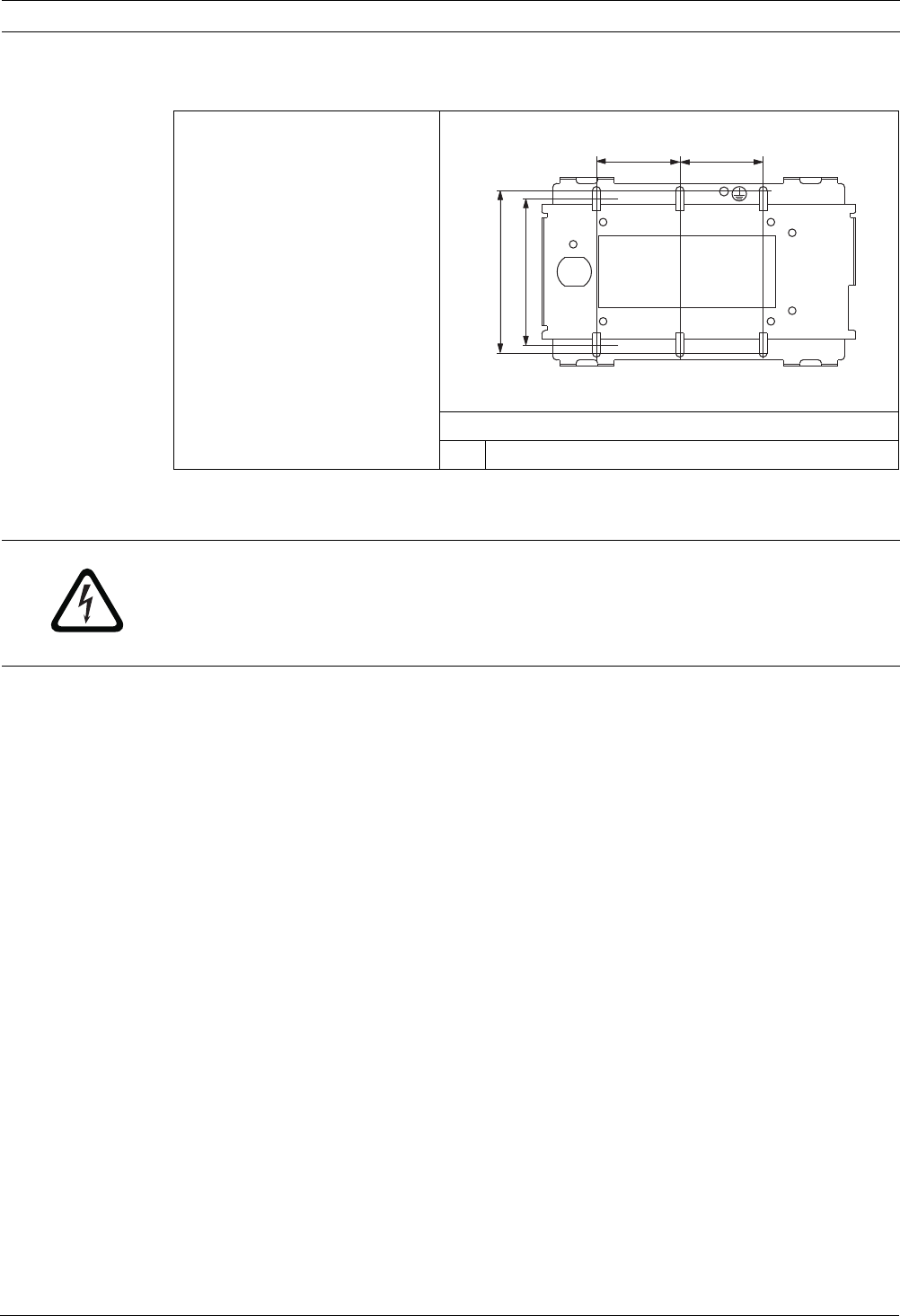

Figura 4.3 Instalação Embutida
Legenda
1 Furos para instalação embutida
111
111
3.54 in. (90 mm)
3.19 in. (81 mm)
1.82 in.
(46 mm)
1.82 in.
(46 mm)
PERIGO!
Perigo de explosão e queimaduras. Não curto-circuite os terminais.
Conexões incorretas podem resultar em danos na unidade e danos pessoais.
Antes de efetuar uma manutenção neste equipamento, desligue todas as conexões de
alimentação.
