Reference, Installation, and Operations Manual Section 3: Installation
3-9000-743 Rev S June 2013
Series 100 Plus Option Board Analog Input switch settings 85

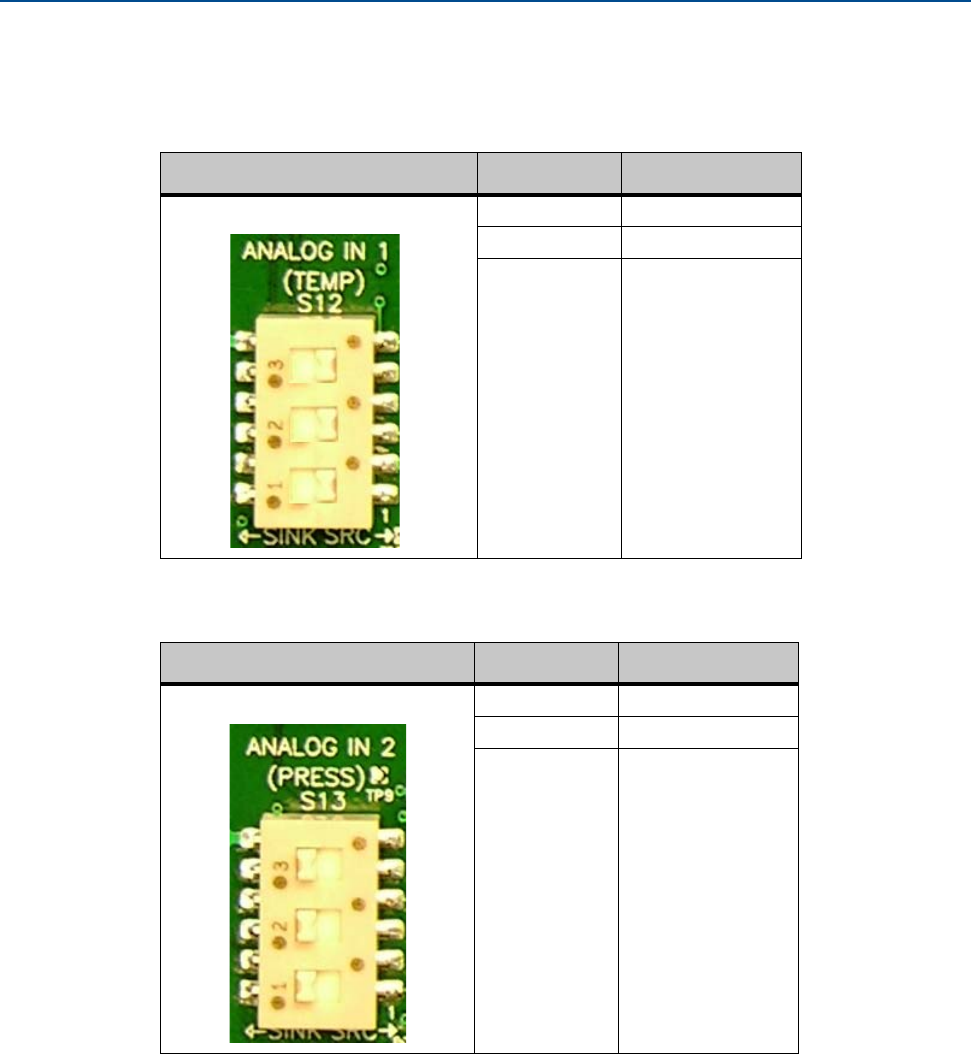

Table 3-40 Series 100 Plus Option board Analog In 1 temperature source setting
Board Switch Position
Series 100 Plus Option Board S12-1 SRC
S12-2 SRC
S12-3 SRC
Table 3-41 Series 100 Plus Option board Analog In 2 pressure sink setting
Board Switch Position
Series 100 Plus Option Board S13-1 SINK
S13-2 SINK
S13-3 SINK
