12427(F)-2-0903
Page 15
Guide de détection des défectuosités pour le système
"Smart Valve"
Note: Avant que les défectuosités apparaissent,
familiarisez-vous avec les séquences de
defonctionnement.

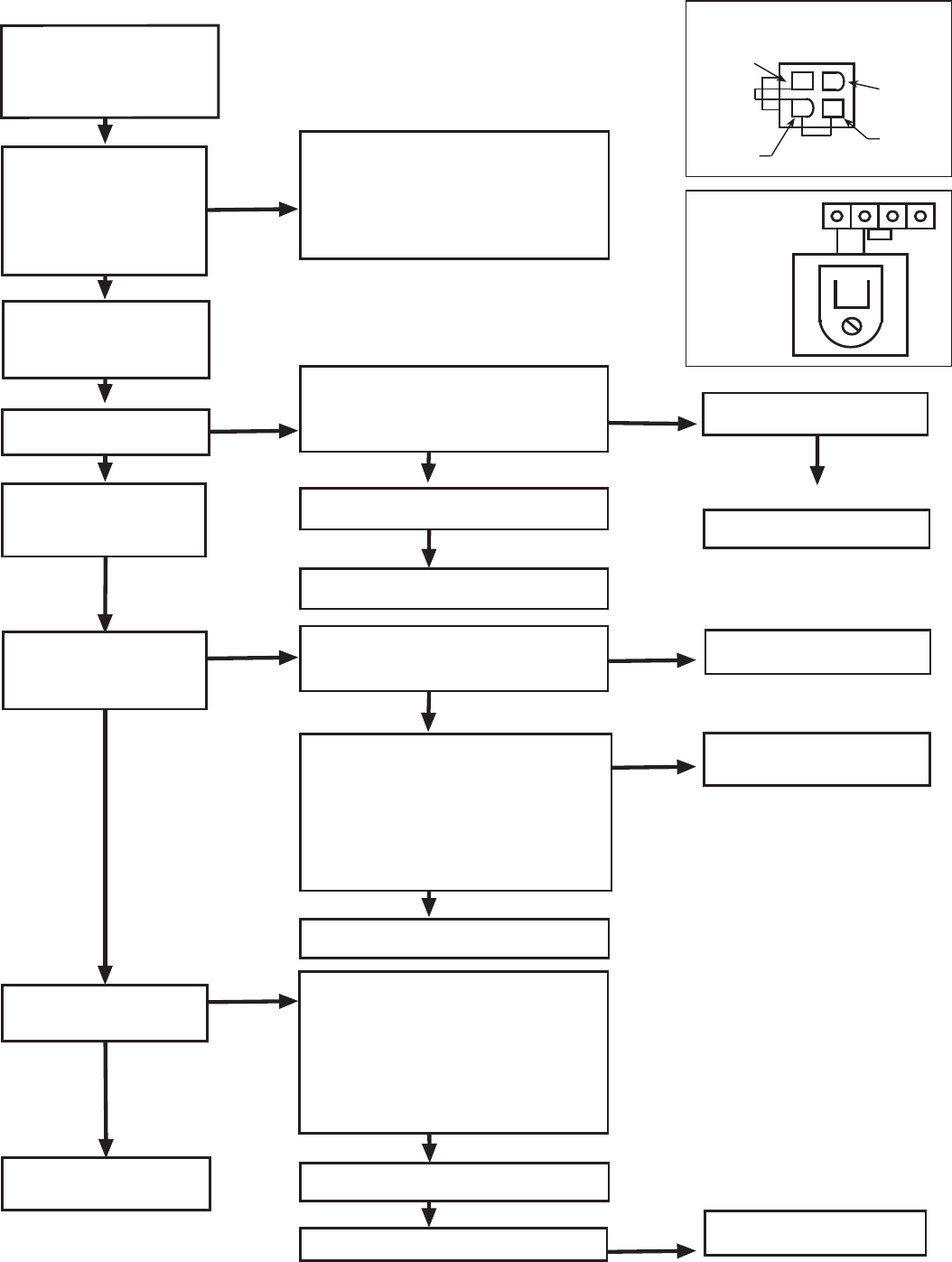

Guide de Détection des Défectosités pour le Système IP
NON
NON
NON
OUI
OUI
NON
• Fermer l'Alimentation de Gaz
• Débrancher le Harnais du
Système de Contrôle
• Régler le Thermostat pour un
Appel de Chaleur
Brancher le harnais dans le
Contrôle de la "SmartValve"
Attendre pour le Délai de la
Vérification Interne (SV9501)
L'Allumeur se Réchauffe et
Rougit
Le Système est Correct
La Soupape Principale
s'Ouvrira et le Brûleur
Principal s'Allumera
• Ouvrir l'Alimentation de
Gaz
• Le Brûleur de la Veilleuse
s'Allumera
Vérifier que le Harnais de
Contrôle ait le bon Voltage
(Voir Graphique A - Voltage
doit être 24V Entre
Thermostat et Commun 24V,
et 24V Entre Commun 24V
et sous Tension 24V.)
Rebrancher le câble du brûleur de la Veilleuse
• Vérifier si le Flot de Gaz de la Veilleuse est
Bon. Attendre pour s'Assurer que le Tuyau
de Gaz de la Veilleuse est Purgé
Remplacer Allumeur/Ensemble de la Tige de
la Flamme
Note: L'Allumeur Arrêtera son
Cycle et Recommencera une
Fois Durant les 90 Secondes
d'Essai d'Allumage
Faire le Cycle Thermostat Fermé et Remettre
en Marche
Le Brûleur Principal s'Allume
• Vérifier que la Flamme de la Veilleuse ait
un Bon Contact avec la Tige de la Flamme
du Brûleur de la Veilleuse
• Vérifier que les Connections électriques
Soient Bonnes à Travers le Tuyau de la
Veilleuse
• Si les Deux ci-dessus sont Bons, Remplacer
Allumeur/Tige de la Flamme
• Mesurer le voltage entre les conducteurs de
la commande de la "Smart Valve" sous
tension 24V et commun 24V. Doit mesurer
au moins 19.5VAC avec l'allumeur en
fonction. Voir graphique A pour identifier
les bons conducteurs. Cette vérification doit
être faite lorsque la commande de la "Smart
Valve" est connecté et l'allumeur en fonction.
Débrancher le Câble du Brûleur de la
Veilleuse. Mesurer le Voltage de la
"SmartValve" HSI élément de Sortie
(Voir Graphique B) Nominal 24V
OUI
NON
NON
NON
NON
OUI
OUI
OUI
OUI
Vérifier
• Le Pouvoir de la Ligne de Tension
• Le Transformateur à Basse Tension
• Le Contrôle de Fin de Course
• Le Thermostat
• L'Installation électrique
Départ
Remplacer Allumeur/Ensemble de la Tige de
la Flamme
Graphique A
Thermostat
24Volt
24
Volt
Commun
24 Volt
24
Volt
Sous
Tension
24 Volt
Sortie
EFT
Vue de l'extrémité
des connecteurs de
l'harnais de contrôle
Graphique B
Borne
HSI
Remplacer la Commande de la
"Smart Valve"
Rebrancher le Câble du Brûleur
de la Veilleuse
Remplacer la Commande de la
"Smart Valve"
Vérifier Transformateur et la
Ligne d'Alimentation de Volt
Remplacer la Commande de la
"Smart Valve"
