12427(F)-2-0903
Page 4
ATTENTION: L’air de combustion ne doit pas provenir d’un espace
chauffé lequel inclus des ventilateurs soufflants, foyers ou d’autres
appareils qui peuvent produire une pression négative dans l’espace.
furnace
opening
confined
space

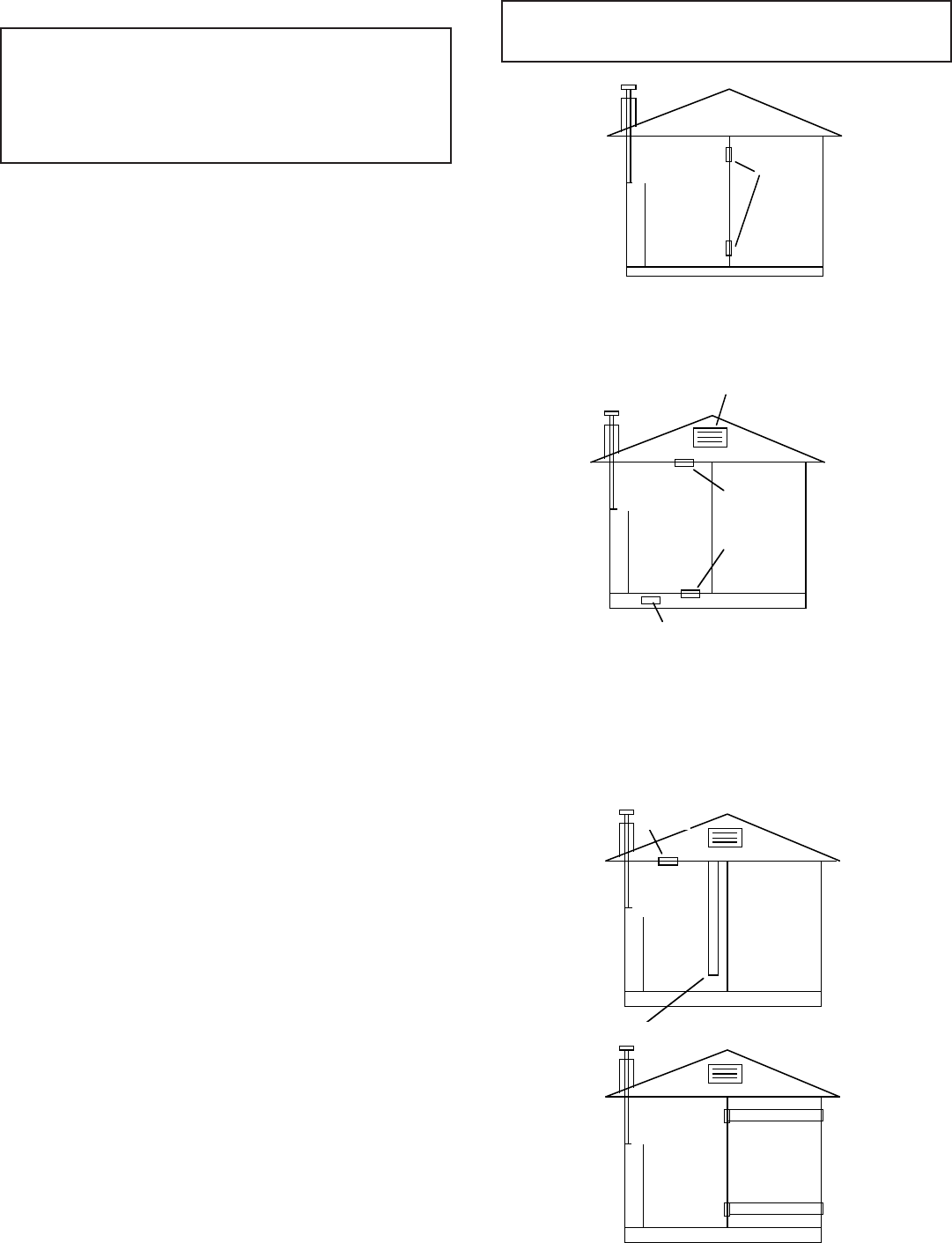

Figure 1
Air Extérieur
L’entrée et la sortie d’air peuvent être apportées dans l’espace restreint par
des ouvertures dans un grenier ventilé et une cave ventilée.
furnace
outlet air
inlet air
attic ventilation louvers
crawl space ventilation louvers
Figure 2
Espace Restreint
Air Extérieur Utilisant des Conduits Verticaux ou Horizontaux
Si l’air de combustion est pris à l’extérieur par des conduits verticaux, les
ouvertures et les conduits doivent avoir un espace libre minimum de 1"
2
(6.5cm
2
) par 4,000 Btuh d’entrée totale pour l’appareil. Dans les installa-
tions prenant l’air de combustion d’un grenier ventilé, les deux conduits
d’air doivent s’allongé au-dessus de l’isolation du grenier.
furnace
outlet air
inlet air ends one foot above floor
vertical
furnace
inlet air duct
outlet air duct
horizontal
Figure 3
Air de Ventilation et de Combustion
ATTENTION: Danger pour des dommages à la propriété, des
blessures ou la mort, ce radiateur et d’autre sorte d’appareil au gaz
doivent avoir assez d’air frais pour permettre une bonne combustion
et une bonne ventilation des gaz d’échappement. La plupart des
maisons exigera que l’air extérieur soit accessible. Ne tirez pas de
l’air venant d’un environnement malsain comme un atelier ou une
chambre à lavage.
Les exigences pour pourvoir pour l’air de combustion et de ventilation
sont inscrites dans les Codes du National Fuel Gas NFPA 54/ANSI
Z223.1 (au Canada - CAN/CGA B149).
Note: Les exigences d’air pour le fonctionnement des ventilateurs
soufflants, les systèmes de ventilation pour les cuisines, les sécheuses,
foyer et tout autre installation de combustion ou de ventilation qui sont
utilisés dans le même espace, doivent être mis en considération lorsque
vous déterminez les exigences pour l’air de combustion.
Ouvertures et Conduits pour l’Air de Ventilation
En déterminant l’espace libre que vous aurez besoin, vous devrez prendre
en considération les conséquences d’obstruction des volets, grilles ou
moustiquaires qui protègent les ouvertures.
— Si un moustiquaire est utilisé pour recouvrir les ouvertures, les mailles
ne doivent pas être plus petites que 6mm.
— Utilisez l’espace libre du volet ou de la grille pour déterminer la
grandeur de l’ouverture exigée pour fournir l’espace libre spécifié. Si
vous ne connaissez pas l’espace libre, mettez un espace libre de 20%
pour le bois et un espace libre de 60% pour un volet ou une grille en
métal.
— Les conduits doivent avoir les mêmes espaces représentés que les
espaces libres des ouvertures à lesquelles ils sont branchées.
— Les dimensions minimum pour les conduits d’air ne doivent pas être
moins que 3" (76mm).
Installation dans un Espace Ouvert
Un espace ouvert est un espace incluant toutes les pièces qui ne sont pas
séparées par des portes et avec un volume plus grand que 50 pied cube par
1,000 Btuh d’un débit d’entrée combiné pour tous les appareils lesquels
tirent de l’air de combustion de ces pièces. Par exemple, un espace
incluant un chauffe-eau évalué à une entrée de 40,000 Btuh et un radiateur
évalué à 40,000 Btuh exigera un volume de 4,000 pied cube (50 x (40+40)
= 4,000) pour être considéré comme un espace ouvert. Si l’espace a un
plafond de 8' (244 cm), la surface de plancher de l’espace doit être de 500
pied cube. En général, particulièrement dans les vieilles maisons, un
radiateur qui sera installé dans un espace ouvert, n’exigera pas d’air
extérieur pour la combustion. Cependant, dans une maison récemment
construite dont l’isolation est très bonne, l’air extérieur peut être nécessaire
pour assurer une bonne combustion.
Installation dans un Espace Restreint
Un espace restreint est un espace avec un volume plus petit que 50 pied
cube par 1,000 Btuh d’un débit d’entrée combiné pour tous les appareils
lesquels tirent de l’air de combustion de ces pièces. Des petits espaces
comme des salles d’exercice sont des espaces restreints. Les radiateurs
qui sont installés dans des espaces restreints lesquels alimentent d’air
chaud des espaces à l’extérieur de ceux-ci, doivent tirer l’air de retour à
l’extérieur de l’espace et à travers des conduits d’air de retour qui seront
très étanches. Un espace restreint doit avoir deux ouvertures dans cet
espace pour l’air de combustion. Une ouverture ne doit pas être à plus de
12" (30.5 cm) du plafond et l’autre ne doit pas être à plus de 12" (30.5 cm)
du plancher. La grandeur exigée pour ces ouvertures est déterminée selon
que vous utilisez l’air intérieur ou extérieur pour supporter la combustion,
la méthode par laquelle l’air est acheminé à l’espace (conduit vertical ou
horizontal) et par le débit d’entrée total de tous les appareils dans cet
espace. Voir Figure 1.
Air Total Venant de l’Intérieur - Espace Restreint
Si l’air de combustion vient de l’espace chauffé, chacune des deux
ouvertures doit avoir un espace libre d’au moins un pouce carré par 1,000
Btuh de débit d’entrée de tous les appareils dans l’espace restreint, mais
pas moins que 100"
2
(645cm
2
) d’espace libre.
Par exemple: pour un radiateur de 40,000 Btuh, seulement dans un espace
restreint, chaque ouverture doit avoir un espace libre de 100"
2
(645cm
2
).
RADIATEUR
ESPACE
RESTREINT
OUVERTURE
VOLET DE VENTILATION DU GRENIER
SORTIE D’AIR
ENTRÉE D’AIR
RADIATEUR
VOLETS DE VENTILATION DE LA CAVE
CONDUIT POUR
LA SORTIE
D’AIR
RADIATEUR
RADIATEUR
ENTRÉE D’AIR VERTICALE FINIT 1' (30.5cm) AU-DESSUS DU PLANCHER
CONDUIT POUR
L’ENTRÉE D’AIR
SORTIE D’AIR
