12427(F)-2-0903
Page 7
arrière pour former un carré. Percer un trou pilote à l’intérieur du
carré que vous avez tracé sur la paroi extérieure arrière. Enlever la
feuille de métal à l’intérieur du carré que vous avez tracé, avec des
ciseaux à métal ou un outil comparable.
3. Enlever les (4) vis # 8 x 3/8" (9mm) qui attachent la plaque de
fermeture de la paroi intérieure, à la paroi intérieure.
4. Insérer l’écran protecteur à travers la paroi extérieure arrière et
l’arrière de la paroi intérieure. L’écran protecteur sera devant la
paroi intérieure arrière et derrière les tuyaux de la chambre de
combustion. Aligner les trous libres de l’écran protecteur avec les
trous de vis de la paroi intérieure arrière. Attacher l’écran protecteur
à la paroi intérieure arrière avec (2) vis # 8 x 3/8" (9mm). Les vis sont
fournies. Attention: Les (2) vis # 8 x 3/8" (9mm) doivent être
insérées àpartir de l’avant du radiateur.
5. Fixer le radiateur au mur (Référer aux Instructions pour l’Installation
et Manuel du Propriétaire).
6. Aligner les trous libres du trémie de 8" x 12" (203mm x 305mm) avec
les trous de vis de la paroi extérieure arrière et marquer le trémie pour
qu’il soit au niveau avec la sx 254mm avec les trous de vis de la paroi
intérieure arrière et marquer le conduit pour qu’il soit 57mm plus
petit que le trémie de 8" x 12" (203mm x 305mm). Enlever le conduit
et couper à la longueur convenable.
7. Fixer le trémie de 8" x 12" (203mm x 305mm) à la paroi extérieure
arrière avec (6) vis #8 x 3/8" (9mm). Les vis sont fournies.
8. Aligner les trous libres du conduit le 6" x 10" (152m x 254mm) avec
les trous de vis de la paroi intérieure arrière et marquer le conduit
pour qu'il soit 2 1/4" (57mm) plus petit que le trémie de 8" x 12"
(203mm x 305mm). Enlever le conduit et couper à la longueur
convenable.
9. Fixer le conduit de 6" x 10" (152m x 254mm) à la paroi intérieure
arrière en utilisant les 4 vis # 8 x 3/8" (9mm) que vous avez enlevées
à l’étape 3, 2 en haut et 2 en bas. Les vis sont fournies.
10. Insérer le registre arrière dans le trémie de 8" x 12" (203mm x
305mm). Fixer le registre arrière au mur avec (2) vis #10 x 1"
(25mm). Les vis sont fournies.
11. L’installation du ROK-1 est complétée.
Emplacement du Radiateur Sur le Mur
Le radiateur doit être situé sur un mur. Le radiateur a une largeur de 14 1/8"
(35.9cm) et peut être encastré dans le mur avec l’espace standard des
montants.
Un guide est fourni dans l’emballage du radiateur pour vous aider à
localiser la connexion pour la ligne de gaz. Aussi, référer à la Figure 7
pour positionner le radiateur sur le mur et pour localiser la connexion
pour la ligne de gaz.
Emplacement de l'Alimentation de Gaz
La ligne de gaz peut entrer dans l’appareil soit en venant du plancher ou
du mur extérieur. L’ouverture pour la ligne de gaz doit être faite à ce
moment. L’emplacement de l’ouverture sera déterminé par la position
des solives du plancher et par la valve et le raccord utilisé lors de
l’entretien. Voir Figure 7.
Emplacement de l'Alimentation Électrique
Sur le bas des panneaux des côtés gauche et droit, il y a une entrée
défonçable de 7/8" (22mm) de diamètre. L’assemblage de la fiche à trois
broches (prise de terre) est situé dans le compartiment des contrôles (au
bas) du radiateur. S’il vous plaît, enlever l’entrée défonçable de 7/8"
(22mm) du côté du panneau approprié lorsque vous acheminez
l’assemblage de la fiche à une prise de courant.
Installation de l'Assemblage de la Fiche à Trois Broches (Prise de Terre)
1. Débrancher le bouchon de nylon de la fiche de 3' (914mm) de la fiche
de nylon sur le harnais de fils électriques. Enlever l’assemblage de la
fiche de 3' (914mm) du compartiment des contrôture de 7/8" (22mm)
sur le côté du panneau.
2. Enlever l'entrée défonçable de 7/8" (22mm) du côté du panneau approprié.
3. Introduire le bouchon de nylon de l'assemblage de la fiche de 3'
(914mm) dans l'ouverture de 7/8" (22mm) sur le côté du panneau.
4. Brancher le bouchon de nylon de l’assemblage de la fiche de 3'
(914mm) à la fiche de nylon sur le harnais de fils électriques.
5. Placer le manchon d’allègement de tension de 7/8" (22mm) autour du
cordon de l’assemblage de la fiche de 3' (914mm). Introduire le
manchon d’allègement de tension de 7/8" (22mm) dans l’ouverture
de 7/8" (22mm) sur le côté du panneau.

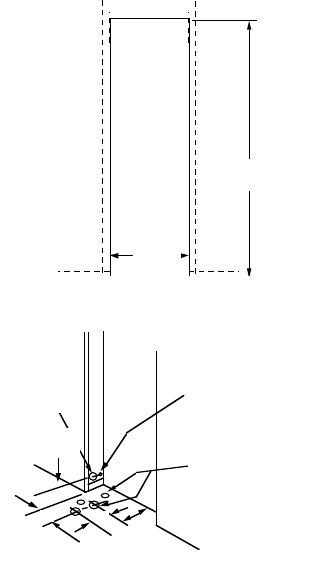

72 3/4"
14 3/8"
CUT OUT OPENING FOR RECESSED MOUNTING
RECESSED MOUNTING
LOCATION
8"
4"
4"
2 1/8"
GAS LINE
HOLE 1 1/4"
ELECTRICAL WIRING HOLE
GAS LINE/ELECTRICAL OPENINGS FOR
RECESSED AND SURFACE MOUNT
Figure 7
Attention! Le manchon d’allègement de tension de 7/8" (22mm) est
dans la même enveloppe jaune que les Instructions pour l’Installation et
le Manuel du Propriétaire.
Fixer le Radiateur au Mur
Lorsque vous fixez le radiateur au mur, enlever la plinthe et la moulure
derrière le radiateur. Fixer le radiateur au mur par le haut de la paroi
extérieure avec (2) boulons à ailettes et au plancher par le bas de la paroi
extérieure avec (2) vis #10 x 1 1/2" (38mm). Les vis et les boulons sont
fournis.
Alimentation en Gaz
Vérifier tous les codes locaux pour répondre aux exigences, spécialement
pour la grandeur et le genre de ligne d’alimentation de gaz requis. Pour la
ligne de gaz naturel moins de 75' (22.9m) de long, utiliser un tuyau de 1/2"
(13mm); pour une ligne plus longue, utiliser un tuyau de fer de 3/4" (19mm)
ou l’équivalent. Pour la ligne de gaz propane, s’il vous plaît consultez le
fournisseur de gaz propane.
Installation d’un Noveau Robinet Principal
Chaque appareil doit avoir son propre robinet manuel de gaz.
Un robinet manuel principal doit être situé près de l’appareil. S’il n’y en
a pas ou si la grosseur ou l’emplacement est inadéquat, contacter votre
installateur autorisé pour l’installation ou pour changer l’emplacement.
Les composantes employées sur les joints filetés des tuyaux doivent être
résistantes à l’action des gaz de pétrole liquéfiés. La canalisation de gaz
doit être vérifiée par l’installateur pour des possibilités de fuites. Ceci
doit être fait sur toutes les connexions exposes doit être fait.
Ne jamais employer une flamme pour vérifier les fuites. Lors d’un
test de pression, le tuyau d’arrivée de la valve de commande doit être
débranché de l’appareil et bouché. Ne jamais faire un test de
pression lorsque l’appareil est branché; la valve de commande peut
être endommagée!
Pour aider à l’entretien, une valve à gaz et un raccord horizontal doivent
être installés sur la ligne de gaz en amont du contrôle de gaz. Le National
Fuel Gas Code exige qu’une ligne d’égouttage soit installée près de
l’entrée de gaz. Ceci doit consister en une longueur de tuyau vertical qui
sera raccordé par un T sur la ligne de gaz et terminé au bas par un
bouchon. La condensation et les particules étrangères s’y amasseront.
OUVERTURES POUR LA LIGNE DE GAZ/FILS ÉLECTRIQUES
POUR LE MONTAGE ENCASTRÉ OU SUR LE MUR
LOCALISATION POUR LE
MONTAGE ENCASTRÉ
4" (102mm)
TROU POUR LES FILS ÉLECTRIQUES
2 1/8" (54mm)
TROU DE 1 1/4" (31mm)
POUR LA LIGNE DE GAZ
COUPER L’OUVERTURE POUR LE MONTAGE ENCASTRÉ
72 3/4" (185cm)
37cm
14 3/8"
