12427(F)-2-0903
Page 10

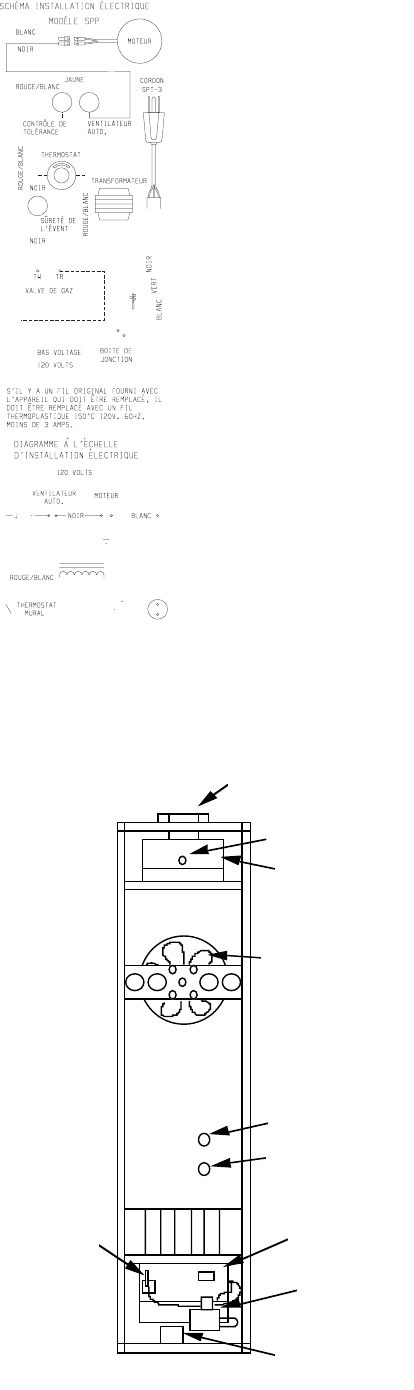

Figure 13
BURNER BOX
GAS VALVE
JUNCTION BOX-
TRANSFORMER
LIMIT SWITCH
FAN SWITCH
VENT LIMIT SWITCH
FLUE CONNECTOR
FAN
PIEZO
IGNITOR
DRAFT DIVERTER
Figure 14
SUGGESTIONS POUR LE SERVICE ET L’ENTRETIEN.
Appeler un technicien d’entretien.
Général : Tous les radiateurs ont reçu un test d’allumage pour vérifier le
bon fonctionnement. Ceci inclus la flamme du brûleur principal, la
flamme de la veilleuse, le fonctionnement du ventilateur, le contrôle du
ventilateur, le contrôle de fin de course et le fonctionnement de la valve
automatique. Si le radiateur ne fonctionne pas à la première installation,
nous vous suggérons de revérifier ce qui suit:
1. 115 volts à la boîte de jonction
2. Pression de gaz à l’arrivée
3. Le système de 24 volts
4. Le genre de gaz utilisé et montré sur la plaque d’identification.
Pour vous assister à l’entretien du radiateur, vous pouvez contacter le
département de service à Empire Comfort Systems, Inc.
Veilleuse modèle fixe
Entretien de la veilleuse et des brûleurs principaux, ouverture de la
veilleuse, thermocouple et ouvertures du brûleur principal:
Débrancher l’alimentation de gaz à l’entrée de la valve de contrôle.
Enlever la porte du brûleur pour gagner accès aux pièces composantes ci-
dessus.
L’allumage à étincelles n’allume pas la veilleuse: Lorsqu’il y a de l’air
dans la ligne de gaz, par exemple lors de la première installation du
radiateur ou à cause du non-fonctionnement durant l’été, la flamme de la
veilleuse peut être trop faible pour s’enflammer lors des premiers essais.
Tourner le bouton de la valve de contrôle à la position veilleuse et baisser
le bouton rouge de remise à zéro. Tenir continuellement le bouton baissé
pour drainer la ligne;
1. Utiliser une tige d’allumage pour allumer la veilleuse avec une
allumette.
2. Utiliser le piezo-allumeur à 30 secondes d’intervalles jusqu’à ce
qu’elle s’allume.
Si l’électrode ne produit pas d’étincelle:
1. Vérifier les connexions des fils électriques
2. Vérifier la distance du brûleur de la veilleuse au bout de l’électrode.
Doit être entre 3mm et 5mm. Le fil de l’électrode et le bout doivent
être éloignés à plus de 6mm de toutes autres pièces métalliques.
En aucune façon, la veilleuse ne s’allume pas:
1. Vérifier le bouton de la valve, il doit être dans la position “veilleuse”.
2. Vérifier l’ajustement de la veilleuse, il doit être complètement
ouvert (dans le sens opposé des aiguilles d’une montre pour “ouvert”).
3. S’il y a du gaz dans le tuyau d’alimentation, l’ouverture de la
veilleuse et/ou le brûleur de la veilleuse est probablement bouché par
un fil d’araignées. Nettoyer l’assemblage de la veilleuse et réallumer.
La veilleuse s’enflamme mais s’éteint lorsque le bouton est relâché:
1. Suivre les instructions et appuyer sur le bouton plus longtemps et
fermement.
2. Déterminer si la flamme de la veilleuse s’allonge au-delà du thermo-
couple; si non, ajuster l’arrivée ou nettoyer le brûleur de la veilleuse.
3. Remplacer le thermocouple si la lecture des millivolts est moindre
que 15 millivolts.
Valve principale de gaz ne s’ouvre pas lorsque le thermostat est
tourné à “ouvert”:
1. Vérifier que les 24 volts se rendent à la valve en enlevant un fil et en
touchant à la même borne qu’il était branché. Il y aura une petite
étincelle à la borne. Ne pas court-circuiter les bornes, le thermo-
stat mural brûlera.
2. Les fils électriques du thermostat mural peuvent être court-circuités,
ainsi vérifier pour un thermostat défectueux.
3. Pour vérifier le voltage dans la ligne au radiateur, enlever le panneau
avant et court-circuiter deux bornes du contrôle du ventilateur pour
permettre au ventilateur de fonctionner. (Figure 14)
AVERTISSEMENT: Lors de l'entretien des commandes, tous les
fils doivent être identifiés avant de les débrancher. Une erreur de
filetage piut entraîner un mauvais et dangereux fonctionnement.
Vérifier que le fonctionnement soit convenable après l'entretien.
CONNECTEUR DU TUYAU
D’ÉVACUATION
INTERRUPTEUR DE FIN DE
COURSE POUR L’ÉVENT
COUPE-TIRAGE
VENTILATEUR
FAN SWITCH
INTERRUPTEUR DU
VENTILATEUR
BOÎTE DU BRÛLEUR
SOUPAPE DE GAZ
TRANSFORMATEUR DE
LA BOÎTE DE JONCTION
ALLUMEUR PIEZO
