12427(F)-2-0903
Page 11
Veilleuse modèle IP
Ce radiateur utilise un système “Smart Valve” Honeywell pour l’allumage
intermittent de la veilleuse.
Lors d’un appel de chaleur par le thermostat, cette commande fera
fonctionner la mini surface chaude d’allumage laquelle allumera la
veilleuse qui elle à son tour allumera le brûleur principal. La soupape de
gaz qui est utilisée dans ce système s’ouvre par étape ce qui veux dire
quelle ouvrira à une basse pression pour l’allumage et puis ira à l’étape
suivante, une pression d’entrée totale de 4" (102mm) H
2
O pour le gaz
naturel et une pression de 10" (254mm) H
2
O pour le gaz PL.
Ajustement de la flamme de la veilleuse
La flamme de la veilleuse doit envelopper le bout de la tige de la flamme
de 3/8" à 1/2" (10 à 13mm). Voir Figure 10.
Pour ajuster:
1. Enlever le couvercle vissé pour l’ajustement de la veilleuse.
2. Tourner la vis intérieure pour l’ajustement dans le sens des aiguilles
d’une montre
pour diminuer ou dans le sens anti-
horaire
pour augmenter la flamme de la veilleuse.
L’ajustement de la veilleuse est délivré avec une pleine vitesse
d’écoulement. Tourner la vis intérieure d’ajustement dans le sens
des aiguilles d’une montre
si la pression d’entrée est trop
grande.
3. Replacer le couvercle vissé après l’ajustement pour prévenir une
fuite.
ON
OFF
IGNITOR
CONTROL
INLET PRESSURE TAP
OUTLET PRESSURE TAP
PILOT ADJUSTMENT-
UNDER CAP SCREW
PILOT OUTLET
PRESSURE REGULATOR
ADJUSTMENT-UNDER CAP
SCREW
GAS FLOW
IGNITOR
CONTROL
TO 24 V. THERMOSTAT
TO 24 V. COMMON ON TRANSFORMER
TO 24 V."HOT" ON TRANSFORMER
WIRING

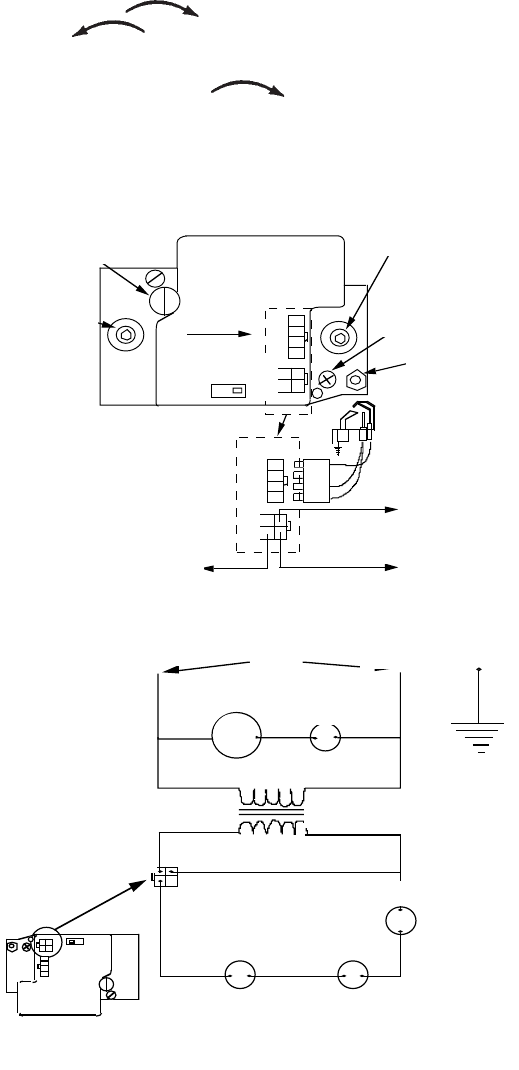

I P-MODEL GAS VALVE AND WIRING
IGNITOR-PILOT ASSY.
FAN
SWITCH
MOTOR
HONEYWELL IP
SMART VALVE
120 VAC
LIMIT
CONTROL
VENT SAFETY
LIMIT
THERMOSTAT
40 VA TRANSFORMER
24 VAC
120VAC
VALVE CONTROL
CONNECTOR
L1 "HOT"
L2 NEUTRAL
LADDER WIRING DIAGRAM-IP VALVE
Figure 15
AU “SOUS TENSION” 24V
SUR LE TRANSFORMATEUR
PRISE DE LA
PRESSION
D’ENTRÉE
ÉCOULEMENT
DU GAZ
PRISE DE LA
PRESSION DE SORTIE
AJUSTEMENT DE LA
VEILLEUSE - SOUS
COUVERT VISSÉ
SORTIE DE LA
VEILLEUSE
ALLUMEUR -
VEILLEUSE ASSY.
COMMANDE
COMMANDE
INSTALLATION
ÉLECTRIQUE
AU THERMOSTAT
DE 24V
AU COMMUN 24V. SUR
LE TRANSFORMATEUR
AJUSTEMENT DU
RÉGULATEUR DE
PRESSION - SOUS
COUVERT VISSÉ
SOUPAPE DE GAZ MODÈLE IP ET
INSTALLATION ÉLECTRIQUE
INTERRUPTEUR DU
VENTILATEUR
MOTEUR
NEUTRE L2
SOUS TENSION L1
TRANSFORMATEUR
40VA
CONTRÔLE DE FIN
DE COURSE
DIAGRAMME À L’ÉCHELLE DE L’INSTALLATION ÉLECTRIQUE - SOUPAPE IP
“SMART VALVE” IP
DE HONEYWELL
CONNECTEUR POUR
LA COMMANDE DE LA
SOUPAPE
FIN DE COURSE
DE SÉCURITÉ
POUR L’ÉVENT
