Wiring Diagrams and Electrical Data 6-21

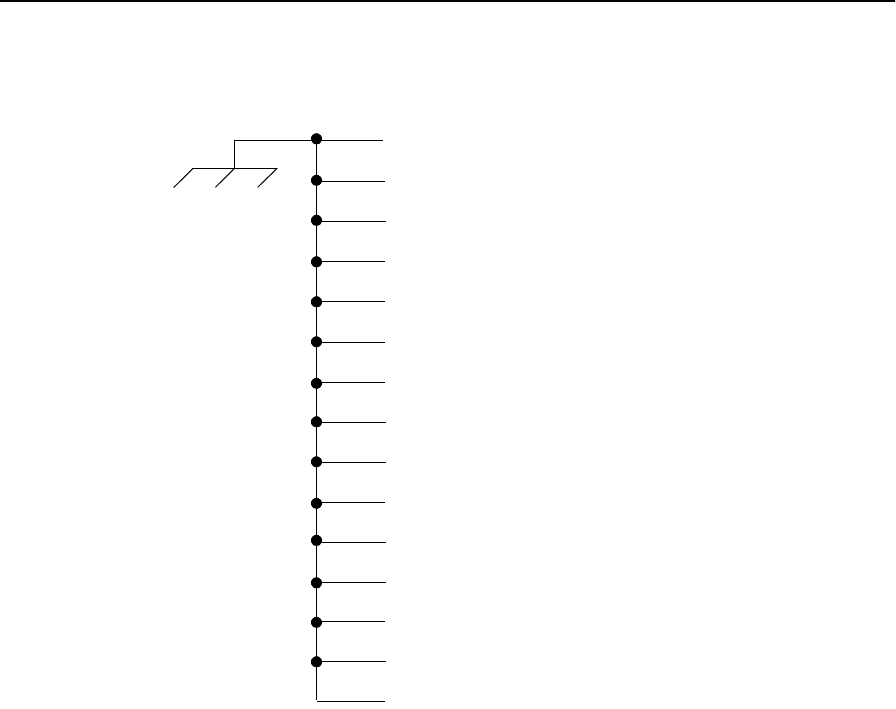

Ground System
J/P4-9 – AC power supply
J/P5-8 – Fuser unit
J/P6-3 – DC power supply
J/P18-3 – Toner supply motor
J/P19-4 – Jogging motor
J/P21-3 – Large cooling fan
J/P326-3 – Small cooling fan
J/P22-3 – Vacuum transport unit
J/P23-8 – High voltage unit
J/P20-1 – Main motor
J/P 255 – Photoconductor unit
J/P305-12 – Duplex control board #2
Back cover to frame grounding strap
Main charger
Transfer corona
