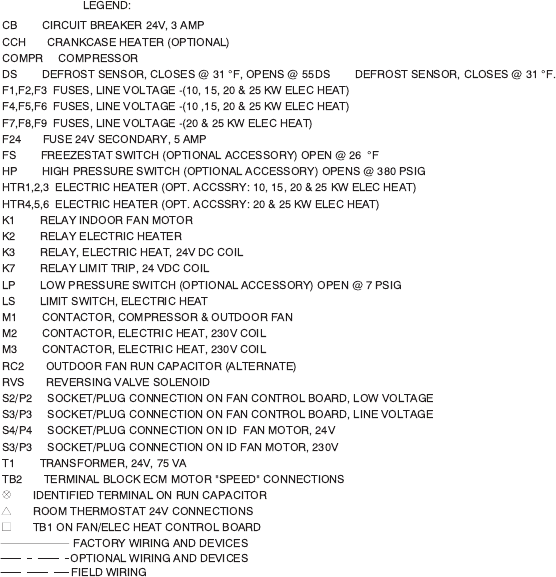

TYPICAL WIRING DIAGRAM LEGEND (See page 20)
TYPICAL WIRING DIAGRAM NOTES (See page 20)
N O T E S :
6 . I F O P T I O N A L S A F E T Y S W I T C H K I T IS IN S T A L L E D ,
W I R E 2 1 9 / B K IS R E M 0 V E D .
7 . W IR E 2 0 4 / B R I S R E
M O V E D W H E N E L E C T R I C H E A T
I S I N S T A L L E D .
5 . S E E U N I T N A M E P L A T E F O R M A X I M U M F U S E S IZ E A N D M I N I M U M
C I R C U I T A M P A C I T Y .
4 . U N I T F A C T O R Y W IR E D F O R 2 3 0 V O L T O P E R A T IO N . F O R 2 0 8
V O L T O P E R A T I O N M O V E '1 0 8
/ P R ' W I R E F R O M 2 4 0 V T O 2 0 8 V
O N T R A N S F O R M E R T 1 .
3 . M O T O R S A R E I N H E R E N T L Y P R O T E C T E D .
2 . C A U T I O N : L A
B E L A L L W I R E S P R I O R T O D I S C O N N E C T I O N W H E N
S E R V IC I N G C O N T R O L S . W I R I N G E R R O R S C A N C A U S E I M P R O P E R
A N D D A N G E R O U S O P E R A T I O N . I F A N Y O F T H E W IR E A S
S U P P L IE D W IT H T H IS U N I T M U S T B E R E M O V E D , I T M U S T
B E
R E P L A C E D W I T H T Y P E 1 0 5 ° C , 6 0 0 V W I R E O R E Q U IV A L E N T
C L E A R L Y R E N U M B E R E D F O R I D E N T I F I C A T I O N .
V E R IF Y P R O P E R
O P E R A T I O N A F T E R S E R V IC I N G .
1 . A L L F I E L D W I R I N G T O B E A C C O M P L IS H E D F O L L O W I N G C I T Y ,
L O C A L A N D / O R N A T I O N A L C O D E S I N E F F E C T A T T I M E O F
I N S T A L L A T I O N O F T H I S U N I T .
C A U T I O N - O P E N A L L D I S C O N N E C T S
B E F O R E S E R V I C I N G T H I S U N I T
0 3 5 - 1 5 5 3 4 D 0 0 0 R E V A
