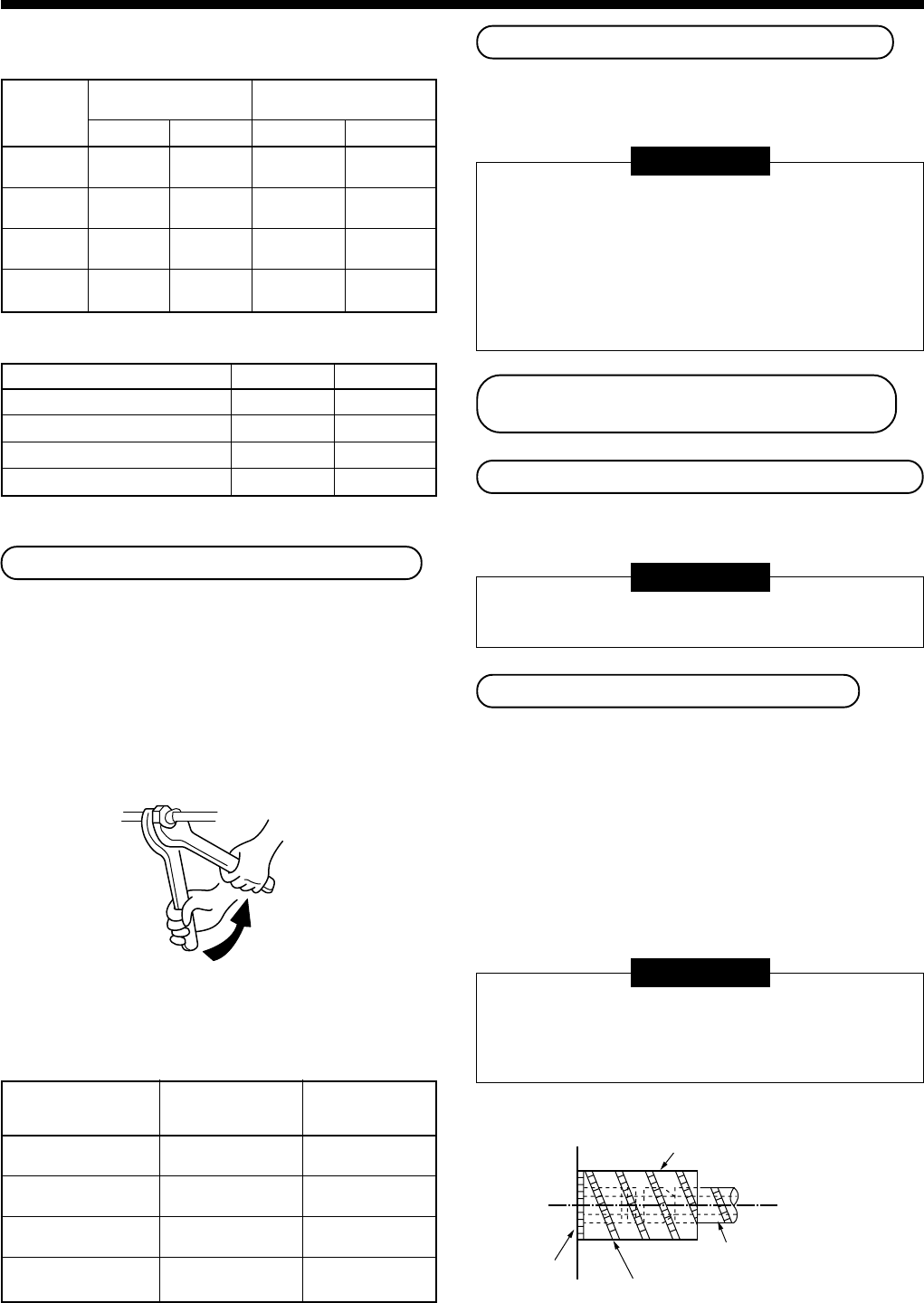

90
• Margine di protezione in svasatura: B (Unità mm]
Rigido (Tipo a innesto)
Prove di tenuta d’aria/Sfiato aria, ecc.
Per le prove di tenuta d’aria, per lo spurgo dell’aria,
aggiungere refrigerante, e controllare che non ci siano
perdite di gas, fare riferimento al manuale d’installazione
fornito insieme all’unità esterna.
REQUISITI
Si raccomanda di usare gli attrezzi speciali quali il tubo
flessibile di carico esclusivo per R410A.
Non accendere l’alimentazione elettrica dell’unità interna
prima della prova di tenuta di chiusura ermetica e del
completamento dello spurgo dei tubi. (Se si accende
l’alimentazione elettrica, l’unità PMV incorporata è
completamente chiusa e si allunga il tempo per il
completamento dello spurgo dell’aria.
Aprire completamente le valvole delle
unità esterna
Controllare che non ci siano perdite di gas
Usando uno strumento di rivelazione perdite, o dell'acqua
saponata, controllare che non ci siano perdite di gas dalla
sezione di connessione dei tubi o dal coperchio della valvola.
REQUISITI
Usare uno strumento di rivelazione perdite fabbricato
esclusivamente per il refrigerante HFC (R410A, R134a, ecc.).
Procedura per isolamento termico
Realizzare l’isolamento termico dei tubi sul lato del liquido e
sul lato del gas, separatamente.
Nella stagione d’impiego per raffreddamento, sia lato liquido
che lato gas la temperatura si abbassa.
Pertanto bisogna eseguire bene l’isolamento termico per
evitare formazione di condensa.
• Come isolante termico per i tubi sul lato del gas, utilizzarne
uno dotato di una resistenza al calore fino a 120° C o più.
• Utilizzando l’isolante termico in dotazione, eseguire con
precisione l’isolamento termico della parte di collegamento
del tubo dell’unità interna senza lasciare spazi non coperti
di isolate.
REQUISITI
Applicare correttamente l’isolante termico alla sezione di
connessione dei tubi dell’unità interna fino all’origine
senza lasciare tubo esposto. (L’esposizione all’esterno di
parte di tubo sarebbe causa di perdite d’acqua.)
Imperial (Tipo con dado ad alette)
Connessione del tubo del refrigerante
Collegare tutti i tubi del refrigerante eseguendo lavori di
connessione a svasatura
• Siccome solo la pressione atmosferica è
ermeticamente limitata come gas sigillante, non è
anomalo che si senta un rumore quale “Pushu…” alla
rimozione del dado svasato.
• Bisogna usare due chiavi per il lavoro di connessione
dei tubi dell’unità interna.
• Per i valori della coppia di serraggio fare riferimento
alla tabella sotto.
Diam.
Esterno
del tubo di
rame
6.4
9.5
12.7
15.9
R410A,
attrezzo usato
R410A R22
Da 0 a 0.5
(Stesso
di sinistra)
Da 0 a 0.5
(Stesso
di sinistra)
Da 0 a 0.5
(Stesso
di sinistra)
Da 0 a 0.5
(Stesso
di sinistra)
Attrezzo
tradizionale usato
R410A R22
Da 1.0 a 1.5 Da 0.5 a 1.0
Da 1.0 a 1.5 Da 0.5 a 1.0
Da 1.0 a 1.5 Da 0.5 a 1.0
Da 1.0 a 1.5 Da 0.5 a 1.0
Diam. Esterno del tubo di rame
6.4
9.5
12.7
15.9
R410A R22
Da 1.5 a 2.0 Da 1.0 a 1.5
Da 1.5 a 2.0 Da 1.0 a 1.5
Da 2.0 a 2.5 Da 1.5 a 2.0
Da 2.0 a 2.5 Da 1.5 a 2.0
Dia. Esterno del
tubo di collegamento
(mm)
Ø6.4
Ø9.5
Ø12.7
Ø15.9
Coppia di
serraggio
(N•m)
Da 14 a 18
(Da 1.4 a 1.8 kgf•m)
Da 33 a 42
(Da 3.3 a 4.2 kgf•m)
Da 50 a 62
(Da 5.0 a 6.2 kgf•m)
Da 68 a 82
(Da 6.8 a 8.2 kgf•m)
Coppia di
ri-serraggio
(N•m)
18
(1.8 kgf•m)
42
(4.2 kgf•m)
50
(5.0 kgf•m)
68
(6.8 kgf•m)
Lavoro da fare con due chiavi inglesi
Sistemare l’intaglio rivolto verso l’alto.
Unità
principale
Lato del tubo
(Necessariamente sul posto)
Tubo di isolamento termico in dotazione
