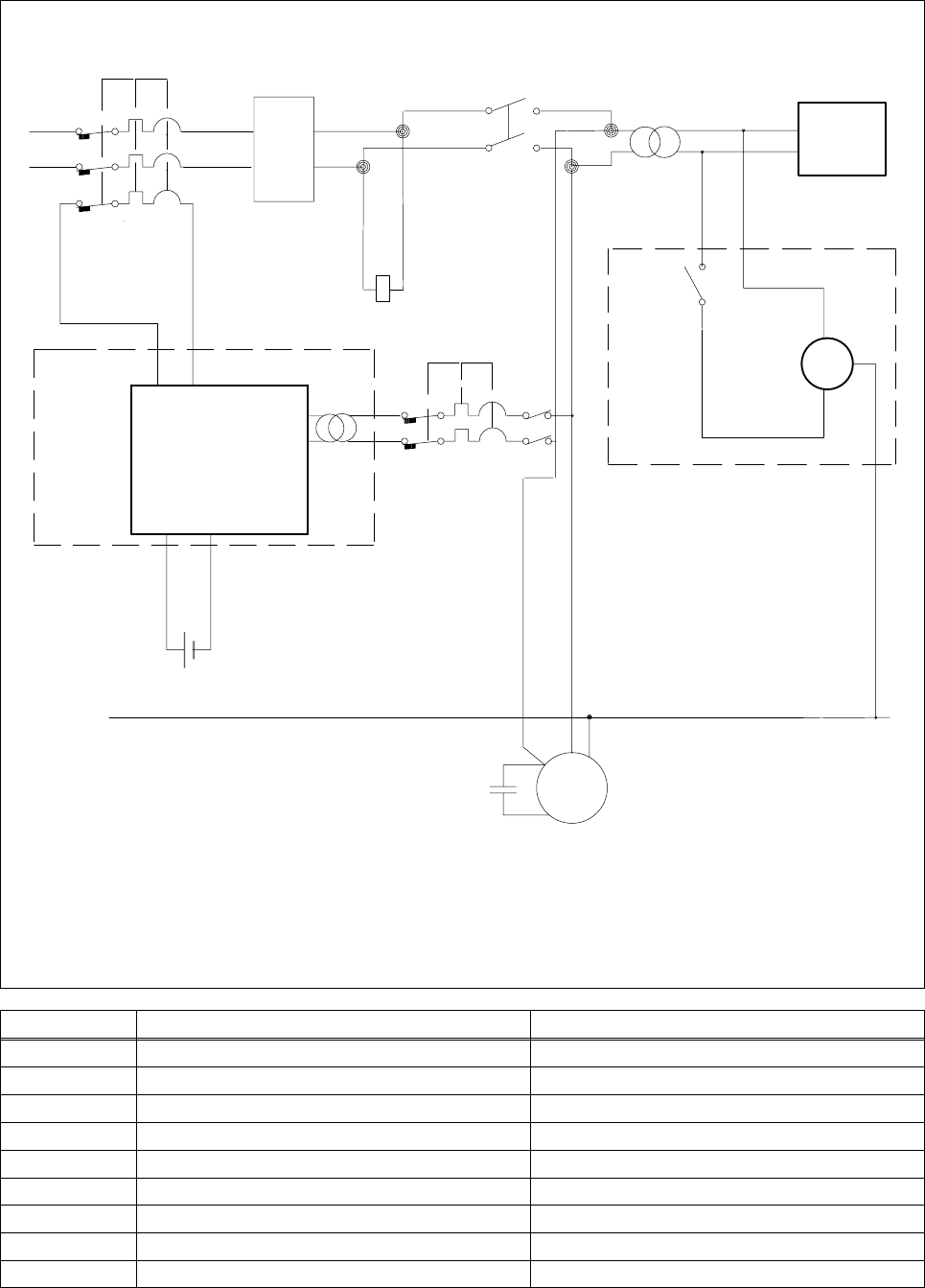

Fig. 7 - Emergency cooling wiring diagram
Schema di principio Kit Raffreddamento di emergenza
(*) Optional, only on request
Optional, solo su richiesta
EV1
PEPE
F6 F7
INVERTER
TM
48Vdc (not supplied by us)
F3
F4
PE
230 Vac
230 Vac
QS1
LF1
(3A)
CTR
TC
MD
24 Vac
CTR
(*)
QS2
KM6
KM6
KM6
POS. DESCRIPTION DESCRIZIONE
QS1 Mains supply automatic switch Interruttore automatico linea principale
TM Transformer 48/230 Vac or 24/230 Vac Trasformatore 48/230 Vac o 24/230 Vac
TC Transformer 230/24 Vac Trasformatore 230/24 Vac
CTR Electronic control (Microface) Controllo elettronico (Microface)
MD Damper motor Motore serranda / Damper motor
EV1 Evaporator fan Ventilatore evaporatore
KM6 Inverter contactor Contattore inverter
QS2 230 Vac line automatic switch Interruttore automatico linea 230 Vac
LF1 Line filter Filtro linea
