Installation – Séries 17
3
Installation des pièces de nition
8
A. B.
C.
1
2
3
1
4
1
5
3
2
6
5
7
8
8
9

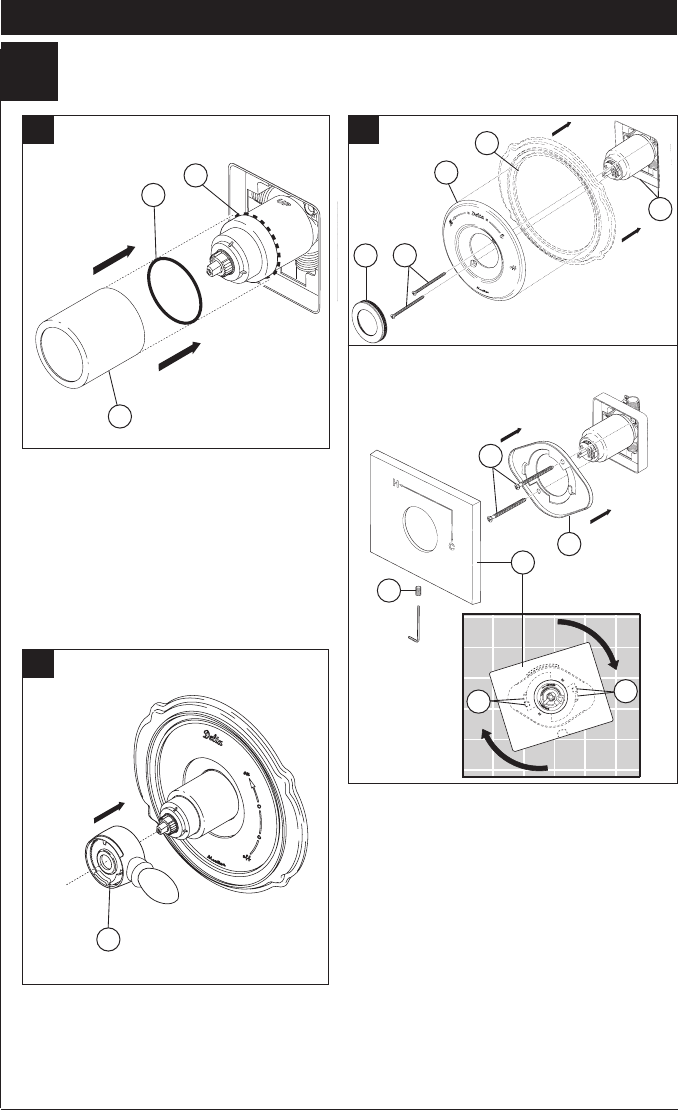

Faites glisser le joint torique (1) sur la
cartouche et l’écrou à portée sphérique
(2). Le joint sert de pièce d’espacement
et il stabilise le manchon; il doit se trouver
derrière l’écrou à portée sphérique. Faites
glisser le manchon (3) sur la cartouche, le
corps et le joint torique.
Installez la manette de réglage de débit
(1) de manière qu’elle pointe vers la droite,
puis placez-la en position d’ouverture. NE
LA FIXEZ PAS AVEC LA VIS.
Installation de la rosace pour les
modèles T17053, T17253 et T17453.
Fixez la rosace (1) et la plaque arrière (2) (si
le modèle que vous installez encomporte une)
sur le support (3) à l’aide des 2 vis fournies (4).
Prenez garde de serrerles vis de la rosace
excessivement.
Si vous installez Cassidy
Modèles T17097, T17297 & T17497:
Enlez le couvercle (5) sur l'écusson (1).
Pour les modèles T17053, T17253 et
T17453:
Montez la xation (5) sur le corps de la
cartouche à l’aide des 2 vis fournies (6).
Installez la plaque de nition (7) en la plaçant
sur la xation comme le montre la gure et
tournez-la pour bloquer les pattes (8). Fixez la
plaque de nition à la xation à l’aide de la vis
de calage (9).
