Installation de la pomme de douche et du bec de baignoire

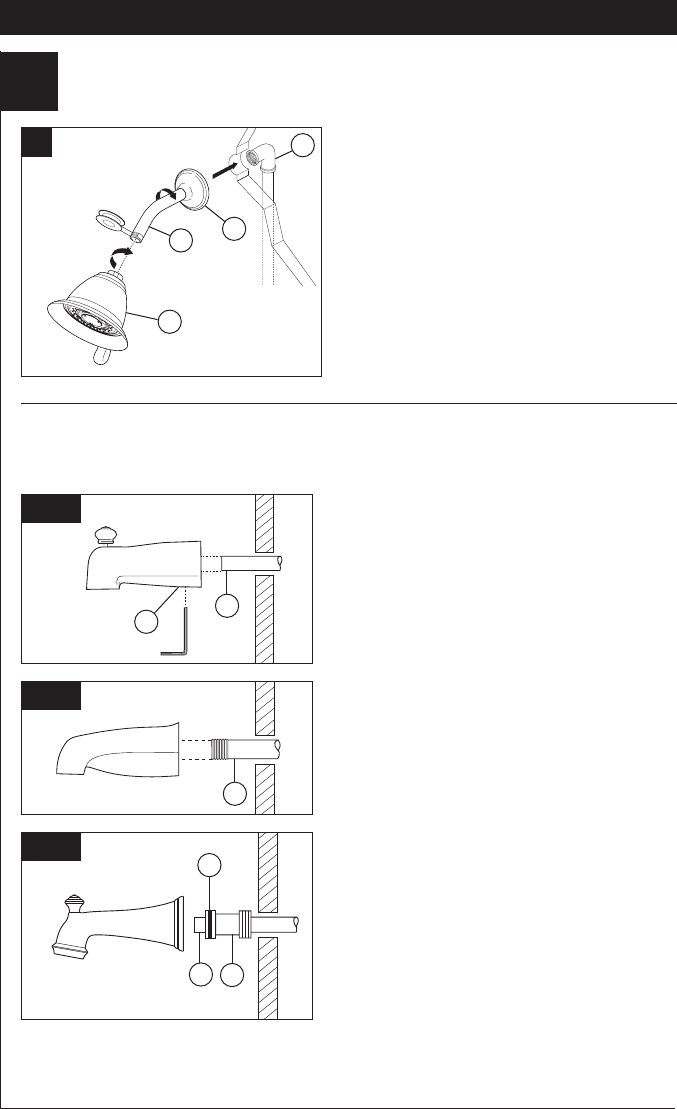

INSTALLATION DE LA POMME DE DOUCHE:
Raccordez la sortie supérieure (1) au tuyau
d’alimentation de la pomme de douche (2) à
l’aide des raccords appropriés. Pour éviter
d’abîmer le ni du tuyau de la pomme de
douche, introduisez le côté « mur » de celui-ci
dans la collerette (3) avant de le visser dans le
raccord du tuyau vertical. Appliquez du ruban
de plomberie sur les lets. Vissez la pomme de
douche (4) sur le tuyau. Appliquez du ruban de
plomberie sur les lets. Prenez garde de serrer
la pomme de douche excessivement.
A.
3
2
1
4
7
Installation d’un bec coulissant
Le tube de cuivre (1) doit avoir un diamètre
nominal de1/2 po. Important : Si vous devez
couper le tube de cuivre, chanfreinez son
extrémité de sorte qu’elle ne risque pas
d’endommager le joint torique à l’intérieur du
bec. Faites glisser le bec sur le tube de cuivre
de sorte qu’il s’appuie contre la surface nie
de la baignoire ou du mur. Serrez la vis de
calage (2), mais prenez garde de la serrer
excessivement.
1
INSTALLATION DU BEC DE BAIGNOIRE : Consultez les instructions d’installation fournies avec
le bec. Ne raccordez pas à une soupape murale à un bec conçu pour être monté sur une plage. Ne
raccordez pas une douche à main à la sortie d’un robinet de baignoire-douche prévue pour un bec
de baignoire.
N’utilisez pas de tube PEX pour raccorder le bec.
B-1
B-2
B-3
Installation à l’aide d’un tuyau de fer
Installez le manchon leté (1) 1/2 po (13 mm)
de manière que sa saillie par rapport à la
surface nie du mur. Appliquez du ruban de
plomberie sur les lets du manchon et xez
celui-ci au bec de baignoire en vissant.
Installation à l’aide d’un tuyau de cuivre brasé
Retirez le joint torique (1) de l’adaptateur (2).
Brasez l’adaptateur au tube en prenant garde
d’échapper du métal d’apport dans la rainure
pour le joint torique. ATTENTION : IL NE
DOIT PAS Y AVOIR DE MÉTAL D’APPORT
SUR LA CIRCONFÉRENCE EXTÉRIEURE
DE L’ADAPTATEUR PRÈS DE LA RAINURE
POUR LE JOINT TORIQUE. Coupez le tube
(3) et remettez le joint torique en place dans
la raInure de l’adaptateur en laiton. Vissez le
bec de baignoire sur l’adaptateur et prenant
garde d’abîmer le joint torique. Serrez le bec
à la main jusqu’à ce qu’il s’appuie solidement
contre la surface nie de la paroi et qu’il
n’y ait plus de jeu derrière le mur.
2
1
1
2
3
