4.6. Charge supplémentaire de réfrigérant
A la sortie d’usine, l’appareil extérieur contient déjà 3 kg [6,6 lbs] de réfrigérant correspon-
dant à une longueur totale de tuyaux de 50 m [165 ft]. De ce fait, si la longueur totale des
tuyaux ne dépasse pas 50 m [165 ft], il n’est pas nécessaire de rajouter du réfrigérant.
Calcul de la charge supplémentaire de réfrigérant
• Si la longueur totale des tuyaux dépasse 50 m [165 ft], calculer la charge supplémentaire
de réfrigérant requise en utilisant la méthode indiquée ci-dessous.
• Si la charge supplémentaire de réfrigérant calculée donne un chiffre négatif, n’ajouter
aucun réfrigérant.
<Exemple>
(Voir la moitié inférieure de la Fig. 4-1.)
IModèle extérieur : P48
Intérieur
1: P24 A: ø9,52 [3/8"] 30 m [98 ft] a: ø9,52 [3/8"] 15 m [49 ft]
2: P15 b: ø6,35 [1/4"] 10 m [33 ft]
3: P08 c : ø6,35 [1/4"] 10 m [33 ft]
4: P06 d: ø6,35 [1/4"] 20 m [66 ft]
La longueur totale de chaque tuyau de liquide est la suivante:
ø9,52 [3/8"] : A + a = 30 m + 15 m = 45 m [98 ft + 49 ft = 147 ft]
ø6,35 [1/4"] : b + c + d = 10 m + 10 m + 20 m = 40 m [33 ft + 33 ft + 66 ft = 132 ft]
Dès lors,
<Exemple de calcul>
Charge de réfrigérant
supplémentaire
= 45 m × 0,06 kg + 40 m × 0,024 kg – 3,0 kg = 0,7 kg (arrondi au chiffre supérieur)
= [147 ft × 0,041 lbs + 132 ft × 0,016 lbs – 6,6 lbs = 1,54 lbs]
<Charge supplémentaire>
4. Installation de la tuyauterie du réfrigérant
5. Mise en place du tuyau d’écoulement
Raccordement du tuyau d’écoulement de l’appareil extérieur
Lorsqu’un tuyau d’écoulement s’avère nécessaire, utiliser la douille de drainage ou la cuvette de drainage (en option).
P36·P48
Douille de drainage PAC-SG61DS-E
Cuvette de drainage PAC-SG64DP-E
6.1. Précaution
1 Respecter les réglementations gouvernementales pour les normes techniques concer-
nant les installations électriques et le câblage et suivre les conseils de la compagnie
d’électricité concernée.
2 Les câbles de commandes (ci-après dénommé la ligne de transmission) seront éloi-
gnés (de 5 cm [2 inch] ou plus) des câbles de la source d’alimentation de sorte à ne pas
être influencé par les interférences de l’alimentation. (Ne jamais introduire la ligne de
transmission et les câbles d’alimentation dans la même gaine.)
3 Toujours effectuer les travaux adéquats de mise à la terre à l’appareil extérieur.
4 Laisser une longueur de câble suffisante dans le boîtier des éléments électriques des
appareils intérieurs et des appareils extérieurs car le boîtier doit parfois être retiré pour
les interventions techniques.
5 Ne jamais raccorder la source d’alimentation principale au bloc terminal de la ligne de
transmission car cela brûlerait les composants électriques.
6 Utiliser un câble blindé à deux fils comme ligne de transmission. Si les lignes de trans-
mission des différents systèmes devaient être reliées par le même câble à fils multi-
ples, la transmission et la réception seraient mauvaises ce qui conduirait à un fonction-
nement erroné des appareils.
6. Installations électriques
7 Seule la ligne de transmission indiquée doit être reliée au bloc terminal pour la trans-
mission de l’appareil extérieur.
(Ligne de transmission à raccorder à l’appareil intérieur: Bloc terminal TB3 pour la ligne
de transmission, Autres: Bloc terminal TB7 pour une commande centralisée)
Une mauvaise connexion empêchera le fonctionnement du système.
8 En cas de raccordement avec le contrôleur de classe supérieure ou pour obtenir un
fonctionnement groupé de plusieurs systèmes de réfrigérant, il est nécessaire de pla-
cer une ligne de contrôle de transmission entre chaque appareil extérieur.
Connecter cette ligne de contrôle entre les blocs terminaux pour une commande cen-
tralisée. (Ligne à deux câbles non polarisés.)
En cas de raccordement dans différents systèmes de réfrigérant sans passer par le
contrôleur de classe supérieure, sur un des appareils extérieurs, déplacer le cavalier
du connecteur de court-circuit de CN41 à CN40.
9 La définition du groupe se fait par le biais de la commande à distance.
Dans les con-
ditions indi-
quées ci-des-
sous:
Quantité de
réfrigérant pour
l’appareil extérieur
3,0 kg
[6,6 lbs]
Charge supplé-
mentaire de réfri-
gérant
kg
[lbs]
=+–
Dimension du tuyau de
liquide Longueur totale
de ø9,52 × 0,06 kg
[3/8" × 0,041 lbs]
(m) × 0,06 (kg/m),
[ft] × 0,041 [lbs/ft]
Dimension du tuyau de
liquide Longueur totale
de ø6,35 × 0,024 kg
[1/4" × 0,016 lbs]
(m) × 0,024 (kg/m),
[ft] × 0,016 [lbs/ft]
* La figure à gauche n’est représentée
qu’à titre d’exemple.
La forme de la vanne d’arrêt, la
position de l’ouverture de service,
etc., peuvent différer selon le modèle.
* Tournez la section A uniquement.
(Ne serrez pas davantage les sections
A et B l’une contre l’autre.)
C Flexible de charge
D Ouverture de service

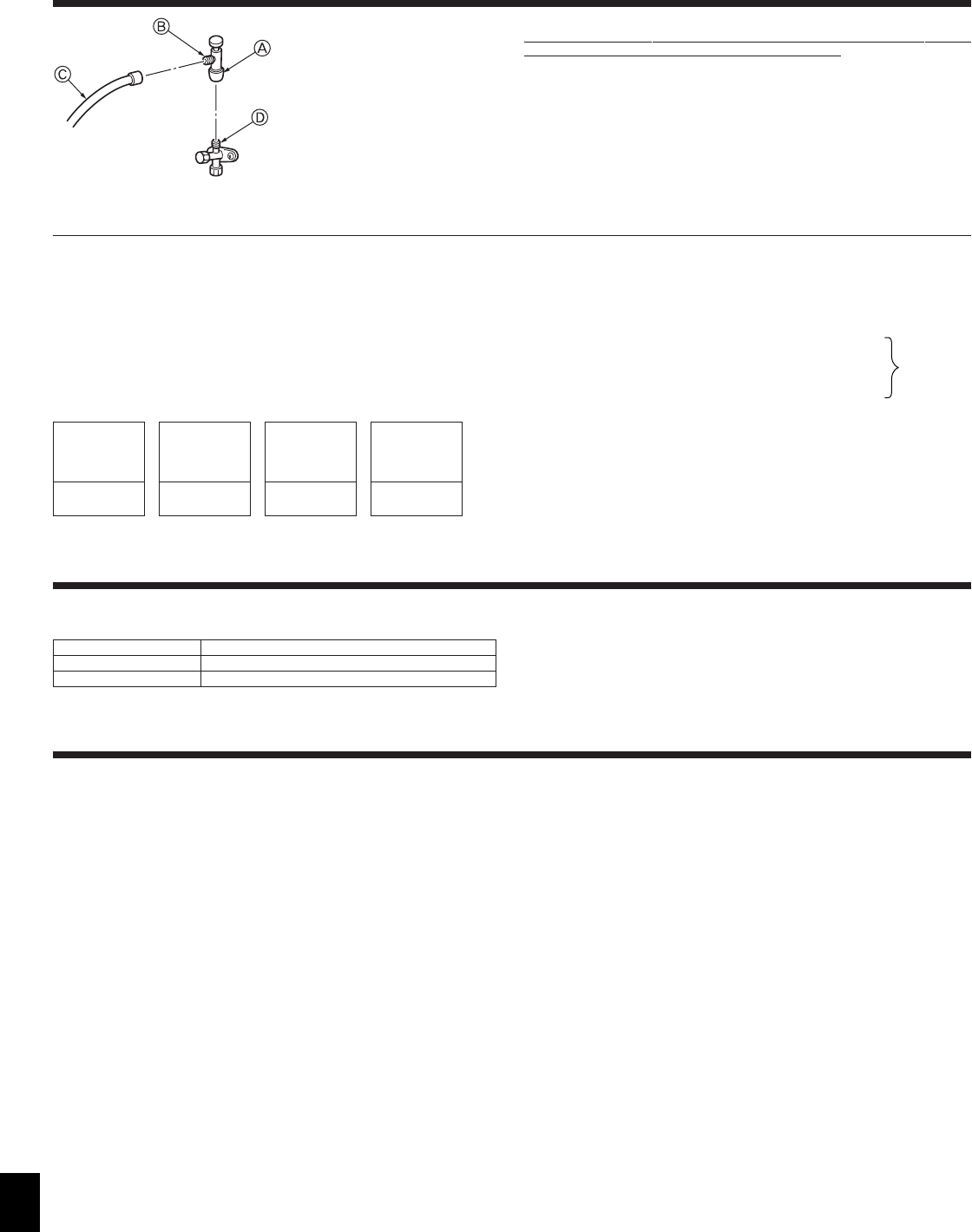

Précautions à prendre lors de l’utilisation de la soupape de charge (Fig. 4-8)
Ne serrez pas trop l’ouverture de service au moment de l’installer, car vous pourriez défor-
mer le corps de la soupape et des fuites pourraient se produire.
Après avoir posé la section B dans la direction désirée, tournez la section A uniquement et
serrez-la.
Ne serrez pas davantage les sections A et B l’une contre l’autre après avoir serré la sec-
tion A.
Fig. 4-8
