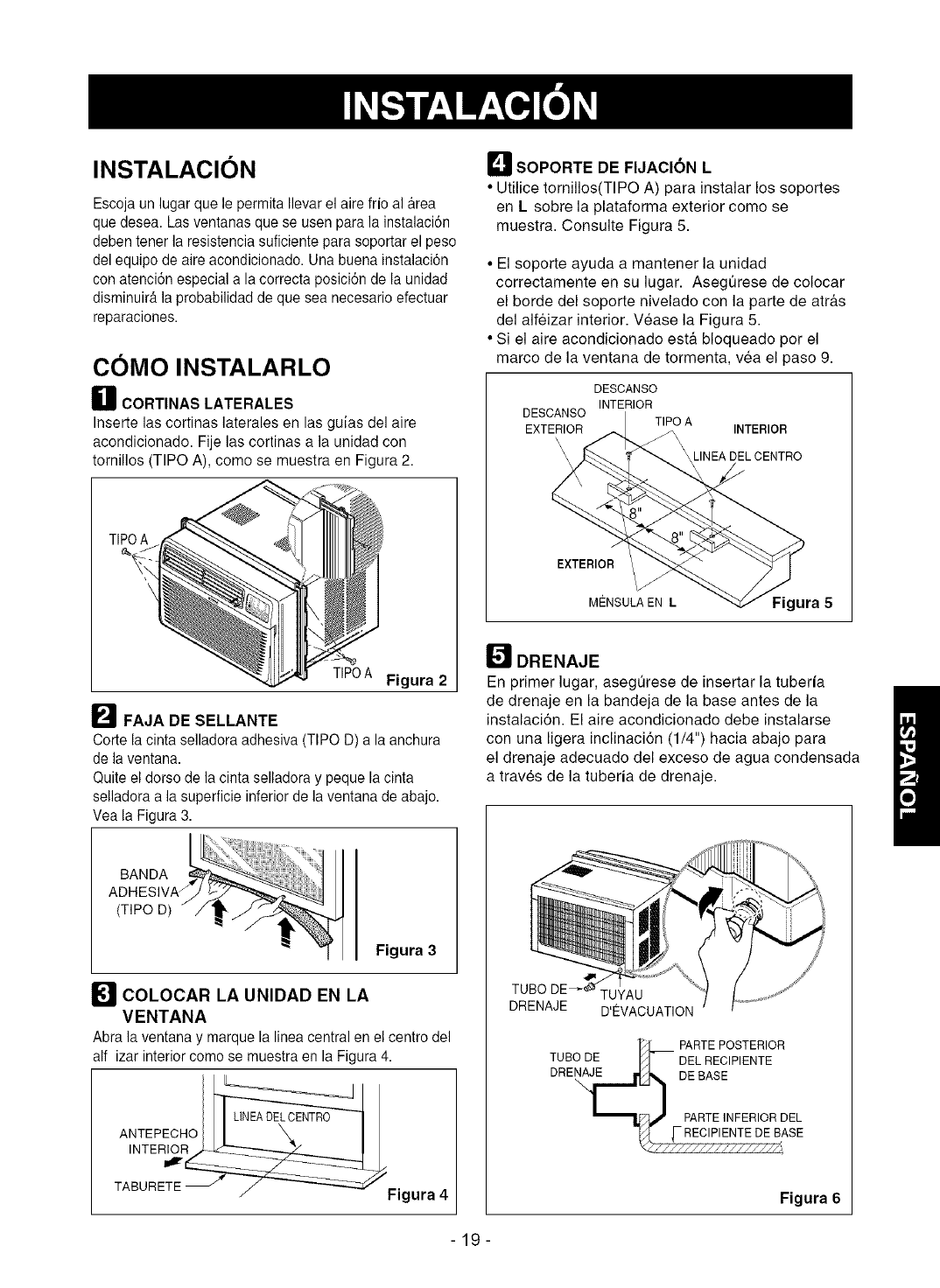

INSTALACl0N
Escoja un lugar que le permita Ilevarel aire frio al &rea
quedesea. Las ventanas quese usen para la instalaci6n
deben tener la resistencia suficiente para soportar el peso
delequipo de aire acondicionado. Una buena instalaci6n
con atenci6n especial a lacorrecta posici6n de la unidad
disminuir&la probabilidad de que sea necesario efectuar
reparaciones.
C0MO INSTALARLO
H CORTINAS LATERALES
Inserte las cortinas laterales en las guias del aire
acondicionado. Fije las cortinas a la unidad con
tornillos (TIPO A), como se muestra en Figura 2.
TIPOA Figura 2
_'1FAJA DE SELLANTE
Corte la cinta selladora adhesiva (TIPOD) a la anchura
de laventana.
Quite el dorso de la cinta selladora y peque la cinta
selladora a la superficie inferior de la ventana de abajo.
Vea la Figura 3.
Figura 3
COLOCAR LA UNIDAD EN LA
VENTANA
Abra la ventana y marque la linea central en el centro del
alf izar interior como se muestra en laFigura 4.
ANTEPECHO
INTERIOR
TABURETE
Figura 4
D SOPORTE DE FIJACION L
• Utilice tornillos(TIPO A) para instalar los soportes
en L sobre la plataforma exterior como se
muestra. Consulte Figura 5.
• El soporte ayuda a mantener la unidad
correctamente en su lugar. AsegQrese de colocar
el borde del soporte nivelado con la parte de atr&s
del alfeizar interior. V6ase la Figura 5.
• Si el aire acondicionado est& bloqueado pot el
marco de la ventana de tormenta, v6a el paso 9.
DESCANSO
EXTERIOR
\
\
\
DESCANSO
INTERIOR
TIPO A
INTERIOR
LINEA DEL CENTRO
EXTERIOR
MENSULA EN L
gura 5
DRENAJE
En primer lugar, asegQrese de insertar la tuberia
de drenaje en la bandeja de la base antes de la
instalaci6n. El aire acondicionado debe instalarse
con una ligera inclinaci6n (1/4") hacia abajo para
el drenaje adecuado del exceso de agua condensada
a traves de la tuberia de drenaje.
4ira
TUYAU
DRENAJE DI_VACUATION
PARTE POSTERIOR
TUBO DE H- DEL RECIPIENTE
DRE_,_ DE BASE
PARTE INFERIOR DEL
_- REOIPIENTE DE BASE
'_111//////////////_
Figura 6
-19-
