HUMIDIFICATEUR À DÉRIVATION À TAMBOUR HE120
69-1860EF—01 6

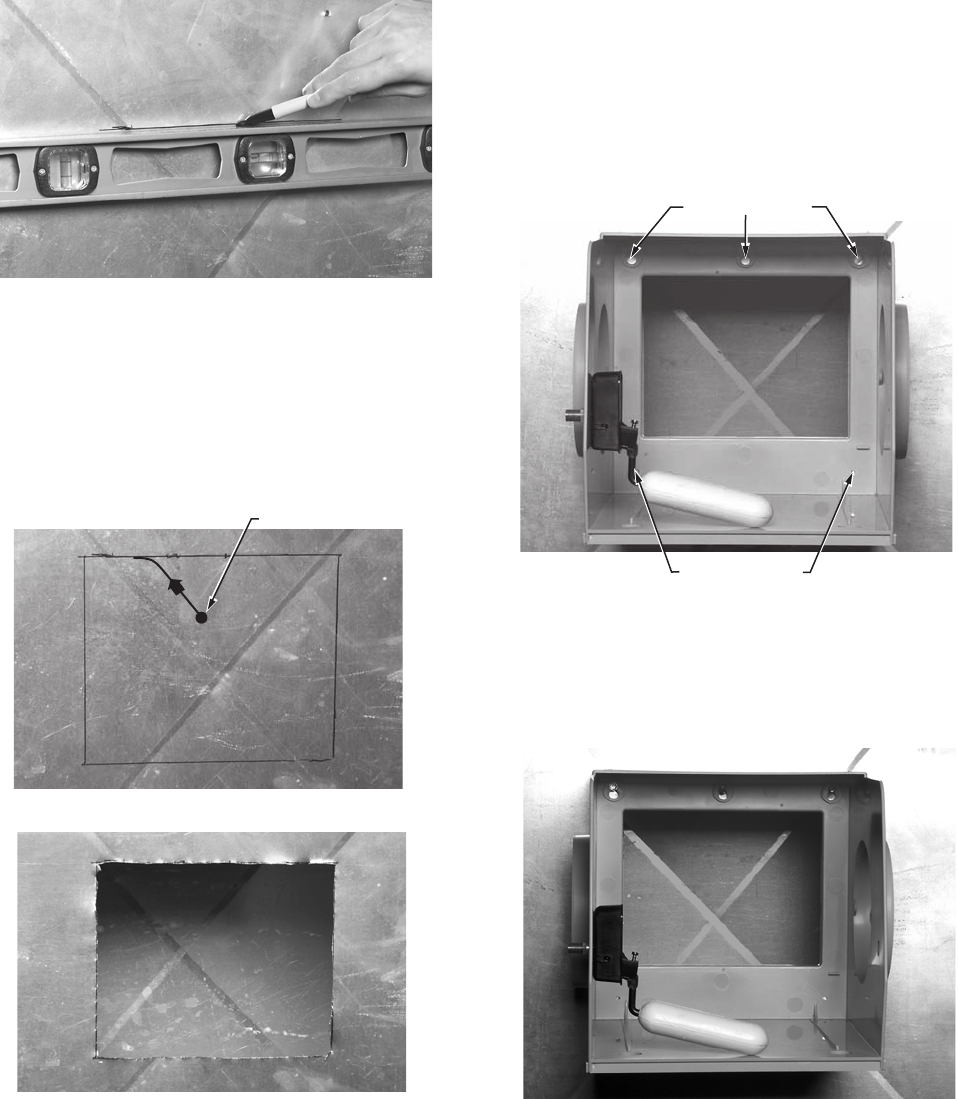

Fig. 4. Marquage de la position du gabarit.
3. Découper le gabarit illustré à la page 22.
4. Coller le gabarit à l'endroit choisi avec du ruban et en
tracer le contour avec un crayon marqueur.
5. Retirer le gabarit et découper soigneusement l'ouver-
ture rectangulaire à l'aide des cisailles à tôle. Voir la
figure 5. (À l'aide d'une perceuse, faire un trou de départ
au centre du rectangle.)
Fig. 5. Découpage de l'ouverture pour l'humidificateur.
6. Désassembler l'humidificateur. Enlever le couvercle en
le soulevant sur le devant. Retirer les pièces du tam-
bour, le bac d'eau et la plaque du moteur.
7. Placer le boîtier de l'humidificateur HE120 de niveau,
sur l'ouverture, et marquer l'emplacement des cinq
trous de montage. Voir la figure 6.
8. Retirer le boîtier de l'humidificateur et percer des trous
de montage à l'aide d'un foret de 3 mm (1/8 po).
9. Engager les trois vis à tôle n
o
8 de 1,9 cm (3/4 po) dans
les trous du haut.
Fig. 6. Marquage de l'emplacement des trous de montage.
10. Installer le boîtier de l'humidificateur sur les vis, le
placer de niveau et serrer les trois vis. Voir la figure 7.
11. Fixer le bas du boîtier avec deux vis à tôle n
o
8 de 1,9
cm (3/4 po).
Fig. 7. Montage de l'humidificateur.
12. Vérifier si l'humidificateur est bien de niveau.
TROU DE D
É
PART
MF13618
TROUS DE MONTAGE
TROUS DE MONTAGE
MF13619
