Manual de instalación de aparato de aire acondicionado
Lea este manual antes de la instalación
Explique el uso del aparato al usuario siguiendo
las instrucciones de este manual.
Herramientas necesarias para realizar la instalación
1. Destornillador 5. Llave dinamométrica (17 mm, 22 mm, 26 mm) 9. Alicate 12. Avellanador
2. Sierra para metales 6. Cortador de tubo
3. Taladro 7. Llave para tuercas cónicas
10. Detector de fugas de gas o
solución de agua jabonosa
4. Llave (17, 19 y 26 mm) 8. Cuchilla 11. Metro

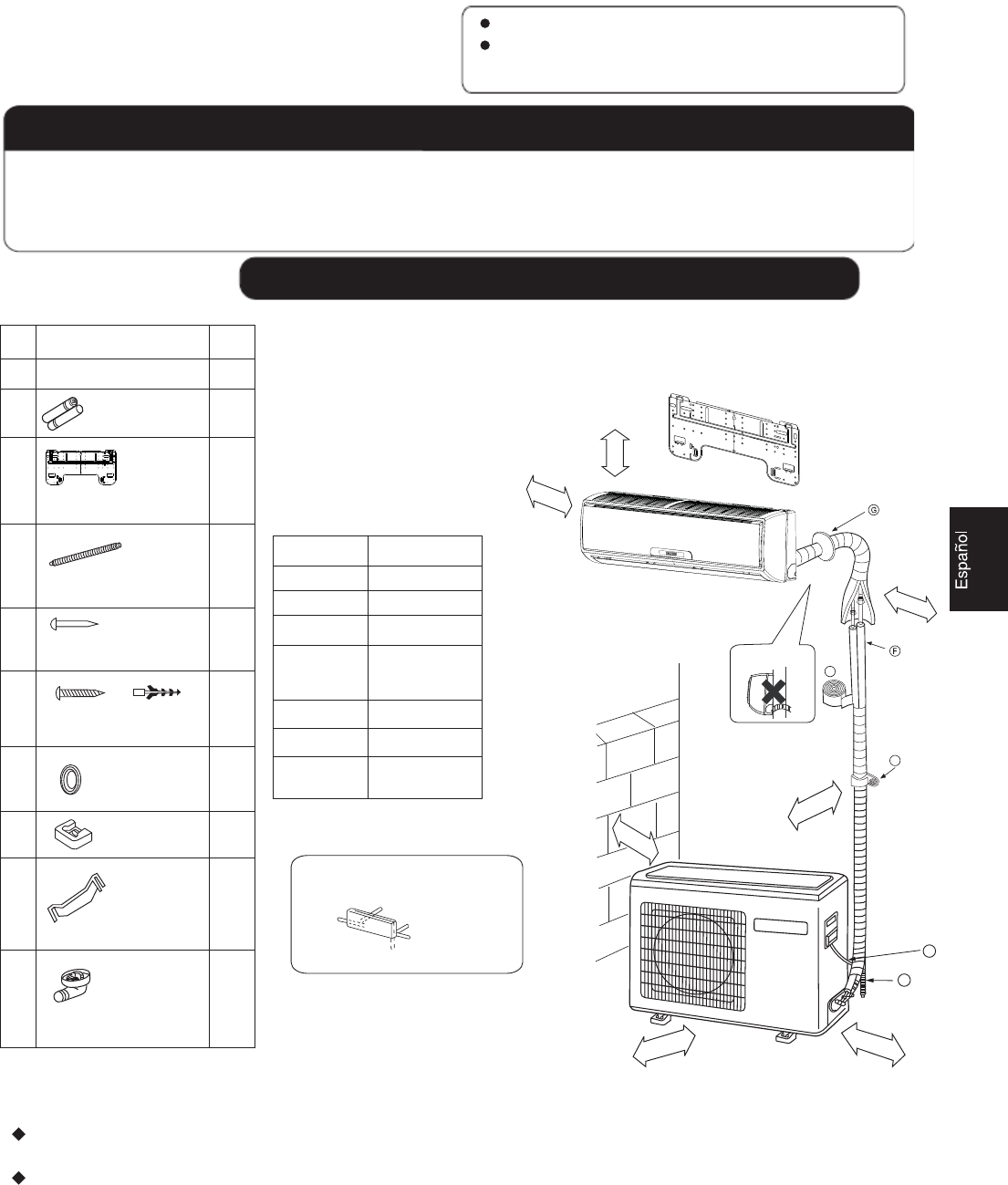

Diagrama para la instalación de aparatos interiores y exteriors
Accesorios
Nº
Accesorio
Número
de
artículos
ķ
Control remoto
1
ĸ
Batería seca R-03
2
Ĺ
Placa de montaje
1
ĺ
Manguera de drenaje
1
Ļ
ø 4X50
Clavo de acero, cemento
6
ļ
Tornillo ø4X25
Tapón de plástico
4
Ľ
Cubierta
1
ľ
Acolchado
4
Ŀ
Placa de soporte del tubo
1
ŀ
Codo de drenaje
1
Componentes opcionales para la
instalación de los tubos
Marca
Nombre del
componente
Cinta no adhesiva
Cinta adhesiva
Soporte (L.S) con
tornillos
Conexión de
cable eléctrico
para interior y
exterior
Manguera de
drenaje
Material aislante
de calor
Cubierta de
orificio de
entubación
Organización de la dirección de los tubos
Izquierda trasera
Izquierda
Izquierda derecha
Derecha
Inferior
Las marcas de la a la que se muestran
en la figura representan los componentes.
La distancia entre la unidad interior y el suelo debe
ser superior a 2 m.
࿆
࿇
࿈
࿉
࿊
࿋
࿌
࿆
࿌
más de 5 cm
más de 10 cm
más de 10 cm
Il faut faire attention à la
remontée du tuyau de drainage
A
C
D
E
más de 10 cm
más de 10 cm
más de 15 cm
más de
60 cm
