Haier 0010516146 Air Conditioner User Manual



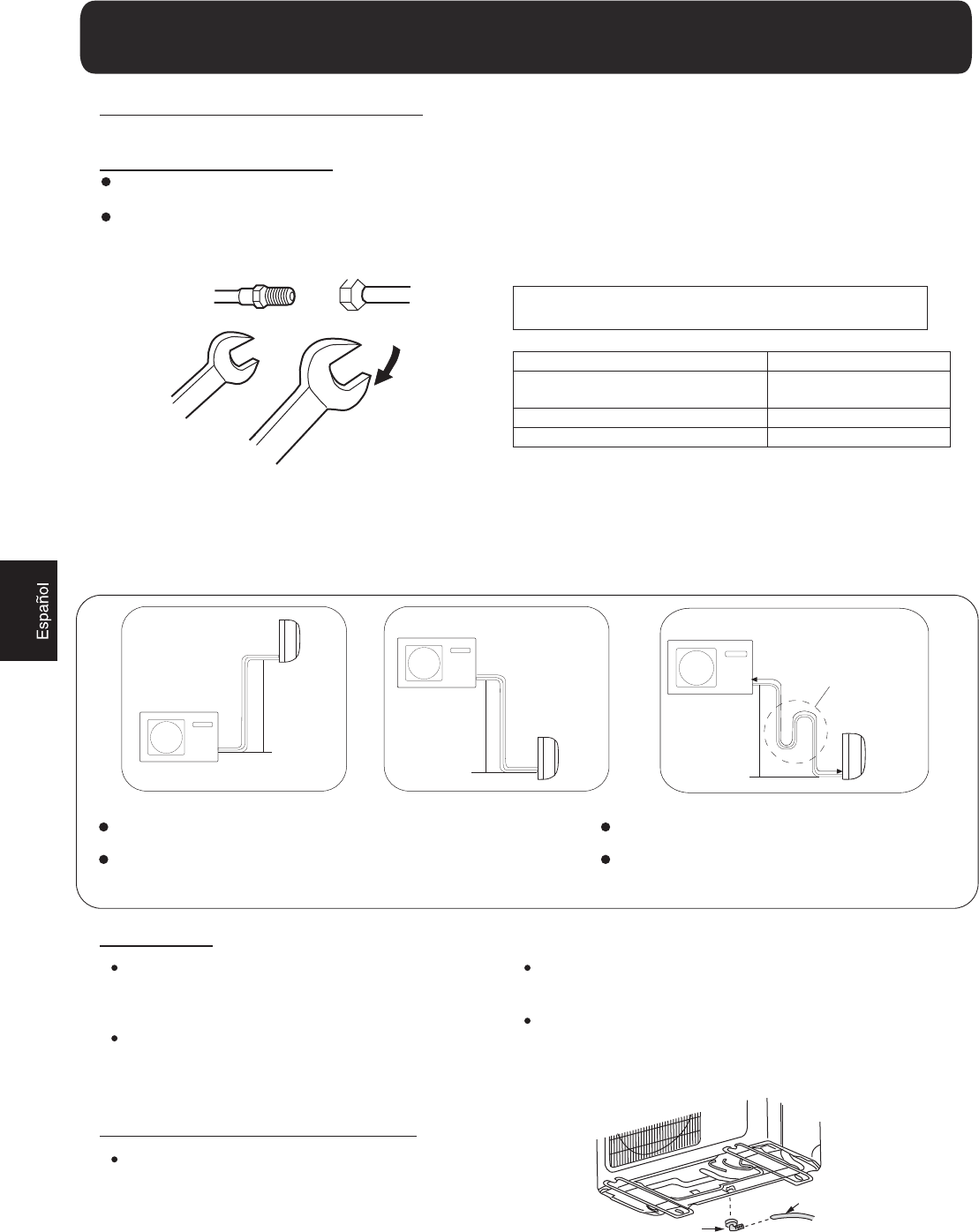

1. Instalación de la unidad exterior
Instale la unidad exterior de acuerdo con el diagrama de instalación de unidades interiores y exteriores.
2. Conexión de los tubos
Para doblar un tubo, intente hacer la curva lo más suave posible para no aplastar el tubo. El radio de doblado debe ser
superior a 30 o 40 mm.
Será más sencillo conectar en primer lugar el tubo de gas.
El tubo de conexión es especial para el tipo R410A.
Media unión Tuerca cónica
Si se fuerza la fijación sin aplicar centrado podrían
dañarse los tubos y provocarse una fuga de gas.
Diámetro del tubo(ø) Par de apriete
Lado de líquido 6,35 mm
(1/4")
18N.m
Lado de gas 9,52mm (3/8") 42N.m
Lado de gas 12,7mm (1/2") 55N.m
Llave
Llave dinamométrica
Procure que no penetren materiales, como residuos o arena, en el tubo.
La longitud estándar del tubo es de 5 m. Si el tubo tiene más de 7m, se verán afectadas las funciones de la unidad. Si es
necesario alargar el tubo, deberá cargarse refrigerante adicional a razón de 20 g / m. No obstante, la carga de
refrigerante deberá ser realizada por un ingeniero profesional en aire acondicionado. Antes de añadir refrigerante
adicional, realice una purga de aire desde los tubos refrigerantes y la unidad interior utilizando una bomba de vacío y
cargue después el refrigerante adicional.
3. Conexión
Utilice el mismo método con la unidad interior.
Afloje los tornillos del bloque de terminales e
inserte los tapones completamente en los
mismos. Apriete entonces los tornillos.
Si el cableado no es correcto, no podrá
alcanzarse la orientación correcta y el controlador
podría resultar dañado.
Fije el cable con un alicate.
Inserte el cable de acuerdo con el número del
terminal, de la misma forma que hizo con la
unidad interior.
4. Instalación del codo de drenaje
Si utiliza un codo de drenaje, instálelo como indica la figura.
Nota: sólo para la unidad de bomba de calor.
Manguera de
drenaje
Codo de drenaje
In case A is more than 5m
A
B
A
B
A
B
(07k 09k 12k)
(18k 22k)
Unidad interior
Unidad interior
Filtro de aceite
Unidad interior
Unidad exterior
PRECAUCIÓN
Elevación máx.: A máx1 = 10 m Longitud máx.: B máx1 = 15 m
En caso de que la elevación A sea superior a 5 m, el filtro de aceite
debe instalarse cada 5 ~ 7 m.
En caso de que la longitud del tubo B sea
superior a 7 m, deberá cargarse el refrigerante
a razón de 20 g / m.
Unidad exterior
Unidad exterior
A máx2 = 15 m
B máx
2 = 25 m
(07k 09k 12k)
(18k 22k)
Unidad exterior
13
