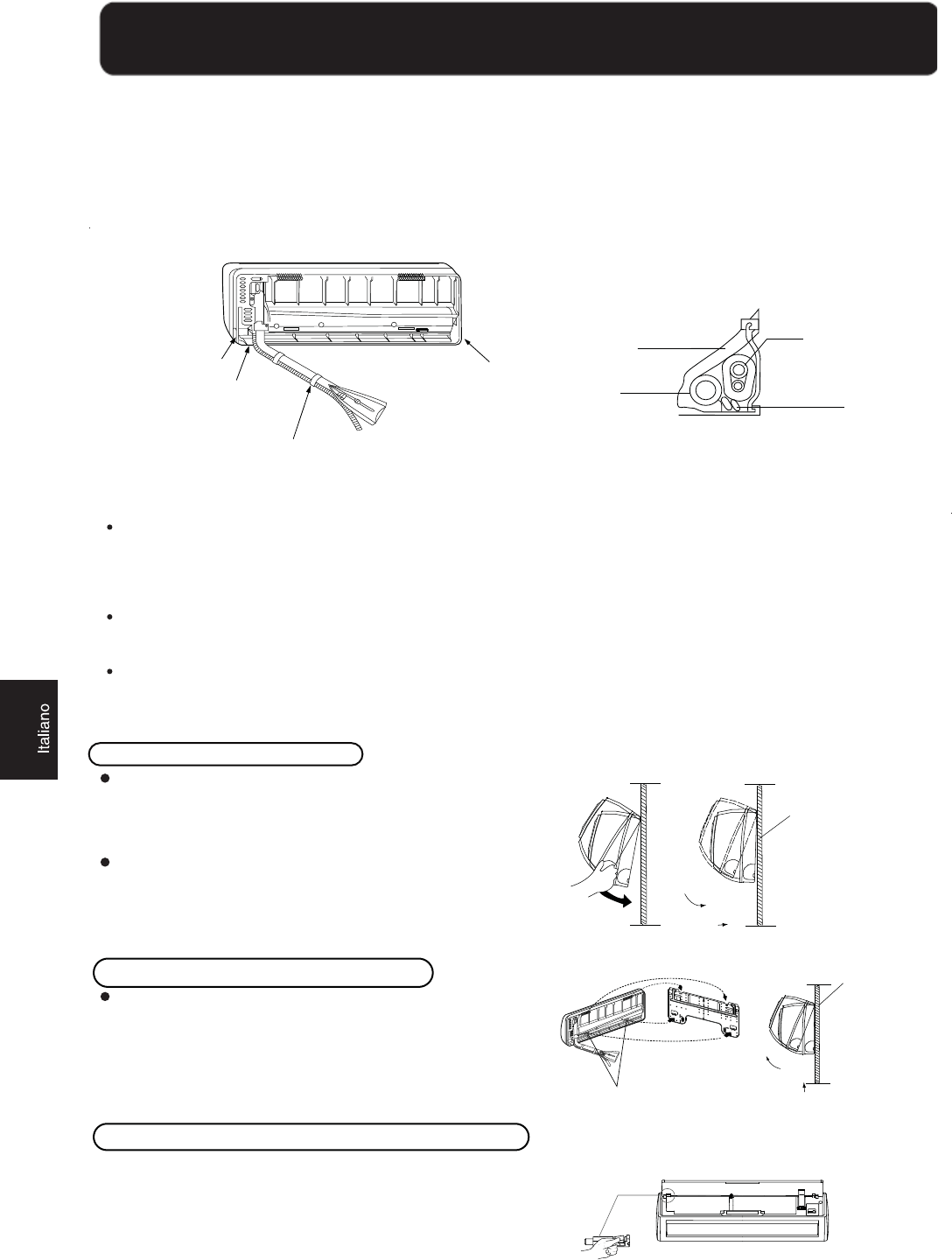

1 Inserire il tubo di scarico nella tacca presente sui materiali termoisolanti dell'elemento interno.
2 Inserire i cavi elettrici per interni/esterni dal retro dell'elemento interno e tirarli fuori dal lato frontale, poi
effettuare il loro collegamento.
3 Ricoprire con uno strato di
olio refrigerante la facciata con il dispositivo di tenuta svasato e collegare i tubi.
Copri
re bene l'elemento di connessione con materiali termoisolanti e fissarli saldamente con nastro adesivo
Coperchio per le tubature
poste sulla destra
Cope
rchio per le tubature poste sulla sinistra
Coperchio per le tubature
poste sul lato inferiore
Fissaggi con nastro adesivo
Materiale termoisolante
Tubature
Tubo di scarico
Cavi elettrici interni/esterni
I cavi elettrici interni/esterni e il tubo di scarico devono essere legati ai tubi contenenti il liquido refrigerante con nastro
di protezione.
[Tubature con altre direzioni]
Asportare, con una pinza, il coperchio per le tubature secondo la direzione delle tubature e poi piegare i tubi secondo
la posizione del foro sul muro. Effettuando la piegatura fare attenzione a non danneggiare i tubi.
Collegare in primo luogo i cavi elettrici interni/esterni e poi estrarre quello connesso specificatamente al
termoisolamento dell'elemento di connessione.
Fissaggio del corpo dell'elemento interno
Sospendere in modo sicuro il corpo dell'elemento
fissandolo alle tacche superiori presenti sulla piastra di
montaggio. Spostare il corpo dell'elemento da lato a lato
per verificare che sia fissato in modo sicuro.
Per fissare il corpo sulla piastra di montaggio, sostenere
il
corpo obliquamente dal basso e poi posarlo
perpendicolarmente.
piastra di montaggio
Asportare e abbassare il corpo dell'elemento esterno
Nell'asportare e abbassare il corpo dell'elemento
esterno, usare le mani per sollevare il corpo in modo
che si svincoli dal gancio che lo trattiene, sollevare poi il
fondo
del corpo spingendolo leggermente verso
l'esterno e poi sollevare trasversalmente l'elemento fino
a che non esce dalla piastra di montaggio.
piastra di montaggio
gan
cio
Smontare facilmente l'elemento interno per poterne effettuare la pulizia
La griglia di immissione può essere rimossa
Aprire
la griglia di immissione, premere il pulsante di
sblocco sulla sinistra, poi spingere la griglia di immissione
fuori dalla sua sede e rimuoverla.
Componente interno
19
