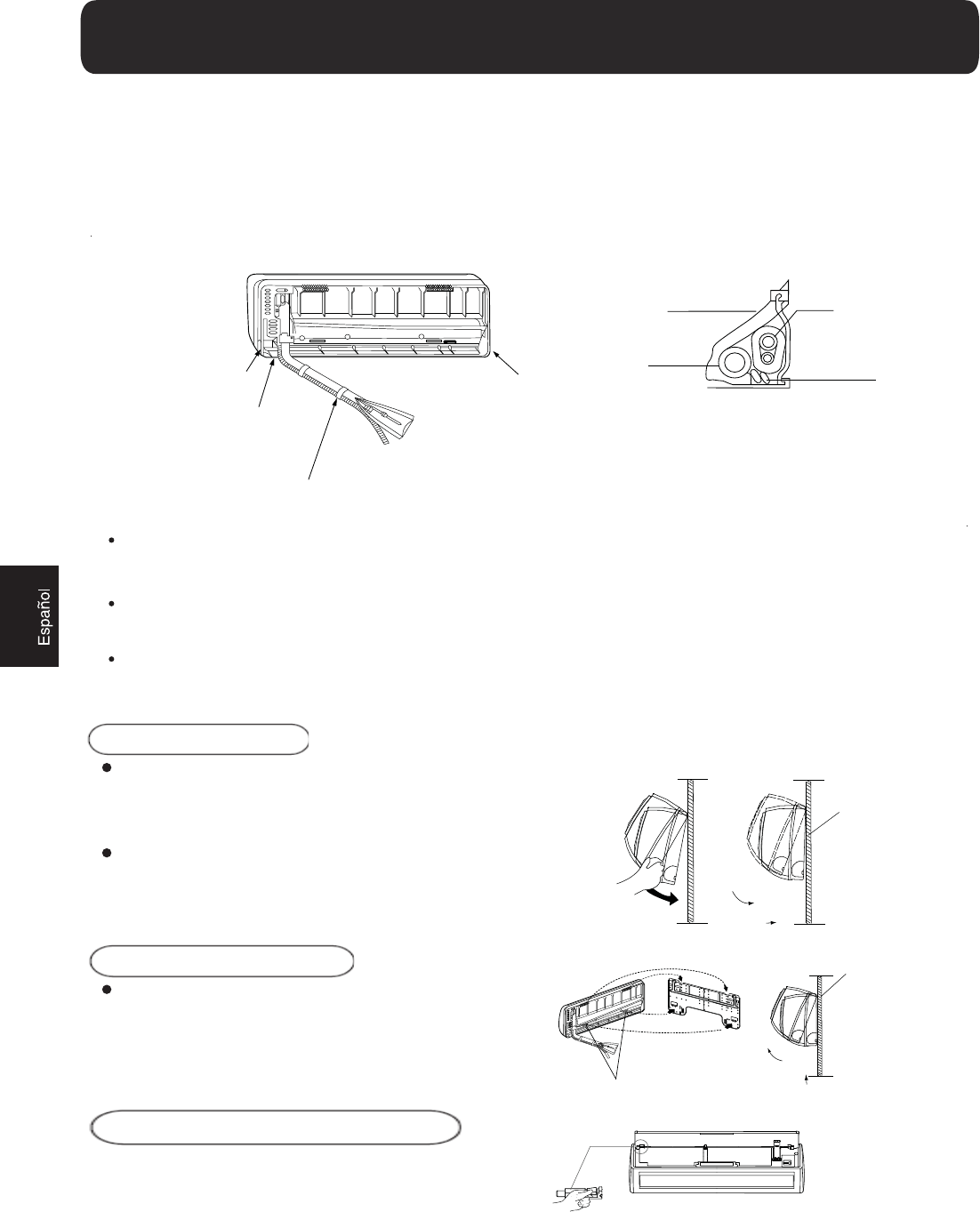

1 Pase la manguera aislante a través del hueco de los materiales de aislamiento de calor de la unidad interior.
2 Inserte los cables eléctricos de interior / exterior a través de la parte trasera de la unidad interior y tire de
ellos desde la parte delantera. Conéctelos entonces.
3 Cubra la cara de sellado con aceite refrigerante y conecte los tubos.
Cubra la conexión con material aislante de calor y asegúrese de fijarla con cinta adhesiva.
Material aislante de calor Entubación
Manguera de drenaje
Cable eléctrico de interior/exterior
Cubierta de entubación derecha
Cubierta de entubación izquierda
Cubierta de entubación inferior
Fijación con cinta adhesiva
Los cables eléctricos de interior/exterior deben conectarse a la entubación del refrigerante utilizando cinta protectora.
[Entubación en otra dirección]
Corte con una cuchilla la cubierta de entubación de acuerdo con la dirección de entubación y doble los tubos de
acuerdo con la posición del orificio en la pares. Tenga cuidado de no romper los tubos al doblarlos.
Conecte previamente el cable eléctrico de interior / exterior y tire de la conexión al aislante de calor del componente
de conexión.
Fijación de la unidad interior
Cuelgue con seguridad la unidad de las muescas
superiores de la placa de montaje. Mueva el bastidor
hacia los lados para verificar que la fijación se haya
realizado de la forma correcta.
placa de montaje
Para fijar el bastidor a la placa de montaje, sostenga el
aislante del bastidor desde debajo y colóquelo en
posición perpendicular.
placa de montaje
Descarga de la unidad interior
Al descargar la unidad interior, utilice la mano para
levantar el bastidor y separarlo del gancho. Levante
entonces la parte inferior del bastidor llevándolo hacia
fuera ligeramente hasta que la unidad se separe de la
placa de montaje.
gancho
Desmontaje de la unidad interior para su limpieza
La rejilla de entrada se puede retirar
Abra
la rejilla de entrada, presione el botón de bloqueo
situado a la izquierda y presione a través de la ranura para
extraer la rejilla de entrada.
Unidad interior
11
