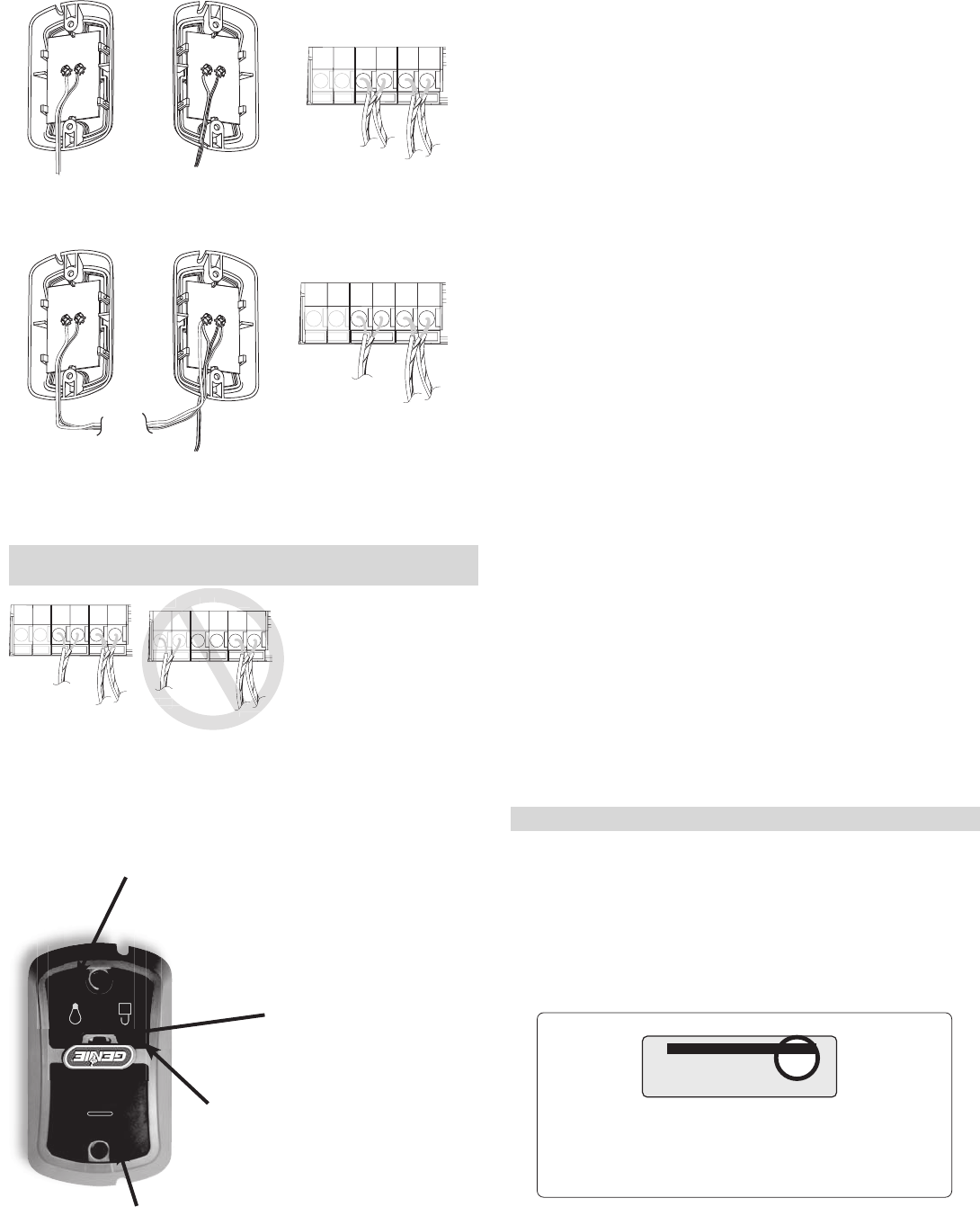

CONSOLA DE PARED, DESCRIPCIÓN GENERAL
Sólo utilice la consola de pared Serie III que se
proporciona con esta unidad.
La consola de pared tiene tres botones y una luz
indicadora.
Luz indicadora
La luz indicadora se visualizará de color rojo cuando
la consola de pared esté adecuadamente conectada y
el Sure-Lock™ esté Apagado. Cuando el Sure-Lock™
está encendido, la luz indicadora se enciende de forma
intermitente.
Botón Open/Close (Abrir/Cerrar)
Utilice este botón para abrir o cerrar la puerta del
garaje. Cuando Sure-Lock™ está Encendido, el botón
Open/Close (Abrir/Cerrar) CERRARÁ únicamente la
puerta. Nota: Una presión constante al botón en el
modo CLOSE (CERRAR) invalidará las respuestas de
error en la unidad motorizada y cerrará la puerta.
Botón Independent Light Control (Control de luz
independiente)
Utilice este botón para Encender las luces de la
unidad motorizada. La iluminación de la unidad
motorizada permanecerá Encendida hasta que vuelva
a presionar este botón o se haya completado una
acción de la puerta. NOTA: Si el abre puertas tiene un
sensor Detector de movimiento, el sensor mantendrá
encendidas las luces de la unidad motorizada mientras
se detecte movimiento.
Botón Sure-Lock™
Cuando Sure-Lock™ esté Encendido, la unidad
motorizada no puede activarse por medio de la
consola de pared o un control remoto.
Presione y mantenga presionado durante 5
segundos (o hasta que la Luz indicadora se ilumine
de forma intermitente) para activar Sure-Lock™.
Presione y suelte para Apagar el Sure-Lock™.
Botón Independent Light Control (Control de luz
independiente)
Controla las luces del abre puertas desde el interior del
garaje
Botón Sure-Lock™
– LOCK (BLOQUEAR) deshabilita
los controles después de que la
puerta se cierre completamente
– UNLOCK (DESBLOQUEAR)
permite que los controles
funcionen normalmente
Luz indicadora
La luz indicadora roja está siempre
encendida
Cuando el Sure-Lock™ está
encendido, la luz indicadora se
enciende de forma intermitente
Botón Open/Close (Abrir/Cerrar)
Abre y cierra la puerta desde el interior del garaje
Sugerencia: Si la luz del indicador en la consola de
pared se enciende, pero NO hay funcionamiento de los
botones, verifi que el
enrutamiento de cable
de la consola de pared
en el conector de la
unidad motorizada.
STB BWC IWC
NO
UTLIZADO
NO
UTLIZADO
DE STBs
DE LA CONSOLA
DE LA PARED
STB BWC IWC
DE STBs
DE LA CONSOLA
DE LA PARED
STB
BWC
IWC
E STBs
LA CONS
CON
ARE
LA PA
CONSOLA OPCIONAL DE PARED DOBLE,
INSTALACIÓN
Use únicamente una consola de pared Serie III cuando
agregue una segunda consola de pared. La segunda
consola de pared opcional
Genie® Serie III debe
comprarse por separado.
O BIEN
STB BWC IWC
NO
UTLIZADO
NO
UTLIZADO
DE STBs
DE LA CONSOLA
DE LA PARED #2
DE LA CONSOLA
DE LA PARED #1
W
B/W
W
B/W
CONSOLA DE
LA PARED #1
CONSOLA DE
LA PARED #2
DE LA CONSOLA
DE LA PARED #1
A LA CABEZA
DE LA ENERGÍA
W
B/W
W
B/W
A LA CABEZA DE LA ENERGÍA
CONSOLA DE
LA PARED #1
CONSOLA DE
LA PARED #2
STB BWC IWC
NO
UTLIZADO
NO
UTLIZADO
DE STBs
DE LA CONSOLA
DE LA PARED
Este abre puertas tiene una calcomanía del Número
de serie, cuyos números de serie empiezan con el 10 o
una cifra mayor.
Siga las instrucciones que aparecen en esta página.
ATENCIÓN
Si su abre puertas de garaje tiene una calcomanía con el
número de serie que tiene esta apariencia, en la cual los
primeros dos números son 10 o mayores, su abre puertas
funcionará con este control de pared Serie III.
MODEL AC SR3 THE GENIE COMPANY
FCC ID: B8Q AC SR3 Residential Door Operator
IC: 2133A-CSD1D 120V. 60HZ. 5A
FOR H P CAL 1 80035GENIE OR WWW GENIECOMPANY COM
S/N:10XXXX XXXXXXX
Las consolas de la pared de otros fabricantes pueden
no trabajar con los abrelatas de estos grupos del
número de serie. Las series I de Genie® emparedan
los botones y las consolas de la pared de la serie II
no funcionarán con los abrelatas de este grupo del
número de serie.
Conector de cable en la
unidad motorizada
Conector de cable en la
unidad motorizada
