FRANÇAIS
2. Association aux appareils intérieurs
Les appareils intérieurs qui peuvent être raccordés au présent appareil sont décrits ci-dessous.
Nom du modèle de l’appareil intérieur pouvant être raccordé
Nom du modèle de
l’appareil extérieur
PMFY-P25 · 32 · 40 · 63 VBM
PLFY- P32 · 40 · 50 · 63 · 80 · 100 · 125 VKM
PLFY- P25 · 32 · 40 · 50 · 63 · 80 · 100 · 125 VLMD
PEFY-P25 · 32 VML
PEFY-P40 · 50 · 63 · 71 · 80 · 100 · 125 · 140 · 200 · 250 VMH
PCFY-P40· 63 · 100 · 125 VGM
PKFY-P25 VAM
PKFY-P32 · 40 · 50 VGM
PFFY- P25 · 32 · 40 · 50 · 63 VLEM
PFFY- P25 · 32 · 40 · 50 · 63 VLRM
PDFY-P25· 32 · 40 · 50 · 63 · 71 · 80 · 100 · 125 VM
Capacité totale des
modèles d’appareils
intérieurs raccordés
Nombre d’appareils
intérieurs pouvant
être raccordés
200 à 520PUHY-P400
2 à 20
250 à 650PUHY-P500
Remarque :
1. La capacité totale des modèles d’appareils intérieurs raccordés représente la somme totale des chiffres indiqués avec le nom du modèle de l’appareil intérieur.
2. Dans le cas où la capacité totale des appareils intérieurs raccordés dépasse la capacité de l’appareil extérieur, la capacité de chaque appareil intérieur
diminuera et sera inférieure à la puissance nominale durant le fonctionnement simultané. Par conséquent il est préférable si possible d’associer des appareils
intérieurs dont la capacité ne dépasse pas celle de l’appareil extérieur.
3. Vous devrez utiliser un module élévateur du niveau des signaux de transmission (RP) si le nombre de d’appareils intérieurs raccordés au sein d’un système de
refroidissement dépasse le nombre mentionné dans le tableau ci-dessous.
* Le nombre maximum d’appareils pouvant être contrôlé dépend des modèles des appareils intérieurs, du type de télécommande et de leurs capacités
respectives.
Le nombre d’appareils intérieurs et le nombre total de télécommandes sont affichés entre parenthèses ( ).
*1 Si un seul appareil supérieur au modèle 200 existe au sein du système réfrigérant, la capacité maximale sera “200 ou supérieure”.
200 ou moins
200 ou plus
(*1)
Capacité des appareils
intérieurs connectés
Nombre d’appareils intérieurs pouvant être raccordés sans module
élévateur du niveau des signaux de transmission (RP)
Type de télécommande

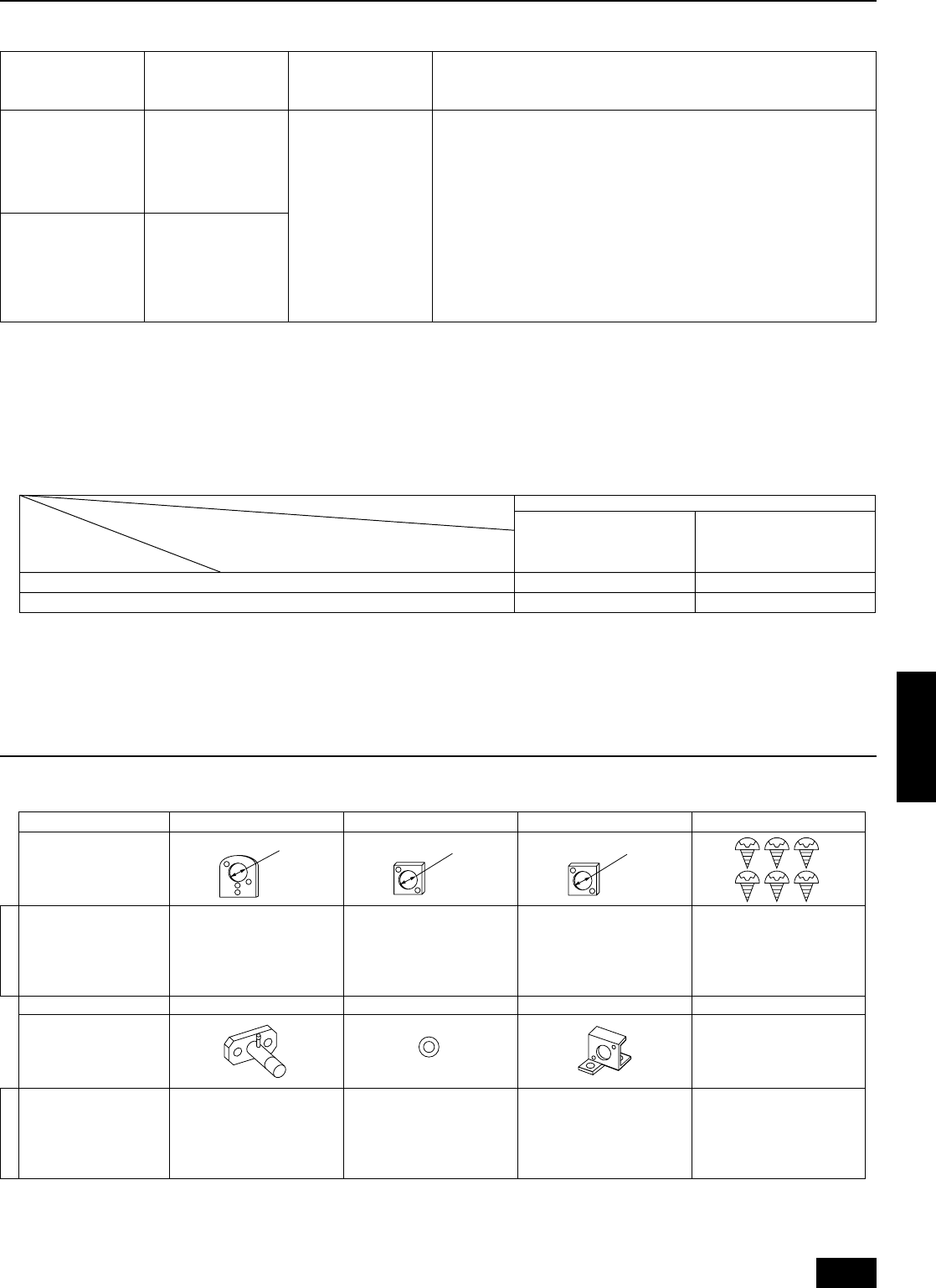

L’appareil extérieur est livré avec les pièces indiquées ci-dessous. Veiller à ce que les quantités des éléments livrés correspondent à celles indiquées.
Nom 1
Plaque de montage du conduit
2
Plaque de montage du conduit
3
Plaque de montage du conduit
4 Vis à tôle M4 × 10
Forme
PUHY-P400
PUHY-P500
1116
Nom 5 Raccord 6 Emballage 7
Plaque de montage des câbles
Forme
PUHY-P400
PUHY-P500
111
* Le raccord 5 est fixé à l’appareil.
3. Vérification des pièces livrées
Nom du modèle
Nom du modèle
ø62
ø53
ø46
intérieur ø29, extérieur ø39
Télécommande PAR-F-25MA
Avant Ver. E Après Ver. F
16 (32) 20 (40)
16 (32) 16 (32)
