Встроенный усилитель 540A/640A
107
Bi-amping (Применение двух усилителей)
Усилитель серии Azur снабжен клеммами "PRE-OUT" (ВЫХОД
ПРЕДВ. СТУПЕНИ). Если ваши динамики имеют по два набора
выводов, тогда возможно добавление к вашей системе второго
усилителя, если имеется отдельный усилитель мощности.
Применение двух усилителей допускает независимое управление
низко- и высокочастотными динамиками, обеспечивая повышенную
чистоту звука и более удобное управление динамиками. На

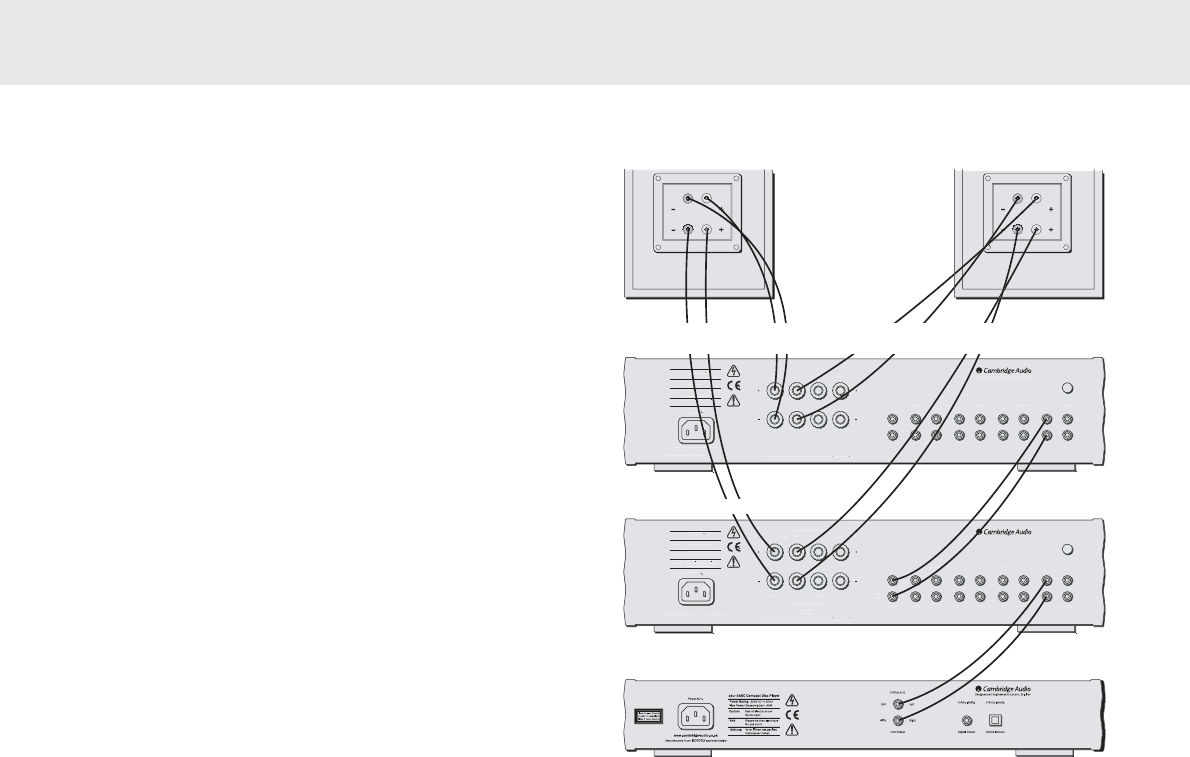

приведенной схеме показан пример настройки схемы с двумя
усилителями.
Пожалуйста, отметьте, что при использовании второго усилителя
серии Azur в качестве подчиненного (slave) усилителя, можно
использовать любой линейный вход для подсоединения от зажимов
"Pre-Out" основного усилителя.
Использование выводов "Speaker B" (Динамик B)
Зажимы "Speaker B" на задней стенке усилителя допускают
применение второго набора динамиков, которые могут находиться в
другой комнате.
