Superior BCD36MH Indoor Fireplace User Manual



NOTE: DIAGRAMS & ILLUSTRATIONS ARE NOT TO SCALE.
13
A
1
C
1
B
1
B
2
C
2
A
2
A
1
C
1
B
1
B
2
C
2
A
2
Chimney
Section
Joints
No. 8 x 1/2" SMS
tA
d
er
iuqe
R swercS
'6 tsaP
tnioJ
yrevE
nI
de
riuqeR swe
rc
S oN
tesffO fo '6
ts
riF roF stnioJ
4'
6'

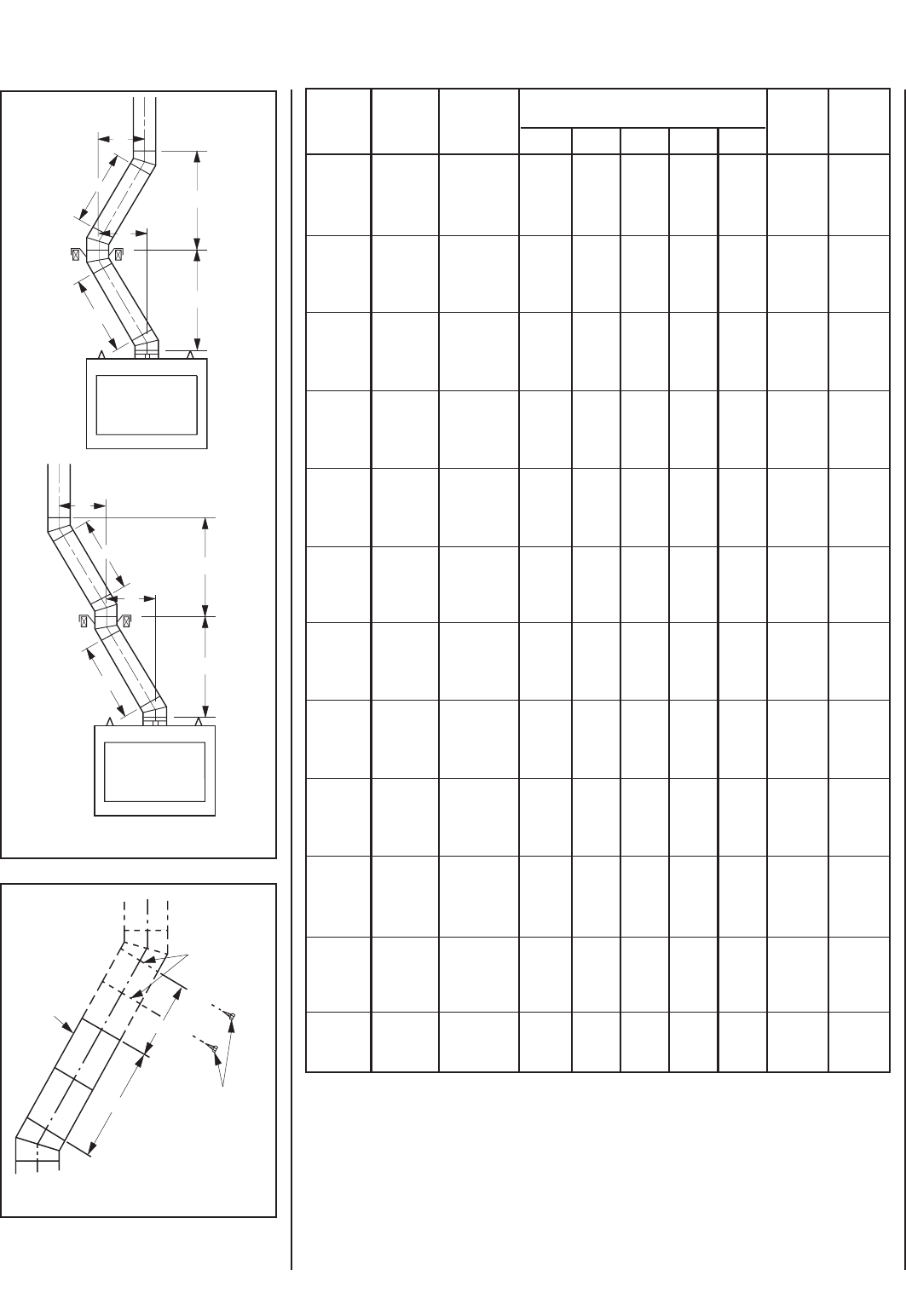

Figure 31
Figure 32
A B Number of FTF8 A B
Offset Height FTF8-S4 Chimney Sections Offset Height
(Inches) (Inches) Stabilizer 12" 18" 24" 36" 48" (meters) (meters)
415³⁄₄ 0 0 0 0 0 0.10 0.40
9 ¹⁄₈ 24 ⁵⁄₈ 1 0 0 0 0 0.23 0.63
12 ¹⁄₈ 29 ³⁄₄ 0 1 0 0 0 0.31 0.76
14 ¹⁄₄ 33 ¹⁄₂ 2 0 0 0 0 0.36 0.85
15 ¹⁄₈ 35 0 0 1 0 0 0.38 0.89
17 ¹⁄₄ 38 ⁵⁄₈ 1 1 0 0 0 0.44 0.98
20 ¹⁄₄ 43 ⁷⁄₈ 0 2 0 0 0 0.51 1.11
21 ¹⁄₈ 45 ³⁄₈ 0 0 0 1 0 0.54 1.15
22 ³⁄₈ 47 ¹⁄₂ 2 1 0 0 0 0.57 1.21
23 ¹⁄₄ 49 0 1 1 0 0 0.59 1.25
25 ³⁄₈ 52 ³⁄₄ 1 2 0 0 0 0.64 1.34
27 ¹⁄₈ 55 ³⁄₄ 0 0 0 0 1 0.69 1.42
28 ³⁄₈ 57 ⁷⁄₈ 1 1 1 0 0 0.72 1.47
29 ¹⁄₄ 59 ³⁄₈ 0 1 0 1 0 0.74 1.51
31 ³⁄₈ 63 ¹⁄₈ 0 2 1 0 0 0.80 1.60
32 ¹⁄₄ 64 ⁵⁄₈ 0 0 1 1 0 0.82 1.64
33 ¹⁄₂ 66 ³⁄₄ 2 1 1 0 0 0.85 1.70
35 ¹⁄₄ 69 ⁷⁄₈ 0 1 0 0 1 0.90 1.77
36 ¹⁄₂ 72 2 0 2 0 0 0.93 1.83
38 ¹⁄₄ 75 0 0 0 2 0 0.97 1.91
40 ³⁄₈ 78 ³⁄₄ 0 1 1 1 0 1.03 2.00
42 ¹⁄₂ 82 ³⁄₈ 0 2 2 0 0 1.08 2.09
44 ¹⁄₄ 85 ³⁄₈ 0 0 0 1 1 1.12 2.17
46 ³⁄₈ 89 ¹⁄₈ 0 1 0 2 0 1.18 2.26
50 ¹⁄₄ 95 ³⁄₄ 0 0 0 0 2 1.28 2.43
52 ³⁄₈ 99 ¹⁄₂ 0 1 0 1 1 1.33 2.53
55 ³⁄₈ 104 ⁵⁄₈ 0 0 1 1 1 1.41 2.66
58 ³⁄₈ 109 ⁷⁄₈ 0 1 0 0 2 1.48 2.79
61 ³⁄₈ 115 ¹⁄₈ 0 0 0 2 1 1.56 2.92
63 ¹⁄₂ 118 ³⁄₄ 0 1 1 1 1 1.61 3.02
68 ⁷⁄₈ 128 1 0 0 0 1 2 1.75 3.25
71 131 ³⁄₄ 1 0 1 0 2 1 1.80 3.35
74 ⁷⁄₈ 138 ¹⁄₂ 1 0 0 0 0 3 1.90 3.52
77 142 ¹⁄₈ 1 0 1 0 1 2 1.96 3.61
80 147 ³⁄₈ 1 0 0 1 1 2 2.03 3.74
83 152 ¹⁄₂ 1 0 1 0 0 3 2.11 3.88
86 157 ³⁄₄ 1 0 0 0 2 2 2.18 4.01
88 ¹⁄₈ 161 ³⁄₈ 1 0 1 1 1 2 2.24 4.10
92 168 ¹⁄₈ 1 0 0 0 1 3 2.34 4.27
94 ¹⁄₈ 171 ³⁄₄ 1 0 1 0 2 2 2.39 4.36
98 178 ¹⁄₂ 1 0 0 0 0 4 2.49 4.54
100 ¹⁄₈ 182 ¹⁄₈ 1 0 1 0 1 3 2.54 4.63
103 ¹⁄₈ 187 ³⁄₈ 1 0 0 1 1 3 2.62 4.76
106 ¹⁄₈ 192 ⁵⁄₈ 1 0 1 0 0 4 2.70 4.89
109 ¹⁄₈ 197 ³⁄₄ 1 0 0 0 2 3 2.77 5.02
115 ¹⁄₈ 208 ¹⁄₈ 1 0 0 0 1 4 2.92 5.29
121 ¹⁄₈ 218 ¹⁄₂ 1 0 0 0 0 5 3.08 5.55
FTF8 OFFSET ELEVATION CHART
Table 4
