RISQUE DE CHOC ÉLECTRIQUE: Pour éviter la possibilité
de blessures corporelles,débrancher l’alimentation de courant à
l’unité avant d’entreprendre l’installation ou le service.
MISE EN GARDE: Pour éviter les difficultés durant l’installation
et/ou le fonctionnement, lire ces directives attentivement.
INSTRUCTIONS D'ASSEMBLAGE POUR

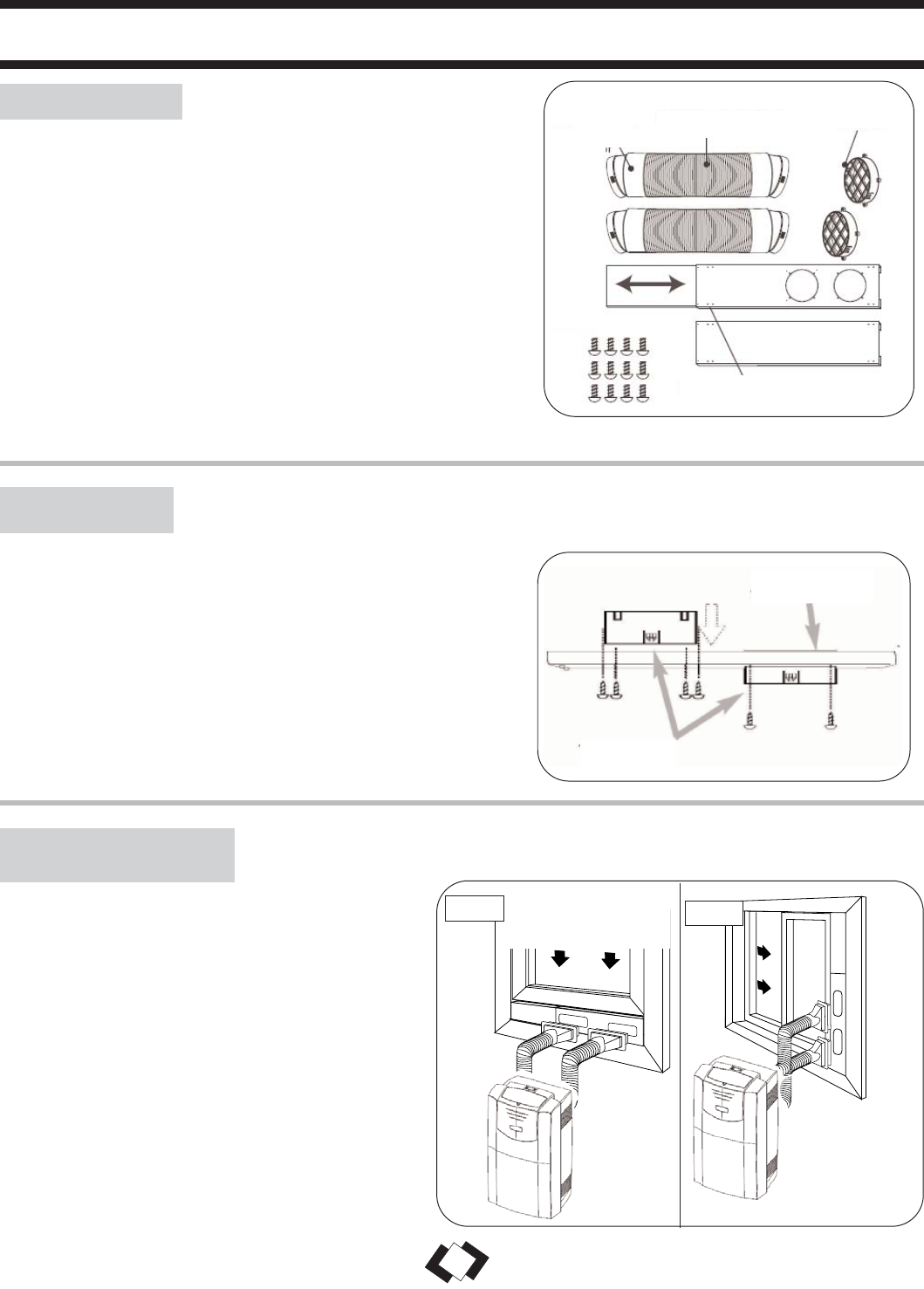

L'ENSEMBLE D'ADAPTATEURS DE FENÊTRE (Fig. 2).
a) Insérez le tube de raccord à travers l'arrière du panneau de
fenêtre.
b) Fixez chaque tube de raccord avec quatre vis à travers
l'avant du panneau de fenêtre.
c) Insérez les extensions de panneau de fenêtre dans le
panneau de fenêtre. Serrez légèrement les vis dans le panneau
de fenêtre afin de maintenir les extensions en place.
Il devrait y avoir un dégagement d'au moins 30 cm (11,8 po) entre l'appareil et tout autre objet ou
structure et celui-ci devrait être installé sur une surface au niveau. L'appareil n'a pas à être purgé à
l'extérieur durant le fonctionnement en mode Déshumidification ou Ventilateur seulement.
Fig. 1
ACCESSOIRES D’INSTALLATION
Tuyau d'échappement
flexible
Connecteur de la tuyère
de sortie
Ferrure
Vis
Ensemble de glissières de fenêtre
ajustables 72 cm (28 1/3 po ) - 203 cm
(80 po)
Fig. 2
L'arrière du panneau
de fenêtre
Tube de
raccords
ACCESSOIRES D’INSTALLATION (Fig. 1)
Tuyau d'échappement flexible (13 cm) et connecteur de la
tuyère de sortie (2mcx)… de 45 cm (17 7/10 po) jusqu'à 135 cm
(53 1/6 po)
Ensemble de porte-fenêtre coulissante (3 mcx)…. de 72 cm (28
1/3 po) jusqu'à 203 cm (80 po)
Ferrure…. (2 mcx)
Vis...(8 mcx)
REMARQUE: L'échappement ainsi que l'ensemble pour fenêtre
doivent être installés en tout temps lorsque l'appareil fonctionne en
mode CLIMATISEUR.
16
CONSIGNES D’UTILISATION
INSTALLATION
IMPORTANT
INSTALLATION DU
KIT DE FENÊTRE
HORIZONTALE
Kit de coulisse de fenêtre
Min.: 26
5
/8” (67.5cm)
Max.: 80” (203cm)
VERTICALE
Kit de coulisse de
fenêtre
Min.: 26
5
/8” (67.5cm)
Max.: 80” (203cm)
Fig. 3a
Fig. 3b
Les applications de porte patio sont limitées aux
portes atteignant une hauteur maximale de 80 po (203
cm). Deux vis de blocage sont fournies pour joindre
ensemble chaque section coulissante.
1) Choisissez un endroit approprié, celui est sûr
d'avoir accès à une sortie électrique.
2) Installez le tuyau flexible sur le dos de l'unité.
Insérez le collier de tuyau sur l'ouverture
d'échappement et tordez pour fermer en place.
3) Installez le kit réglable de glisseur de fenêtre
comme nécessaire (voir la fig. 3a & 3b).
4) Installez l'autre extrémité du tuyau d'échappement
flexible sur l'adapteur d'échappement de fenêtre.
5) Installez l'adapteur d'échappement de fenêtre sur
l'ouverture dans la section de glisseur, en veillant que
les sections de glisseur de fenêtre sont bloquées.
6) Branchez l'unité à une sortie électrique au sol par
115V/60Hz.
Votre kit de fenêtre a été conçu pour l’adaptation à la plupart des fenêtres verticales
et/ou horizontales et portes patio standard.
