Instrucciones de uso y manual del usuario
S-13
Unidad compacta/Calentador

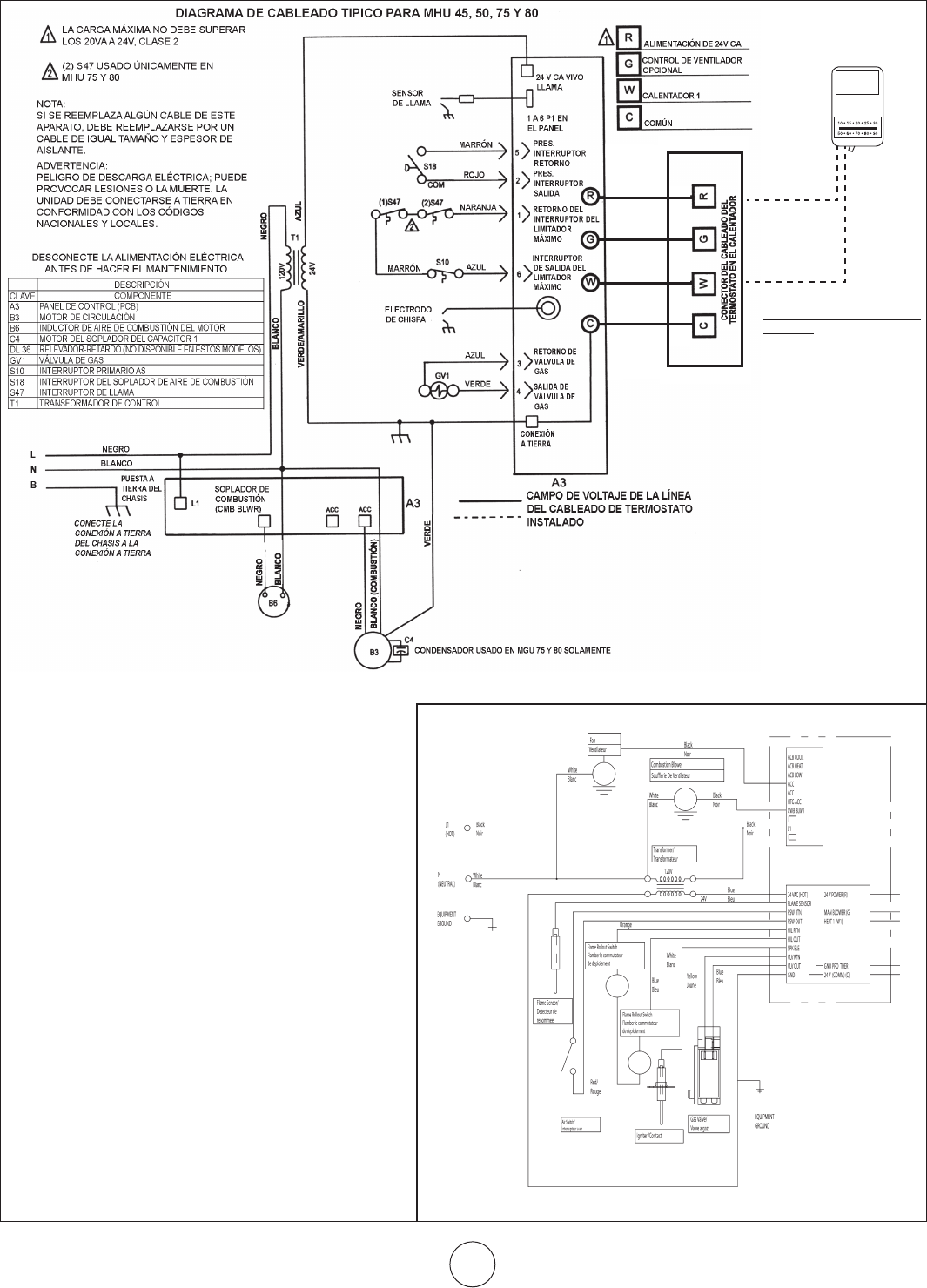

DIAGRAMA DE ESCALONES
BLUE
BLUE
BLACK
BLACK
BLACK
BLACK
EQUIPMENT
GROUND
WHITE WHITE
WHITE (COM)
WHITE
YELLOW
VLV
RTN
VLV
OUT
YELLOW
GREEN/YELLOW
1(S47)
T1 24V
120V
L1
A3
LINE VOLTAGE FIELD INSTALLED
MAXIMUM LOAD NOT TO EXCEED
20VA AT 24V, CLASS 2.
DISCONNECT ALL POWER
BEFORE SERVICING.
FOR PROPER GROUNDING,
REFER TO LOCAL CODES.
DESCRIPTION
COMPONENT
CONTROL, BURNER, IGNITION
MOTOR, FAN
MOTOR, COMBUSTION AIR BLOWER
VALVE, GAS
LIMIT, PRIMARY, GAS
SWITCH, COMB, AIR BLWR PRONE
SWITCH-FLAME ROLLOUT 1
SWITCH-FLAME ROLLOUT 2
TRANSFORMER CONTROL
KEY
A3
B3
B6
6VI
510
518
(1) S47
(2) S47
T1
SET THERMOSTAT HEAT ANTICIPATION
ROBERTSHAW VALVE............ .4
WARNING-
ELECTRIC SHOCK HAZARD, CAN CAUSE INJURY
OR DEATH, UNIT MUST BE GROUNDED IN ACCORDANCE
WITH NATIONAL AND LOCAL CODES.
CLASS II 24 VAC FIELD INSTALLED
DENOTES OPTIONAL COMPONENTS
B6
B3
L1
CWB
BLWR
HTG
ACC
ACC
ACC
ACB
LOW
ACB
COOL
ACB
HEAT
N
2(S47)
BROWN
RED
ORANGE
COM
S18
S10
GV1
GND
3
4
1
5
F5
A3
R
G
W
C
P20
2
6
HIL
OUT
HEAT 1 (W1)
24V POWER (R)
ONLY WITH
MANUAL FAN
BLOWER (G)
HIL
RTN
PSW
RTN
24VAC
HOT
PSW
OUT
FLAME
SENSOR
SPARK
ELECTRODE
GND PROGRAMMABLE
THERMO.
24V COMMON (C)
INSTALACIÓN DEL TERMOSTATO
OPCIONAL
SE RECOMIENDA USAR CABLE
18AWG PARA INSTALAR EL
TERMOSTATO. CONECTE LOS
CABLES DEL TERMOSTATO A LOS
TERMINALES ‘R’ Y ‘W’ COMO
SE MUESTRA EN EL DIAGRAMA
ESQUEMÁTICO.
NOTA: LAS CONEXIONES DE LOS
TERMINALES DEL TERMOSTATO
ESTÁN EN EL PANEL POSTERIOR
DEL CALENTADOR.
Rojo
Blanco
TERMOSTATO EXTERNO
ADVERTENCIA DEL TRAVESAÑO
DE TERMINALES: NO CONECTE LA
ALIMENTACIÓN DE LA LÍNEA AL
TRAVESAÑO DE TERMINALES DEL
TERMOSTATO.
