U kunt het beste deze handleiding eerst aandachtig doorlezen om
uzelf bekend te maken met het gebruik van de steun en de
voorzorgsmaatregelen voor juiste installatie en veiligheid.
Bewaar deze handleiding op een gemakkelijk toegankelijke plek
voor het geval u deze later als referentiemateriaal nodig hebt.
MONTAGEPUNTEN VOOR PLASMAMODELLEN
KZ-32TS1E / KZ-42TS1E

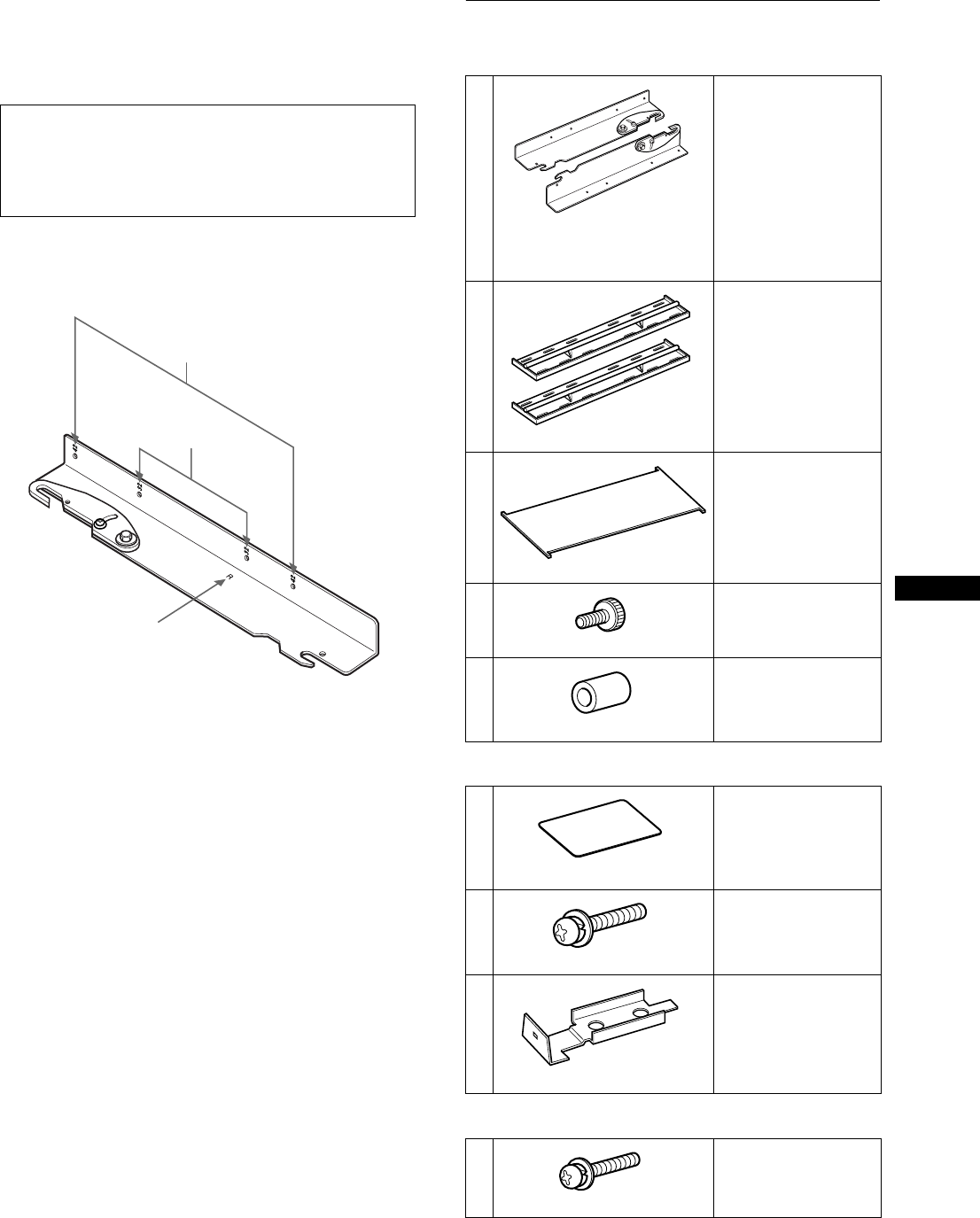

Stap 1: De onderdelen controleren
Controleer of er onderdelen ontbreken.
Alleen voor KZ-32TS1E
Alleen voor KZ-42TS1E
OPMERKING
Tijdens de installatie hebt u de kartonnen sjabloon (onderdeel
C) in de onderdelenlijst nodig om de muurplaten op de juiste
afstand te plaatsen.
Gooi de kartonnen sjabloon niet voor gebruik weg.
KZ-32TS1E
KZ-42TS1E
links/rechts
aanduiding
A
Linker- en
rechtermontagearmen
voor de (KZ-32TS1E)
(KZ-42TS1E) TV
.........
1 st. (links), 1st. (rechts)
Opmerking:
De montagepunten voor de
TV’s verschillen. Zie het
schema met de specificaties
voor montagepunten.
B
Wandmontagesteunen....
2 st.
C
Kartonnen sjabloon voor
een 230 mm nauwkeurige
afstand tussen de
wandsteunen ...........1 st.
D
6 mm × 12 mm
Veiligheidsknoppen
.......
4 st.
E
15 mm Nylon
afstandsringen ........ 4 st.
F
Afsluiting ................1 st.
G
5 mm × 40 mm
Kruiskopschroeven
........
4 st.
H
Beschermkappen.....2 st.
I
4 mm × 35 mm
Kruiskopschroeven
........
4 st.
(R)
4-091-921-01
(L)
4-091-922-01
4-091-923-01
4-091-924-01
4-091-925-01
4-091-926-01
4-091-927-01
4-957-517-01
4-089-347-01
7-682-969-09
