S-11
Unidad compacta/Calentador
9. El centro de control apagará el ventilador del sistema
aproximadamente 150 segundos después de desconectar la
energía de la válvula de gas.
LED DEL CONTROL DE IGNICIÓN
El tablero de control de ignición tiene un LED verde que indica lo
siguiente:
TABLA 3
LED DEL CONTROL DE IGNICIÓN
AJUSTES
A GRAN ALTURA
Las unidades se pueden encender a máxima potencia a una altura
de hasta 610 m (2000 pies) sobre el nivel del mar. Arriba de los 610
m (2000 pies), se deberá ajustar la presión del colector en algunas
unidades. Ajuste el regulador de presión a la presión que se indica en
la tabla 4 para gas natural y en la tabla 5 para gas propano/licuado.
FLUJO DE GAS
Para comprobar que el flujo de gas hacia la cámara de combustión
sea correcto, determine la potencia en Btu a partir de la placa de
especificaciones del artefacto. Divida la potencia nominal por las
Btu por pies cúbicos del gas disponible. El resultado es la cantidad
requerida de pies cúbicos por hora. Determine el flujo de gas en el
medidor durante dos minutos y multiplique por 30 para obtener el
flujo de gas por hora.
PRESIÓN DE GAS
1. Verifique la presión de línea del gas con la unidad encendida a
máxima potencia. Para el funcionamiento correcto de la unidad,
se debe mantener un mínimo de 1,24 Kpa (5.0” w.c.) para gas
natural o de 2,6 Kpa (10.9” w.c.) para gas propano/licuado.
2. Luego de verificar y ajustar la presión de línea, compruebe
la presión del colector. La presión del colector correcta se
muestra en la placa de especificaciones de la unidad. Consulte
la figura 10 para ver la ubicación del tornillo de ajuste de la
presión de gas. Para convertir la unidad, se requiere un juego
de conversión de gas natural a gas propano/licuado. Para ver
el procedimiento de conversión, consulte las instrucciones de
instalación suministradas con el juego de conversión.
LED FUNCIONAMIENTO DE LA UNIDAD
Destello lento* Funcionamiento normal, sin demanda de calor
Destello rápido Funcionamiento normal, demanda de calor
Señal de corriente de entre 0.6 y 1.0 microamperes
en terminal de LLAMA
2 destellos Sistema bloqueado, no pudo detectar o mantener la llama
Señal de corriente <0.6 microamperes en terminal de LLAMA
3 destellos El presostato no se cerró antes de energizar SAC
o no se abrió después de energizar SAC
4 destellos Interruptor de seguridad o de límite alto abierto
5 destellos Llama detectada y válvula de gas sin energizar
Apagado continuo Pérdida de energía
Encendido continuo Falla en el control de ignición
* Si el termostato se coloca en modo de ventilador continuo, el LED destellará
lentamente.
11. Si la unidad no enciende la primera vez (la línea de gas no
ha sido totalmente purgada), realizará otros dos intentos de
ignición antes de bloquearse.
12. Si se produce el bloqueo, repita los pasos 1 a 9.
13. Si el artefacto aún no funciona, siga las instrucciones “PARA
DESCONECTAR EL GAS DE LA UNIDAD” y llame al técnico
calificado o al suministrador de gas.
PARA DESCONECTAR EL GAS DE LA UNIDAD
1. Coloque el termostato en el nivel más bajo.
2. Si se va a reparar la unidad, desconecte la unidad de la
energía eléctrica.
3. Gire la perilla a la posición “OFF” (apagado).
SECUENCIA OPERATIVA DE CALEFACCIÓN
1. Cuando el termostato demanda calor, el soplador de aire de
combustión se enciende de inmediato.
2. El presostato del aire de combustión comprueba el
funcionamiento del soplador antes de dar energía al
controlador de ignición. Este presostato viene configurado de
fábrica y no necesita ajustes.
3. Luego de una purga previa de aproximadamente
30 segundos, se energiza la ignición por chispa y se abren
las válvulas de solenoide de la válvula de gas.
4. La chispa luego enciende el gas, el sensor de ignición
comprueba la llama y el proceso de combustión continúa.
5. Si no se detecta la llama luego de la primera prueba de ignición
de 10 segundos, el controlador repetirá los pasos 3 y 4 dos veces
más antes de bloquear la válvula de gas. El control de ignición
repetirá automáticamente los pasos 3, 4 y 5 luego de 60 minutos.
Para interrumpir el bloqueo de 60 minutos, mueva el
termostato desde la posición “HEAT” (calefacción) hasta la
posición “OFF” (apagado), y luego regréselo a “HEAT.” La
secuencia de calefacción se reinicia en el paso 1.
6. Los quemadores se encenderán sin retardo de transición notable.
No habrá elevación de la llama en los cabezales del quemador, ni
tampoco retroceso de la llama o calcinación dentro del quemador.
Las llamas serán predominantemente de color azul y estarán
aproximadamente en el centro de los tubos sin contacto evidente.
7. El control de ignición energizará el ventilador aproximadamente
45 segundos luego de producirse la ignición.
8. Luego de satisfacer la demanda del termostato, se cierra la
válvula de gas; 5 segundos después de satisfacer la demanda,
se apaga el soplador de aire de combustión.

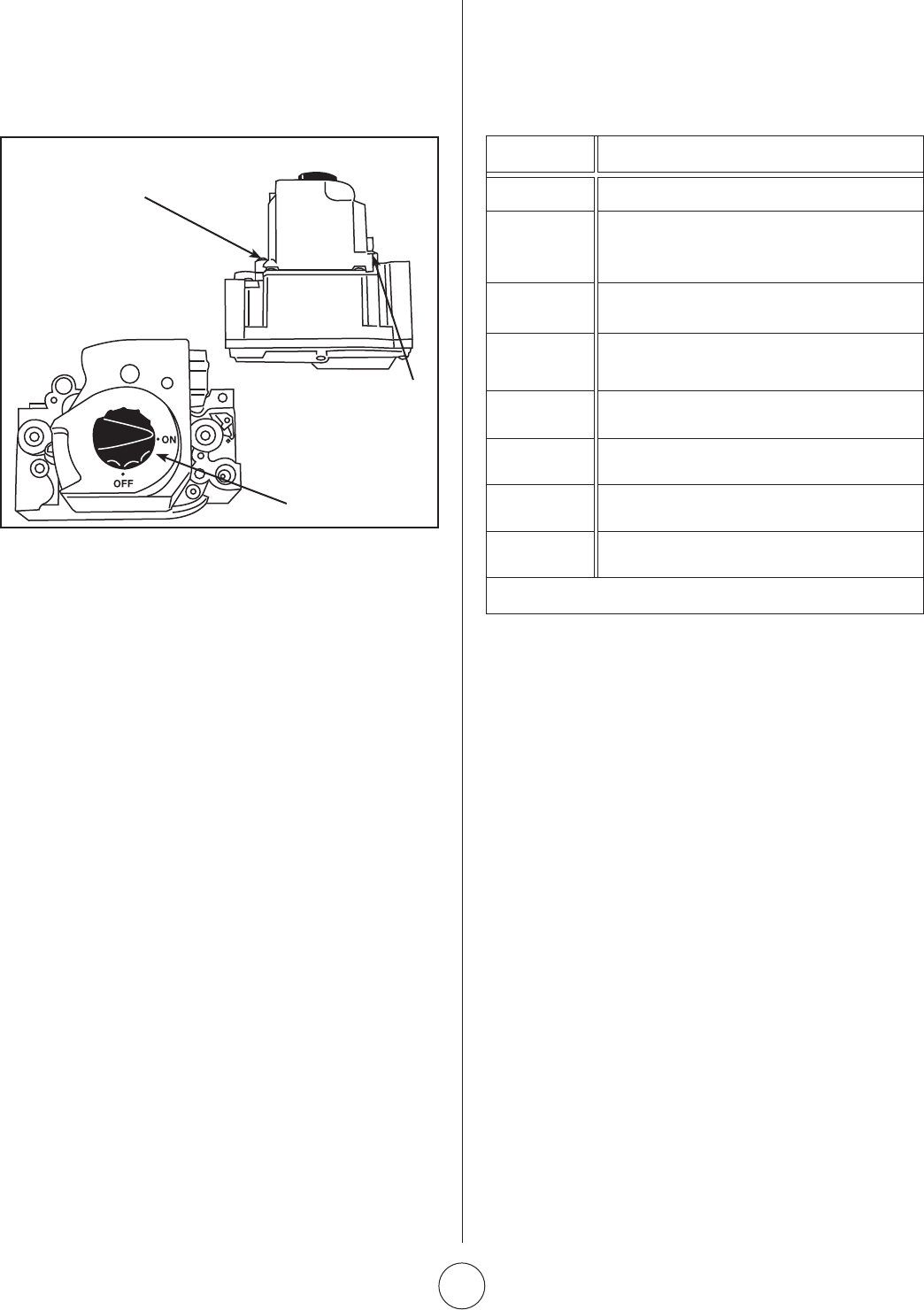

FIGURA 10
LLAVE GIRATORIA
DE LA VÁLVULA
DE GAS
TORNILLO DE
AJUSTE DE
PRESIÓN DEL
MÚLTIPLE DEBAJO
DE LA TAPA
LLAVE DE
PRESIÓN DEL
MÚLTIPLE
VÁLVULA DE GAS HONEYWELL VR8205M
