13
Enlever l’agitateur, y
compris les plaques
d’extrémité (A), puis le
jeter.
Vérifier que la courroie
est en bon état. Si elle
est étirée, coupée ou
sectionnée, la remplacer
(voir la section suivante).
Insérer le rouleau-brosse
dans la courroie et placer celle-ci sur les dents de
l’engrenage (B) du rouleau-brosse.
4-25
4-26
Avec les extrémités
courbées vers le
bas, faire glisser les
plaques d’extrémité
(A) du rouleau-brosse
dans les rainures (B)
de l’accessoire.
Accessoire portatif à turbine (suite)
4-27
Replacer le protège-
courroie (A) en
s’assurant de ne
pas y coincer les
brosses. Faire tourner
l’agitateur pour vérifier
qu’il tourne librement.
Replacer la plaque
inférieure et les vis.
4-28
Pour replacer la plaque
inférieure, insérer les
quatre languettes sur le
rebord de la plaque dans
les rainures à l’avant de
l’accessoire.
Rabaisser la plaque
inférieure puis l’enfoncer
pour la fixer en place.
Rouleau-brosse agitateur: Quoi acheter?
À l’achat d’une nouvelle rouleau-brosse agitateur
du accessoire portatif á turbine, demander la
pièce Hoover n° 48414-088.
Remplacement de la courroie
La courroie de l’accessoire portatif à turbine est conçue pour durer longtemps et n’a normalement pas
à être remplacée. Cependant, si la courroie est étirée, coupée ou sectionnée, elle doit être remplacée.
Remplacement du rouleau-brosse agitateur
Comment le remplacer?
Inspection de la
courroie
4-29
Retirer l’accessoire
du tuyau. La courroie
est visible à travers
le dessus de la buse
ou en retirant la
plaque inférieure et
le protège-courroie
(figures 4-23 et 4-24).
Remplacement de
la courroie
4-30
Saisir la turbine (A)
et tirer fermement
dessus pour l’enlever.
Retirer la courroie de
la poulie de la turbine
(B). Poser la nouvelle
courroie.
S’assurer que les pattes
de fixation (A) de la
turbine pointent vers
le bas, puis faire glisser
les pattes dans les
rainures (B) du boîtier
de l’accessoire jusqu’à ce
qu’il y ait un déclic.
Remettre en place
le rouleau-brosse, le
protège-courroie et la plaque inférieure, comme
il est décrit aux figures 4-25 à 4-28.
4-31
la courroie du Accessoire portatif à
turbine: Quoi acheter?
À l’achat d’une nouvelle courroie du accessoire
portatif á turbine, demander la pièce HOOVER
n° 38528-037.
A
B
A B
A
A
B
A
B
13

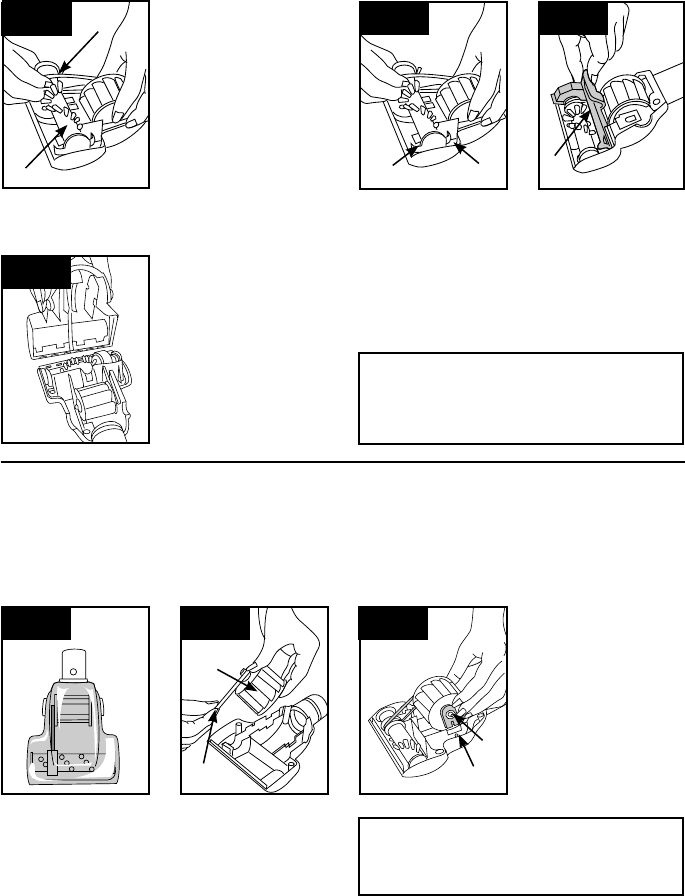

Remove agitator
including end plates (A)
and discard.
Inspect belt to ensure
that it is in good
condition. If belt is
cracked, gouged or
broken, replace it (see
following section).
Insert brush roll through
belt and position belt over gear teeth (B) on
brush roll.
4-25
4-26
With curved ends
down, slide end plates
(A) of brush roll into
slots (B) on tool.
Powered Hand Tool (cont.)
4-27
Replace belt guard (A)
making sure not to
pinch brush bristles in
guard. Turn agitator,
to make sure it rotates
freely.
Replace and tighten
screws.
4-28
To replace bottom plate,
insert the four tabs on
edge of bottom plate into
slots on front of tool.
Pivot bottom plate down
and snap closed.
Agitator Brush Roll: What to Buy
When purchasing a new Powered Hand Tool
Agitator Brush Roll, ask for HOOVER part No.
48414-088.
Belt Replacement
The powered hand tool belt is designed to last a long time and is not normally replaced. However, if
the belt is cracked, gouged or broken, it should be replaced.
Replacing Agitator Brush Roll
How to Replace
Inspecting the
Belt
4-29
The belt can be seen
through the top of the
nozzle or by removing
the bottom plate and
belt guard (Figs. 4-23
to 4-24).
Replacing the
Belt
4-30
Grasp turbine (A) and
pull firmly to remove.
Remove belt from
turbine pulley (B).
Replace with new belt.
With flat sides of
turbine retainers (A)
pointing down, slide
retainers into grooves
(B) in tool housing and
snap into place.
Replace brush roll, belt
guard, and bottom plate
as described in Figs.
4-25 through 4-28.
4-31
Powered Hand Tool Belt: What to Buy
When purchasing a new Powered Hand Tool
Belt, ask for HOOVER part No. 38528-037.
A
B
A B
A
A
B
A
B
