Axe de chape de 5/16 po x 2-3/4 po
Anneau d'arrêt
Support
de linteau
Support de
la poulie
de la chaîne
Support
temporaire
Linteau
Porte de
garage
Axe de chape de
5/16 po x 2-3/4 po
Anneau
d'arrêt
Support de linteau
Support de
la poulie
de la chaîne
Rail
Porte
Rail
Le 2 x 4 est utilisé pour déterminer
la hauteur de fixation correcte
à partir du plafond.
POSE – 3
e
OPÉRATION

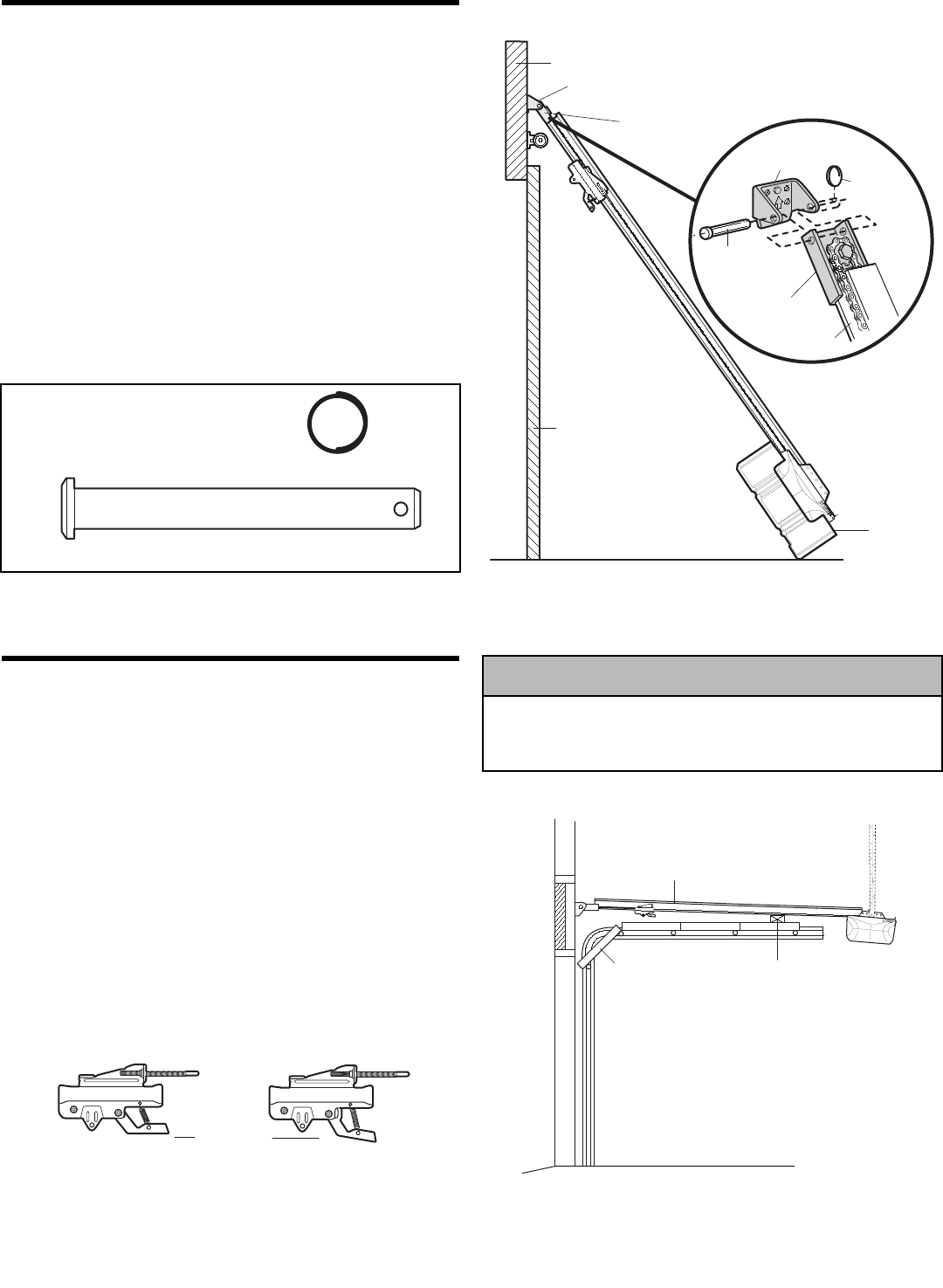

Fixation du rail sur le support de linteau
• Positionner l’ouvre-porte de garage sur le plancher, juste sous
le support de linteau. Utiliser une des boîtes d’emballage pour
le protéger. REMARQUE : Si le ressort de la porte gêne, il
faudra demander de l’aide. Demander à une personne de bien
retenir l’ouvre-porte sur un support temporaire de façon que le
rail ne touche pas le ressort.
• Positionner le support du rail contre le support de linteau.
• Aligner les trous des supports et les raccorder avec un axe de
chape, comme il est illustré.
• Introduire un anneau d’arrêt pour immobiliser.
GRANDEUR RÉELLE DES FIXATIONS
POSE – 4
e
OPÉRATION
Positionnement de l’ouvre-porte
POUR PORTES ARTICULÉES UNIQUEMENT
Un 2 x 4 posé à plat convient très bien pour obtenir l’espace qu’il
faut entre la porte et le rail.
• Lever l’ouvre-porte et le faire reposer sur un escabeau. Si
l’escabeau n’est pas assez haut, demander de l’aide.
• Ouvrir complètement la porte et mettre un 2 x 4 à plat sur sa
partie supérieure, sous le rail.
• Si le panneau ou la section du dessus vient en contact avec le
chariot lorsqu’on lève la porte, tirer sur la biellette de
dégagement du chariot pour dégager le chariot intérieur du
chariot extérieur. Faire glisser le chariot extérieur vers le
moteur. Il ne sera pas nécessaire de réassembler le chariot
avant la fin de l’opération 12.
Biellette de
dégagement
du chariot
ENGAGÉE
DÉGAGÉE
Pour prévenir les dommages à la porte de garage, faire reposer le rail
de l’ouvre-porte de garage sur un 2 x 4 placé sur la section
supérieure de la porte.
ATTENTIONATTENTION
AVERTISSEMENT AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
