Formulario S3468-413
Reemplaza S3461-213
Página 12 de 16
31.88
3"
7.88
1.00
11"
Filter Access Panel
Air Outlet
Front View
Condenser
Standard
flush vent
door for
non-ERV/
Econ.
models
Ventilation Air
W
5.88
F
G
Electrical
Entrances
Optional
Side Wall
Mounting
Supply Air Opening
(Built In)
Shipping
Location
Brackets
Return Air Opening
Top Rain
Flashing
Bottom Installation
Bracket
Back View
B
P
M
O
E
R
S
S
S
S
S
T
.44
N
Q
L
Disconnect
Access Panel
Low Voltage
Entrance
Entrance
Electrical
Side View
High Voltage
Cond.
Electrical
Drain
Inlet
Air
Heater
Panel
Access
Rain Hood
Built In
4° Pitch
(Lockable)
C. Breaker/
Hood for ERV and
ECONWMS models
only
2.13
A
I
D
J
C
H
K
1
2
Heat
models.
MIS-2487 F
2
2
Electric
Hood for
ECONWMT

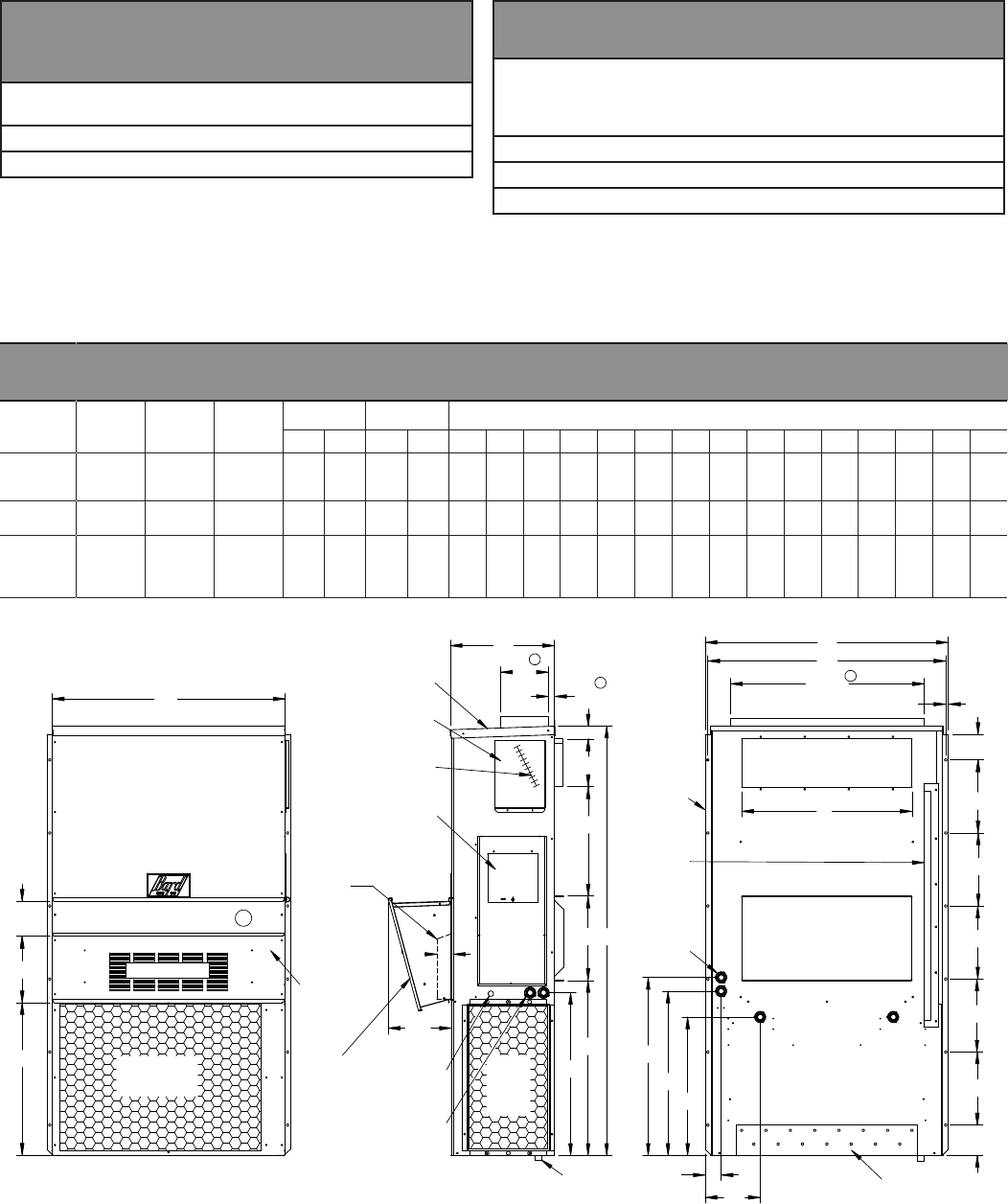

Dimensiones de la unidad básica W17-70L para los requisitos de instalación y
de arquitectura (Nominal)
MODELO
ANCHO
(a)
PROFUN-
DIDAD
(P)
ALTURA
(A)
SUMINISTRO RETORNO
A B C B E ºF G I J K L M N O P Q R S T
W17A2
W18A2
W24A2
33,300 17,125 70,563 7,88 19,88 11,88 19,88 35,00 10,88 25,75 20,56 26,75 28,06 29,25 27,00 2,63 34,13 22,06 10,55 4,19 12,00 5,00
W30A2
W36A2
38,200 17,125 70,563 7,88 27,88 13,88 27,88 40,00 10,88 25,75 17,93 26,75 28,75 29,25 27,00 2,75 39,13 22,75 9,14 4,19 12,00 5,00
W42A2
W48A2
W60A2
W70A2
42,075 22,432 84,875 9,88 29,88 15,88 29,88 43,88 13,56 31,66 30,00 32,68 26,94 34,69 32,43 3,37 43,00 23,88 10,00 1,44 16,00 1,88
Distancias requeridas para un acceso de
servicio y un ujo de aire adecuado en la
entrada del condensador
MODELOS
LADO
IZQUIERDO
LADO
DERECHO
W17A, W18A, W24A, W30A, W36A 15 in 20 in
W42A, W48A, W60A, W70A 20 in 20 in
NOTA: Para la instalación de lado a lado de dos (2) modelos WA, debe
haber 20 in de separación entre las unidades. Se puede reducir a 15 in
si se usa un modelo WL (compresor y controles en el lado izquierdo)
para la unidad ubicada a la izquierda y un modelo WA (compresor y
controles en el lado derecho) para la unidad ubicada a la derecha.
Distancias mínimas requeridas para los
materiales combustibles
MODELOS
PRIMEROS TRES
PIES PARA EL
CONDUCTO DEL AIRE
DE SUMINISTRO
GABINETE
W17A, W18A, W24A 0 in 0 in
W30A, W36A 1/4 in 0 in
W42A, W48A, W60A, W70A 1/4 in 0 in
Consulte el Manual de instalación para obtener información más detallada.
No se usa cuando hay economizadores ECONWMT instalados. El acceso al ltro es a través de la cubierta de ECONWMT.
Salida superior opcional (solo instalado de fábrica) solamente para los modelos W30A y W36A.
