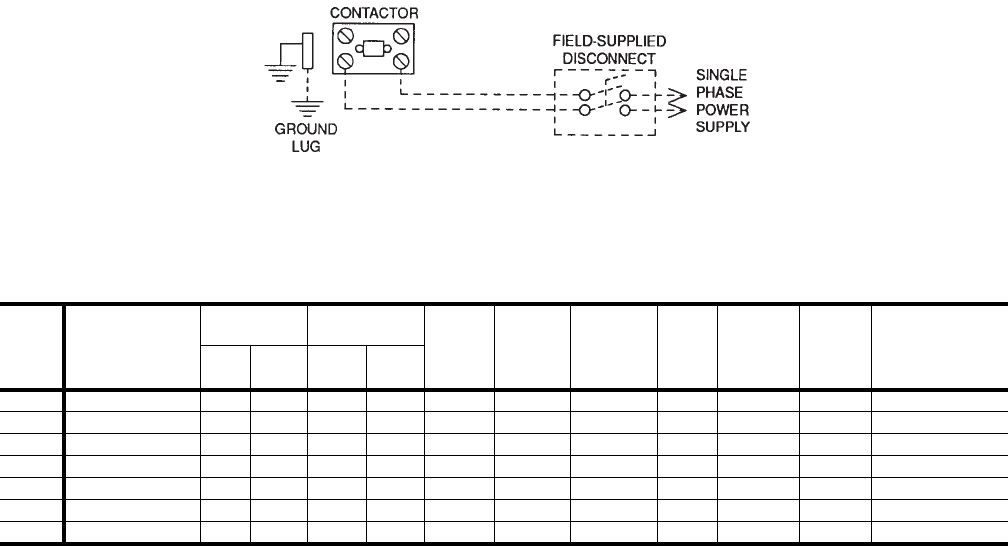

FIGURE 4 - TYPICAL FIELD POWER WIRING DIAGRAM
REFER TO ELECTRICAL
DATA TABLES TO SIZE
THE DISCONNECT
TABLE 14: ELECTRICAL DATA
MODEL
DNA
POWER
SUPPLY
VOLTAGE
LIMITATIONS
1
COMPRESSOR
COND.
FAN
MOTOR,
FLA
SUPPLY
AIR
BLOWER
MOTOR
FLA
MINIMUM
CIRCUIT
AMPACITY
MAX.
FUSE
SIZE,
AMPS
2
MAX.
HACR
BREAKER
SIZE,
AMPS
UNIT
POWER
FACTOR
TRANSFORMER
SIZE (VA)
MIN. MAX. RLA LRA
018 208/230-1-60 187 253 9.0 48.0 1.1 2.2 14.5 20 20 .96 40
024 208/230-1-60 187 253 11.5 60.0 1.1 2.2 17.7 25 25 .96 40
030 208/230-1-60 187 253 14.7 73.0 1.1 2.2 21.7 30 30 .96 40
036 208/230-1-60 187 253 17.3 94.0 1.1 3.5 26.2 35 35 .96 40
042 208/230-1-60 187 253 20.5 120.0 1.1 3.5 30.2 40 40 .96 40
048 208/230-1-60 187 253 24.4 140.0 1.3 7.0 38.8 50 50 .96 40
060 208/230-1-60 187 253 28.9 175.0 1.3 7.0 44.4 60 60 .96 40
1. Utilization range “A” in accordance with ARI Standard 110.
2. Dual element, time delay type.
