Todas las descripciones de luces indicadoras se aplican cuando el UPS está conectado en un tomacorriente
y encendido.

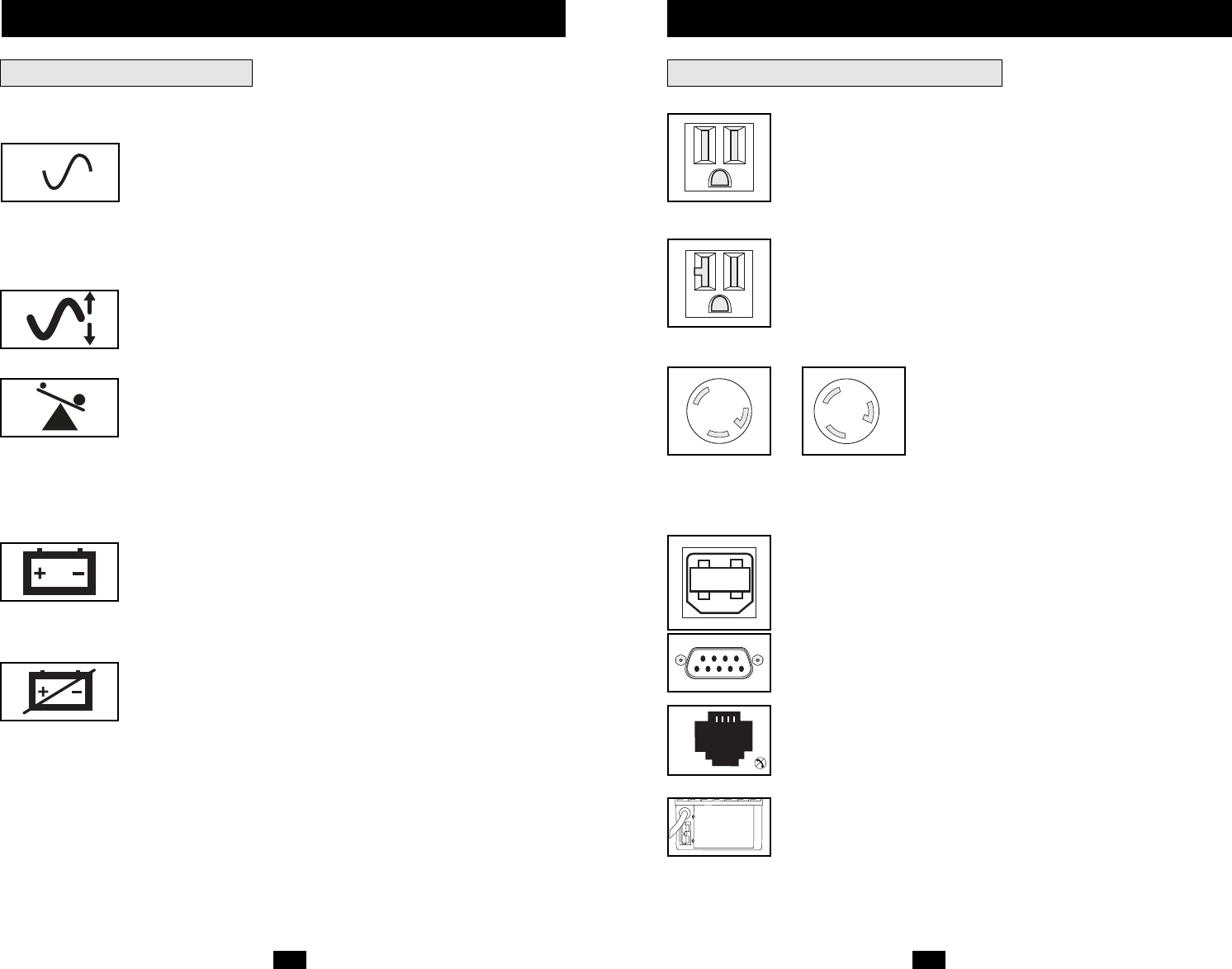

LED “POWER” (ALIMENTACIÓN): Este LED verde se enciende perma-
nentemente cuando el UPS está encendido y proporcionando energía de CA al
equipo conectado desde el suministro de red. El LED destella y una alarma
suena (4 pitidos cortos seguidos de una pausa) para indicar que el UPS está
operando con sus baterías internas durante una falla del servicio eléctrico o
una severa baja de voltaje. Si la falla o la baja de voltaje es muy prolongada,
debe guardar sus archivos y apagar su equipo ya que la energía de la batería
interna finalmente se agotará. Vea la descripción del LED “BATTERY
CHARGE” (CARGA DE BATERÍA)
LED “VOLTAGE CORRECTION”(CORRECCIÓN DE VOLTAJE): Este
LED verde se enciende en forma permanente cuando el UPS está corrigiendo
automáticamente el voltaje de CA alto o bajo en la línea de la red sin la ayuda de
energía de baterías. El UPS también emitirá un ligero clic. Estas son operaciones
normales y automáticas del UPS y no requieren de ninguna acción de su parte.
LED “OUTPUT LOAD LEVEL” (NIVEL DE CARGA DE SALIDA):
Este LED multicolor indica la carga eléctrica aproximada del equipo conecta-
do a las salidas de CA del UPS. Se encenderá desde verde (carga ligera) a
amarillo (carga media) y a rojo (sobrecarga) Si el LED está rojo (ya sea ilu-
minado permanentemente o destellando), elimine la sobrecarga de inmediato
desconectando algo de su equipo de las salidas hasta que el LED cambie de
rojo a amarillo (o verde) y la alarma ya no suene. ¡PRECAUCIÓN! Cualquier
sobrecarga que no sea corregida por el usuario inmediatamente puede causar
que el UPS se apague y deje de suministrar energía de salida en el caso de un
falla del servicio eléctrico o una baja de voltaje.
LED “BATTERY CHARGE” (CARGA DE BATERÍA): Cuando el UPS
opera con la energía de la red, este LED indica el estado aproximado de carga de
las baterías internas del UPS; el rojo indica que las baterías están comenzando
a cargarse; el amarillo indica que las baterías están aproximadamente a media
recarga; y el verde indica que las baterías están totalmente cargadas. Cuando el
UPS opera con energía de las baterías durante una falla del servicio eléctrico o
una baja de voltaje severa, este LED indica la cantidad aproximada
LED “BATTERY WARNING” (ADVERTENCIA DE BATERÍA): Este
LED se enciende rojo y una alarma suena en forma intermitente después de iniciar
una auto-prueba (vea la descripción del botón “MUTE/TEST”
(SILENCIO/PRUEBA)) para indicar que las baterías del UPS deben ser recargadas
o reemplazadas. Permita que el UPS se recargue continuamente por 12 horas y
repita la auto-prueba. Si el LED sigue encendido, contacte con Tripp Lite para
que le brinden servicio. Si su UPS requiere el reemplazo de su batería, visite
www.tripplite.com/support/battery/index.cfm para localizar la batería de
reemplazo Tripp Lite específica para su UPS.
1716
Operación básica
(continúa)
Operación básica
(continúa)
Otras funciones del UPS (Panel posterior)
15 amp/120V
NEMA 5-15R
20 amp/120V
NEMA 5-20R
30 amp/120V
NEMA L5-30R
20 amp/120V
NEMA L5-20R
Luces indicadoras (Panel frontal)
Tomas de CA: Su UPS tiene salidas de CA de 15 amperios y los modelos exclusivos
también tienen salidas de 20 y 30 amperios. Estas salidas proporcionan energía de
la línea de corriente alterna a su equipo conectado durante operación normal, y
energía de baterías durante fallas del servicio eléctrico y bajas de voltaje. El
UPS protege al equipo conectado a estas tomas contra sobretensiones perjudiciales
y ruido en la línea. Si tiene una conexión serie o USB a su UPS, puede reiniciar
en forma remota el equipo conectado desactivando las salidas y activándolas
nuevamente, usando el software PowerAlert de Tripp Lite. Los modelos exclusivos
tienen sus receptáculos divididos en uno o más bancos de carga (rotulados
“LOAD 1” (CARGA 1), etc.) que pueden ser encendidos y apagados en forma
remota usando software de UPS de Tripp Lite sin interrumpir la energía al
equipo conectado a las otras salidas. Vea las instrucciones del software para
más detalles.
Puertos de comunicaciones (USB o RS-232): Estos puertos conectan su UPS
a cualquier estación de trabajo o servidor. Úselos con el software PowerAlert
de Tripp Lite y los cables incluidos para permitir que su computadora guarde
automáticamente los archivos abiertos y apague el equipo durante una falla del
servicio eléctrico. También utilice PowerAlert para vigilar una amplia variedad
de condiciones de operación de la energía de la línea de CA y del UPS.
Consulte su manual de PowerAlert o contacte con el Soporte al cliente de
Tripp Lite para mayor información. Consulte “Comunicaciones USB y serie
RS-232” en la sección “Instalación opcional” para obtener la información
sobre las instrucciones de instalación.
Puerto EPO (Desconexión de emergencia): Su UPS tiene un puerto EPO que
puede usarse para conectar el UPS a un contacto de cierre para permitir el apa-
gado de emergencia del inversor. Consulte Conexión opcional.
Puerta de reemplazo de la batería: Bajo condiciones normales, la batería
original de su UPS durará varios años. Si requiere reemplazar la batería de su
UPS, (consulte “Luces indicadoras” en la sección “Operación básica”) visite
Tripp Lite en la web en www.tripplite.com/support/battery/index.cfm para
localizar la batería de reemplazo específica para su UPS. Vea “Advertencias
sobre la batería” en la sección “Seguridad” antes de reemplazar las baterías.
