Diagrams
Block diagrams

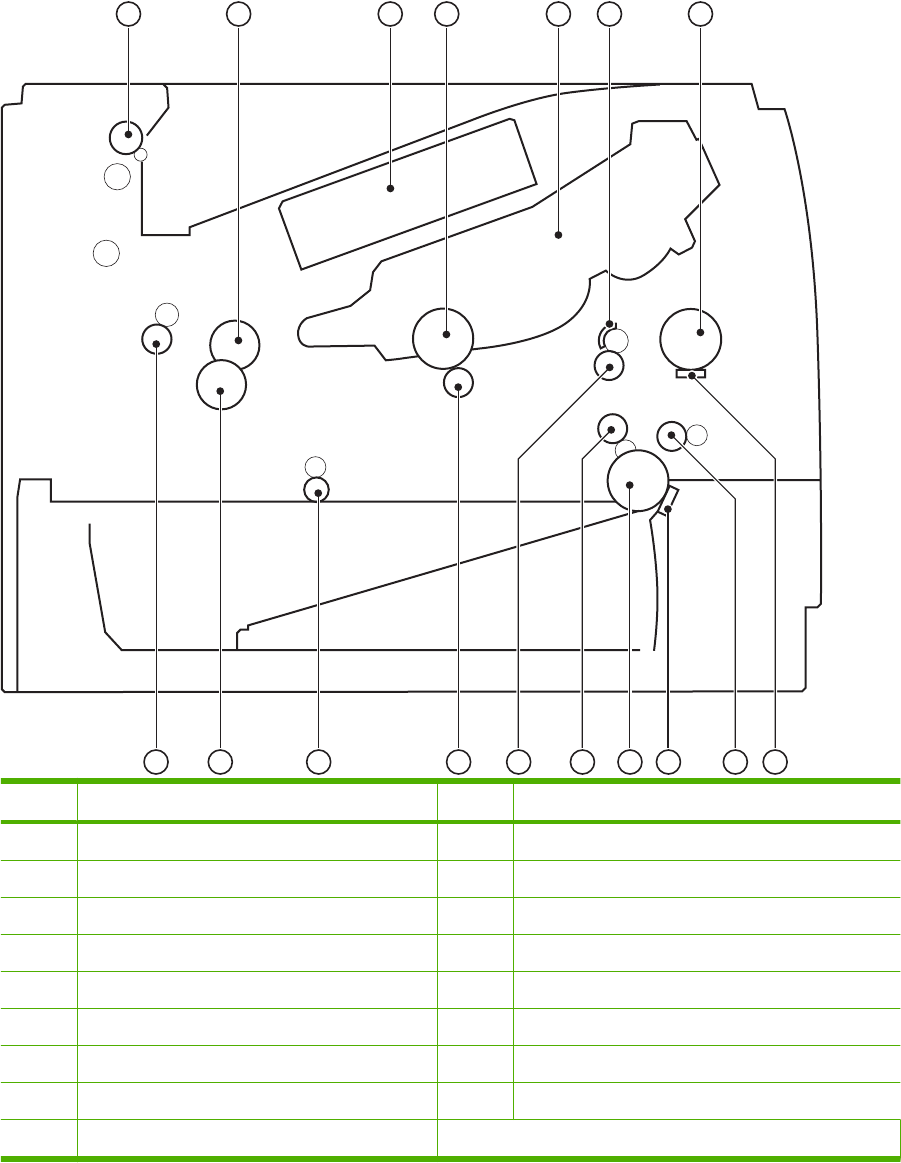

Figure 3-21 Product cross section
11
12
13
14
15
16
17
1
2
3
4
5
6
7
8
9
10
Item Description Item Description
1 Face-down delivery roller 10 Cassette (Tray 2) separation pad
2 Fuser film 11 Cassette (Tray 2) pickup roller
3 Laser/scanner 12 Duplex repickup roller (duplex models)
4 Photosensitive drum 13 Registration roller
5 Print cartridge 14 Transfer roller
6 Registration shutter 15 Duplex-feed roller (duplex models)
7 Tray 1 (multipurpose tray) pickup roller 16 Pressure roller
8 Tray 1 (multipurpose tray) separation pad 17 Fuser delivery roller
9 Feed roller
160 Chapter 3 Solve problems ENWW
