4
Pared de cabecera
Puerta de
acceso
— — — — — — — —
Sensor de seguridad
de reversa
La separación entre el piso y la puerta
no debe ser mayor de 6 mm (1/4 de pulg.).
Resorte de extensión
Para puertas livianas de garaje (de fibra de vidrio,
acero fino, aluminio, puertas con paneles de
vidrio, etc.), es necesario instalar un refuerzo
horizontal y uno vertical. Véanse más detalles
en la página 24.
Unidad del motor
Control
de puerta
montado
en pared
O
Resorte de torsión
Línea vertical del
centro de la puerta
TECHO TERMINADO
Es necesario ménsula de
soporte y accesorios de fijación.
Véase la página 16.
Sensor de seguridad de reversa
Planificación
Identifique la altura y el tipo de su puerta de cochera. Revise el área de
su cochera y observe si alguna de las siguientes instalaciones
corresponden a la suya. A veces se requieren materiales adicionales, así
que tal vez sea conveniente tener esta hoja y las ilustraciones
correspondientes a mano cuando inicie la instalación de su abridor.
Dependiendo de sus necesidades individuales, es posible que en algunos
casos vaya a necesitar materiales o herramientas que no se incluyen con
este producto.
• Instalación Paso 1 – Observe la pared o el cielo raso justo por encima
de la puerta de la cochera. La ménsula del cabezal debe estar
firmemente sujeta a los soportes de la estructura.
• Instalación Paso 5 – Si el plafón o cielo raso de su cochera tiene
acabado, es posible que necesite una ménsula de soporte y/o más
pernos y tornillería para la instalación.
• Instalación Paso 11 – Dependiendo del tipo de construcción de su
cochera, es posible que necesite ménsulas de extensión o bloques de
madera para instalar los sensores.
• Instalación Paso 11 – El montaje en el piso del sensor que activa el
sistema de retroceso de seguridad podría requerir piezas que no se
incluyen.

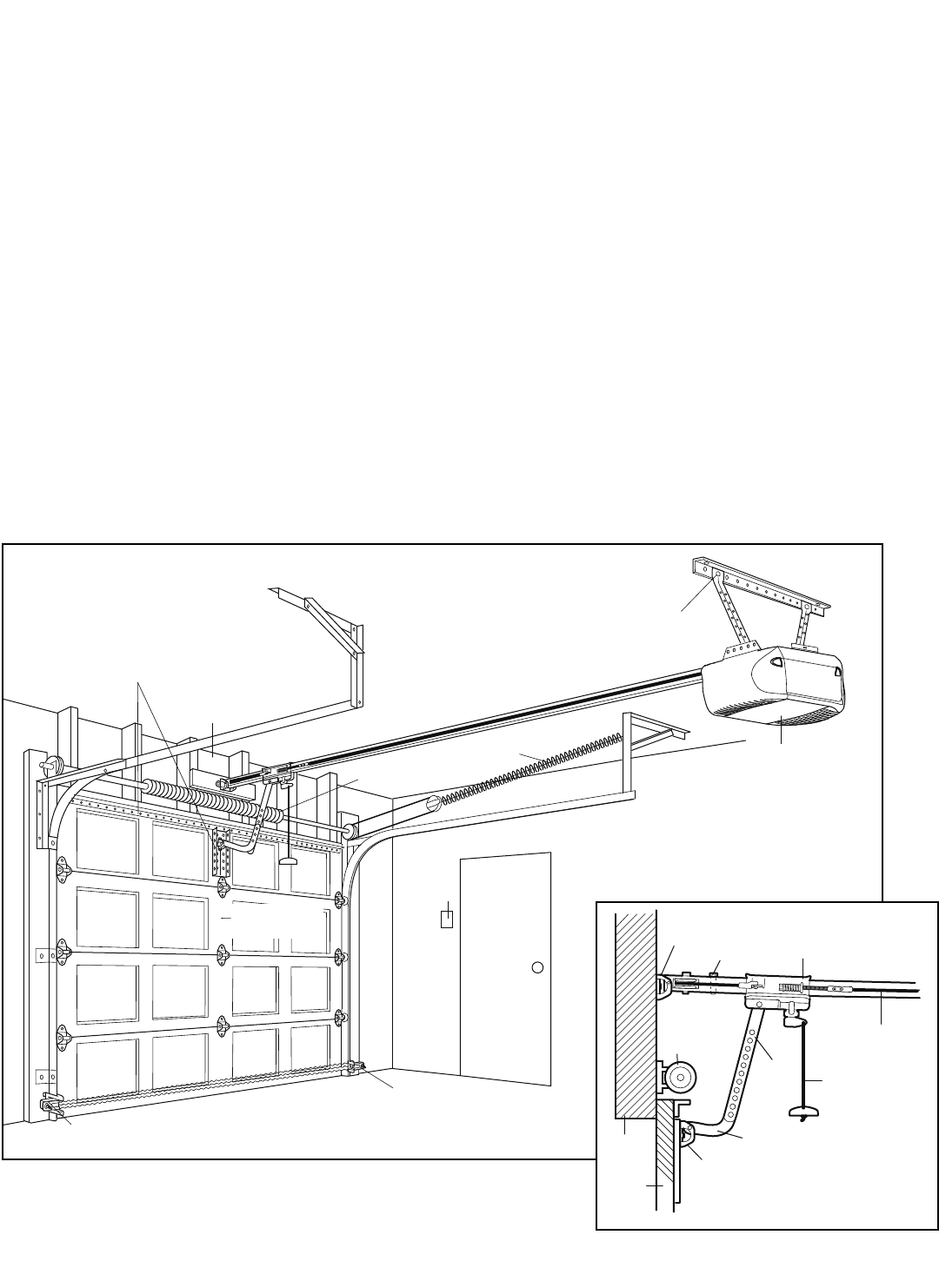

INSTALACIÓN CON UNA PUERTA SECCIONAL
Banda
Perno de
paro del trole
Ménsula
del cabezal
Trole
Brazo de
la puerta
recto
Cuerda y manija
del sistema de
liberación
de emergencia
Ménsula
de la
puerta
Puerta
de la
cochera
Brazo
curvo de
la puerta
Resorte de la
puerta de
garaje
Pared
delantera
EN POSICIÓN CERRADA
• ¿Hay otra puerta que dé acceso a la cochera? Si no es así, será
necesario contar con el sistema de llave de emergencia Modelo
7702CB. Vea la página de Accesorios.
• Observe el punto donde la puerta hace contacto con el piso. El
espacio entre la base de la puerta y el piso no debe exceder 6 mm
(1/4 de pulgada). Si no es así, se corre el riesgo de que el sistema de
retroceso de emergencia no funcione correctamente. Vea Ajustes,
Paso 3. Será necesario reparar ya sea el piso o la puerta.
INSTALACIÓN CON UNA PUERTA SECCIONAL
• Si tiene una puerta de acero, aluminio, fibra de vidrio o con paneles de
vidrio, necesitará refuerzos verticales y horizontales en la puerta
(Instalación, Paso 12).
• El abridor se debe instalar por encima del centro de la puerta, pero si
existe algún resorte de tensión o placa de apoyo en el paso de la
ménsula del cabezal, se puede instalar hasta a 1.22 m (4 pies) a la
derecha o a la izquierda del centro de la puerta. Vea Instalación, Pasos
del 1 al 12.
• Si su puerta es de más de 2.13 m (7 pies) de altura, vea Extensiones
de riel en la sección de Accesorios.
